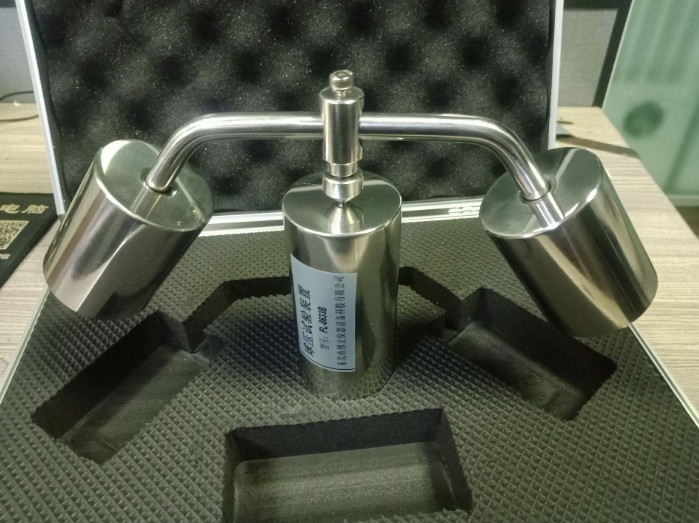

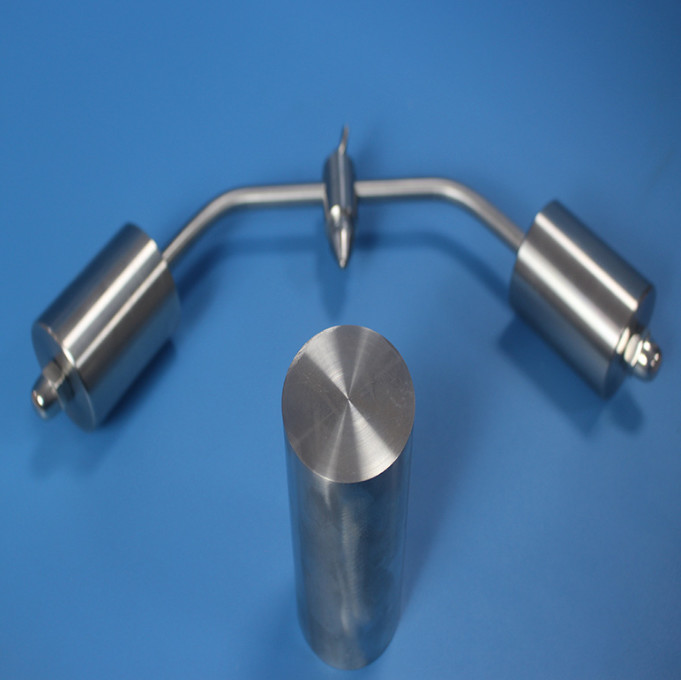

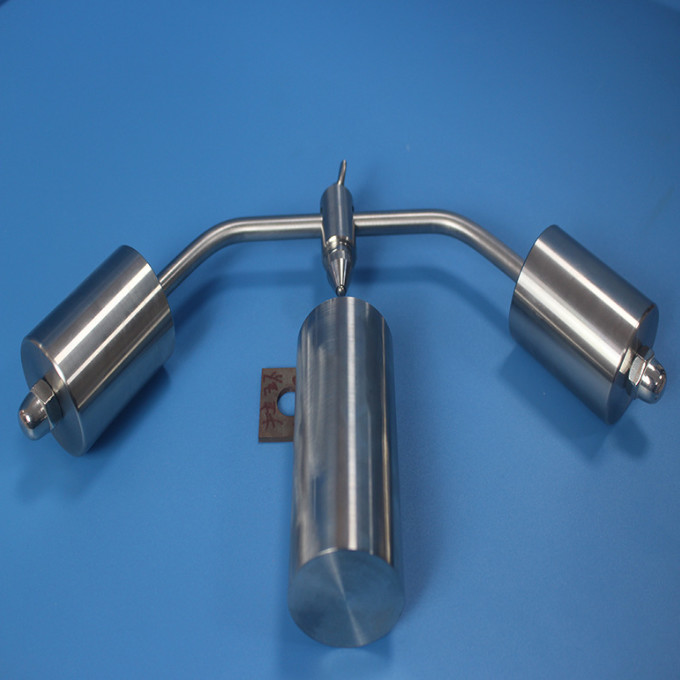

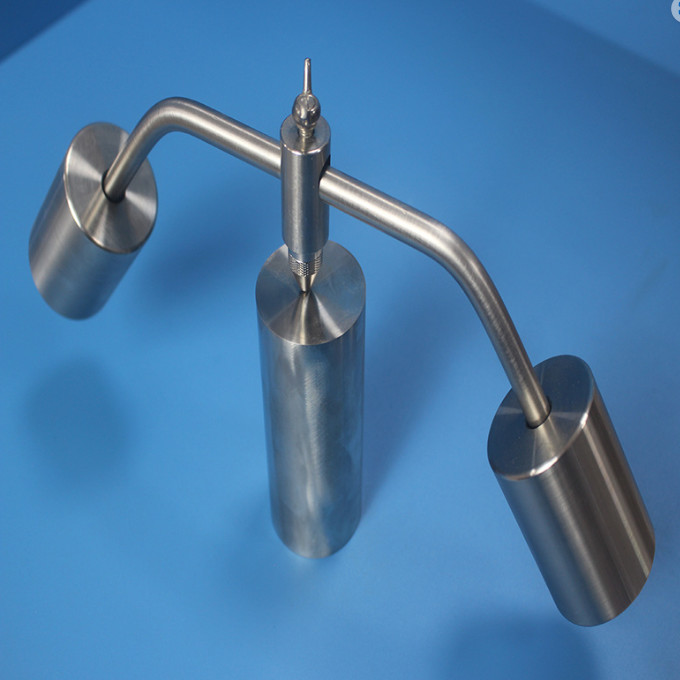

IEC60695-10-2:2014 تست کننده فشار توپ / فولاد ضد زنگ / 2.4kg

IEC60695-10-2:2014آزمونگر فشار توپ

اوهمشاهده:

دستگاه یک ابزار ویژه است که مطابق با الزامات مقررات استاندارد مربوط به آزمایش فشار توپ طراحی و ساخته شده است.که برای آزمایش مقاومت گرما مواد غیر فلزی استفاده می شودمناسب برای تجهیزات الکتریکی و اجزای و قطعات آن، مواد عایق الکتریکی جامد غیر سرامیکی و دیگر مواد غیر فلزی آزمایش مقاومت گرما.

Tپارامترهای فنی:

1، بار سر کروی: 20N±0.2N

2، گلوله فولادی: فولادی R2.5mm (قطر: 5mm)

3ماده: فولاد ضد زنگ 304

4دمای آزمایش: 60°C±2°C

5، اندازه کل: 420mm × 150mm × 60mm

6وزن خالص: 4.2 کيلوگرم

Sتاندارد:

GB4706، GB2099، JG/T3050 "عایق رسانای الکتریکی و لوازم جانبی برای ساخت و ساز" و غیره.

استاندارد IEC60695-10-2:2003 "آزمایش فشار غیرطبیعی ترمو - توپ" مقاومت مواد ترموپلاستیک را در برابر تغییر شکل حرارتی ناشی از پروژه آزمایش شبیه سازی حرارتی غیرطبیعی مشخص می کند

تعادلcلعنتي:

توپ فشار بر روی پشتیبان قرار داده می شود و موقعیت بدن بار به طور مناسب با توجه به نوسان آن تنظیم می شود و سپس بدن بار محکم می شود،توپ فشار دوباره بر روی پشتیبان قرار می گیرد.، و وضعیت سوئیچ برای تعیین اثر تنظیم مشاهده می شود.

تنها در مورد تعادل، توپ فشار می تواند به آرامی قرار داده شود، در غیر این صورت توپ فشار به طور قابل توجهی تکان می خورد، اگر توسط تجهیزات نوری تشخیص داده شود،به طور جدی بر دقت نتایج آزمایش تأثیر می گذارد..

روش آزمایش:

محفظه سخت و لوازم جانبی، سه محفظه 80 میلی متری را می گیرند، آن را به دو قطعه در امتداد محور محفظه برش می دهند و یک قطعه از هر یک را به عنوان نمونه می گیرند.لوازم جانبی ممکن است از لوازم جانبی ساخته شود..

نمونه و آزمایش کننده مقاومت حرارتی را در فر با دمای 60°C±2°C قرار دهید، نمونه را بر روی صفحه آزمایش کننده مقاومت حرارتی قرار دهید.یک شی مخروطی با قطر 5 میلی متر را در انتهای پایین نمونه قرار دهید.، و آن را برای یک ساعت تحت فشار 20N نگه دارید (برای آستین، آن را باید بر روی سطح خمیده آن فشار داده شود) ، و بعد از رسیدن به زمان مشخص شده نمونه را بردارید.بعد از خنک شدن در دمای اتاقبرای ارزیابی توانایی تغییر شکل حرارتی محصول مورد آزمایش در دمای مشخص شده، قطر شکاف را با کالیپر ورنی تعیین کنید و مقدار آن نباید بیشتر از 2 میلی متر باشد.

نگهداری

1. توپ فولادی R2.5 است که فولادی است، به جلوگیری از زنگ توجه کنید.

2. نگه داشتن چهره آخر از حمایت صاف و صاف

3از مواد غريبه جلوگیری کنيد تا سوراخ ترموپل 2.5 رو مسدود کنن

4، برای جلوگیری از گره وزن گشاده شدن.
