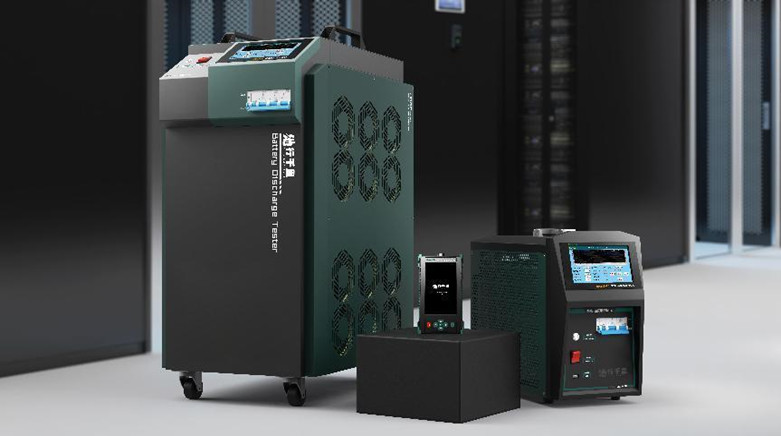

تجهیزات آزمایش آزمایشگاهی 100V / 50A - شارژ و تخلیه باتری

توضیحات محصول تجهیزات آزمایش آزمایشگاهی

تست کننده شارژ / تخلیه باتری یک ابزار تست با کارایی بالا است که اخیرا توسط شرکت ما برای حل سریع آزمایش تخلیه چک بسته باتری توسعه یافته است.آزمایش ظرفیت باقیمانده باتری، بازرسی واحد واحد و نگهداری روزانه باتری. این ابزار از فناوری کنترل شارژ و تخلیه پیشرفته در داخل و خارج از کشور استفاده می کند و به طور خاص برای شارژ باتری طراحی شده است.تخليه، آزمایش شارژ و تخلیه چرخه ای بر اساس ویژگی های شارژ و تخلیه باتری های اسید سرب و لیتیوم.مدت زمان تخلیه، ظرفیت تخلیه و سایر پارامترها در طول فرآیند تخلیه در زمان واقعی؛ابزار یک سیستم عامل هوشمند جاسازی شده را اتخاذ می کند و از انتقال داده های بی سیم برای تحقق شبکه سازی آزمایش باتری پشتیبانی می کند، که نگهداری و مدیریت بسته باتری را آسان تر و علمی تر می کند و در نتیجه طول عمر بسته باتری را افزایش می دهد.می تواند به طور گسترده ای در صنایع مختلف مانند ارتباطات استفاده شود، تولید کنندگان برق، برج، باتری، شرکت های خودروهای انرژی جدید، راه آهن، مترو، پتروشیمی و غیره با مزایای کار آسان و شارژ و تخلیه ایمن،این ابزار آزمایش ایده آل برای آزمایش عملیات و نگهداری سیستم DC است..

ویژگی محصول تجهیزات آزمایش آزمایشگاهی

• تخلیه محصول با استفاده از مقاومت مولمور با ضریب دمای مثبت (Polymeric Positive Temperature Coefficient) که به عنوان PTC شناخته می شود،دستگاه می تواند یک نقش محافظ در مدار زمانی که افزایش جریان بیش از حد بزرگ است، درجه حرارت بیش از حد بالا، با عملکرد محافظت از خود (مانند مدار کوتاه) ، ارزش مقاومت بیش از حد به شدت افزایش می یابد،برای محدود کردن جریان برای جلوگیری از آسیب به اجزای مدارهنگامی که نقص برداشته می شود، دمای دستگاه PTC به طور خودکار کاهش می یابد و به حالت مقاومت پایین با یک عامل ایمنی بالا باز می گردد.اجتناب از پدیده داغ و انعطاف پذیری بیشتر محیط زیست، باعث می شود کل فرآیند آزمایش تخلیه امن تر و پایدارتر باشد.
• صفحه کنترل اصلی واردات STMicroelectronics CPU با عملکرد بالا ARM را اتخاذ می کند: عملکرد پایدار، فرکانس بالا، قدرتمند، طراحی افزوده دوگانه CPU در فرآیند تخلیه،پردازنده اصلی مسئول کار و پردازش دستورات است.، پردازنده ثانویه مسئول نظارت بر آژیر و کنترل فرآیند در صورت وقوع وضعیت اضطراری است.پردازنده اصلی و ثانویه مسئول محاسبه و پردازش دستورات است.، در حالی که CPU ثانویه مسئول نظارت بر آژیر و کنترل فرآیند است. در صورت اضطراری، CPU اصلی و ثانویه در همان زمان خروجی را قفل می کند

Fig.1 کنترل هیئت مدیره پردازنده نقشه فیزیکی

• صفحه لمسی رنگی واقعی 7 اینچی: LCD 7 اینچی با وضوح 1024x800 می تواند برای نمایش بصری هیستوگرام ها، جداول، نمودارها، گزارش های داده، اسناد کمک و غیره استفاده شود.پنل لمسی یک پنل لمسی چند لایه ای از فیلم کامپوزیت درجه نظامی است که دارای قابلیت ضد تداخل قوی است.، به ویژه برای تداخل الکترومغناطیسی و تداخل پالس گذرا که توسط نیروگاه ها، اتاق های باتری و شارژرهای فرکانس بالا تولید می شود مناسب است.عمل منوی و تغییر صفحه می تواند به طور مستقیم از طریق صفحه لمسی انجام شود، و کل عمل ساده و روشن است.
• آن را دارای عملکرد شارژ و تخلیه پارامتر پیش تنظیم قالب: شش معمولا مورد استفاده نمونه پارامتر تست ساخته شده در، و داده های قالب می تواند پس از قطع برق ذخیره شود.بعد از تنظیم، تا زمانی که پارامترهای آن تغییر نمی کند، همیشه موثر است، صرفه جویی در مشکل تنظیم پارامترهای بسیاری هر بار که شما را شروع می کند. تنظیمات پارامتر از انواع مختلف باتری را برآورده کنید.آزمایش می تواند بلافاصله پس از روشن شدن برق آغاز شود. نیازی به تنظیم پارامترهای مکرر نیست. آزمایش واقعاً با یک کلید آغاز می شود، که آزمایش را ساده و کارآمد می کند.
• ماژول نظارت واحد، انتقال سیم LORO + RS485 را به کار می گیرد: سازگار با نظارت بر سطح ولتاژ 4V / 6V / 12V چهار واحد. و منبع تغذیه داخلی، بدون منبع تغذیه خارجی.هر ماژول بی سیم می تواند 12 باتری را به طور همزمان نظارت کند، که ساده تر از حالت اتصال سنتی است که در آن هر ماژول فقط 4/6 ولتاژ فردی را نظارت می کند.دو روش ارتباط وجود داره، بی سیم و سیم دار، که می تواند با توجه به وضعیت فعلی تغییر کند (توجه: ماژول کنترل واحد اختیاری است)
• نرم افزار تجزیه و تحلیل و مدیریت داده های پایانی حرفه ای PC مجهز است: می تواند استخراج عمیق داده های آزمایش تولید شده توسط تجهیزات را انجام دهد، از جمله منحنی ولتاژ واحد،کل گروه منحنی های ولتاژ، کل گروه منحنی های جریان، نمودار یک نوار، جدول داده در زمان واقعی، حفاظت از رمز عبور از نرم افزار کامپیوتر بالا، نتیجه گیری تجربی و سایر توابع،و می تواند به طور خودکار گزارش های فرمت سند اکسل / ورد را با توجه به الزامات تولید و چاپ و بایگانی آنها.
• عملکرد ذخیره سازی داده و پشتیبان گیری قدرتمند و راحت: فضای ذخیره سازی داده 8GB ساخته شده است که می تواند بیش از 1000 گروه داده شارژ و تخلیه را ذخیره کند،و از توابع مانند مشاهده پشتیبانی می کند، تجزیه و تحلیل و حذف داده های تاریخی. یک دیسک فلش 16GB USB با دستگاه مجهز است،که می تواند داده های فرآیند آزمایش را پس از قرار دادن آن در پورت USB دستگاه به دیسک فلش USB منتقل کند، و سپس فلاش دیسک USB را به کامپیوتر برای تجزیه و تحلیل داده ها و مدیریت پشتیبان گیری داده ها از طریق نرم افزار کامپیوتر بالا ببرید.
• نمایش منحنی داده های تاریخی: از طریق عملکرد منحنی داده های تاریخی رابط مدیریت داده ها، می توانید فایل های داده های ساخته شده را به شکل نمودارها و نوسانات مشاهده و جستجو کنید.و همچنین زوم کردن، بزرگ کردن، حرکت به سمت چپ و راست از نوسانگرامی از زاویه های متعدد

• شرایط مختلف پایان تخلیه آزمایش می تواند تنظیم شود، از جمله ظرفیت تخلیه، مدت تخلیه، ولتاژ پایین واحد، ولتاژ پایین کل گروه. پس از هر یک از شرایط آزمایش،تخليه به طور خودکار متوقف خواهد شد، و همچنین ولتاژ بیش از حد، جریان بیش از حد، درجه حرارت بیش از حد، ذخیره سازی داده های غیرطبیعی، اتصال معکوس ترمینال های تست ولتاژ و سایر نمایشگاه های هشدار خطای آزمایش.
• شرایط مختلف پایان بارگیری آزمایش را می توان تنظیم کرد، از جمله ظرفیت تخلیه، مدت زمان بارگیری، محدوده بالایی ولتاژ پایین واحد و محدوده بالایی ولتاژ کل گروه.شارژ زمانی که هر یک از شرایط آزمایش برآورده شود به طور خودکار متوقف می شود.
• آن را به فعال سازی و تعمیر عملکرد: بسته بندی می تواند فعال کردن ماده فعال از الکترود منفی ولکاناسیون از طریق عملکرد فعال سازی، چرخه شارژ و تخلیه،کاهش کاهش ظرفیت، و بهبود عمر باتری.
• عملکرد خود کالیبراسیون: این ابزار مجهز به عملکرد کالیبراسیون ولتاژ و جریان است که می تواند نتایج اندازه گیری را در محل کالیبراسیون کند.خطای اندازه گیری را می توان بارها و بارها کالیبر و اصلاح کرد تا دقت اندازه گیری تضمین شوداین تابع به ویژه برای استفاده در مواردی مناسب است که نیاز به سازگاری بین قراءات ابزار و ابزار های میدان وجود دارد.
• رابط نظارت واحد ابزار از مشاهده داده های ولتاژ واحد به روش های متعدد پشتیبانی می کند: ولتاژ باتری واحد در زمان واقعی جمع آوری می شود و به دو روش نمایش داده می شود، یعنی:هیستوگرام/جدول، برای راحتی ارزیابی و تجزیه و تحلیل و برای راحتی نمایش حالت ولتاژ باتری به صورت بصری.

پارامترهای فنی تجهیزات آزمایش آزمایشگاهی

100V50A-بارگیری و تخلیه باتری.pdf
