برجسته کردن:
تجهیزات آزمایش پنل تابشی کف,تجهیزات تست ASTM E648
, ASTM E648 Test Equipment
خط افق: |
تجهیزات تست پانل تابشی کفپوش |
محدوده اندازه گیری شار سنج حرارتی: |
(0-15) کیلووات بر متر مربع |
دقت سنج شار حرارتی: |
± 0.2 کیلووات بر متر مربع |
دقت سنج شار حرارتی: |
<±3٪ |
دقت: |
± 0.5 درجه سانتیگراد |
خطای دمای بدن سیاه: |
± 5 درجه سانتیگراد |
نرخ جریان پروپان: |
0,026 ± 0,002 لیتر در ثانیه. |
سرعت هوا در مخزن خروجی: |
(2,5 ± 0,2) m/s |
هوا سنج با دقت: |
± 0.1 m/s |
نمونه ساختگی: |
(250 ± 10) میلی متر عرض و (1 050 ± 20) میلی متر طول |

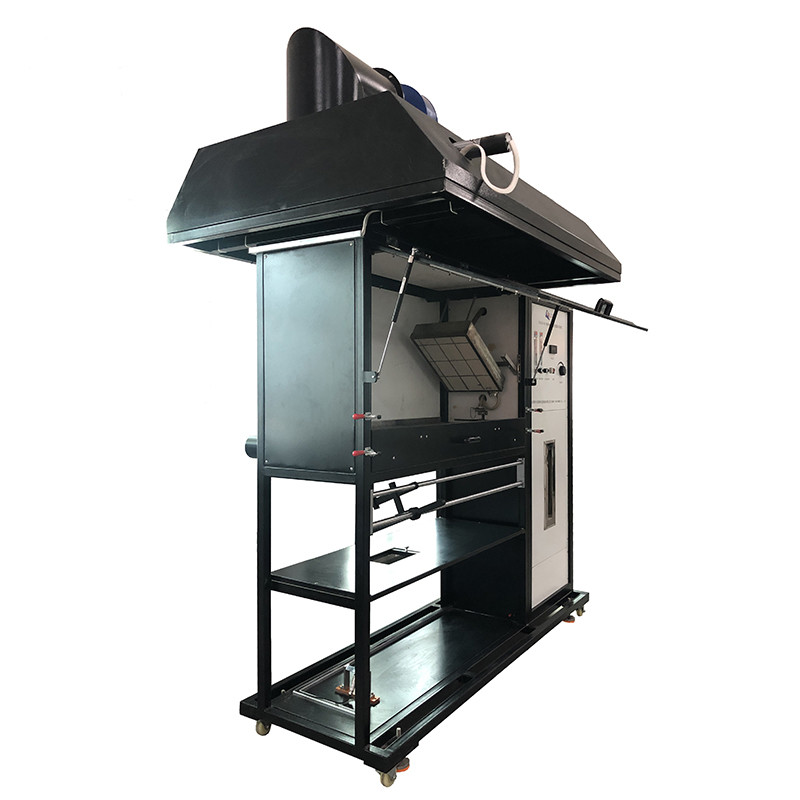

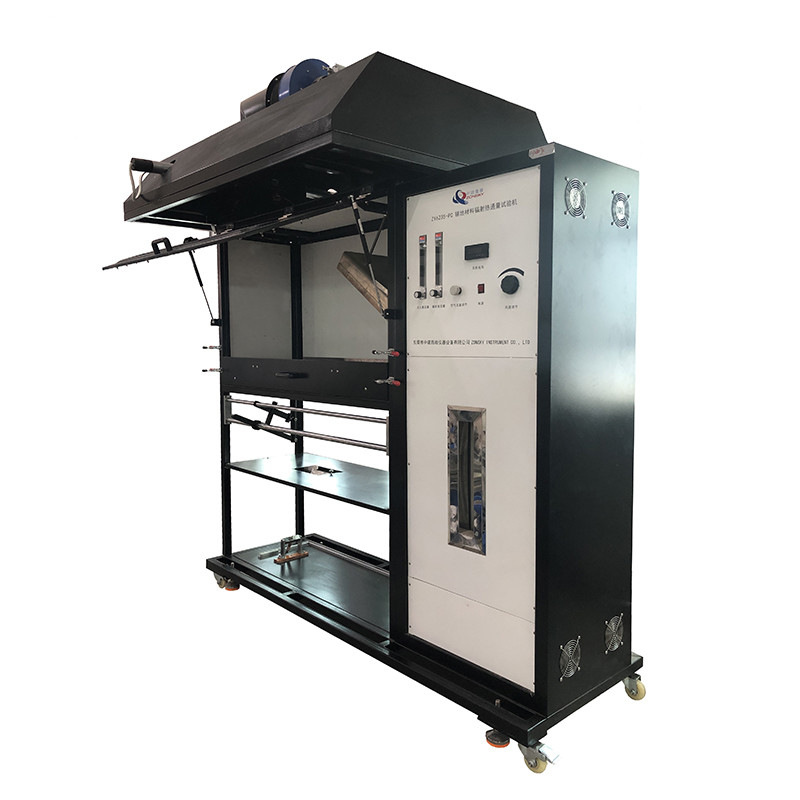

تجهیزات آزمایش پنل تابشی کفپوش با استاندارد ISO 9239 /ASTM E648
درخواست
آن را برای آزمایش با مواد پیاده سازی که در یک شعله کوچک قرار داده شده و افقی قرار داده شده و در معرض یک میدان تابش گرما شیب دار است مناسب است.
از جمله: فرش های نساجی، تخته های کورک، تخته های چوبی، ورق های لاستیکی و مواد پلاستیکی کف و پوشش کف.دستگاه می تواند ویژگی های سوزاننده مواد کفپوش را شامل بستر مورد استفاده منعکس کند.، مواد پشتیبان، مواد زیربنایی یا سایر تغییرات در مواد کف ممکن است بر نتایج آزمایش که برای آزمایش و توصیف در شرایط کنترل آزمایشگاهی استفاده می شود، تأثیر بگذارد،خواص سوزش مواد خاکستری در برابر واکنش حرارتی آتش.
استاندارد EN ISO 9239-1 آزمایش ضد شعله برای مواد کف (پرت) - کاربردهای خاص مواد
- کف چوبي
- کفپوش های چوبی پلاستیکی
کف کف لاستیکی
-سجاد
پنل های عسل آلومینیومی
پارامترهای فنی
| حداکثر قدرت عملیاتی |
5kW |
| دقت زمان بندی |
<1s / h |
| اندازه گیری جریان حرارتی |
(0-15) Kw / m2 (جريان گرما متعلق به مشتری) |
| دقت اندازه گیری جریان حرارتی |
± 0.2Kw / m2 |
| دقت اندازه گیری جریان حرارتی |
< ± 3٪ |
| محدوده پیرومتر تابش حرارتی |
400 تا 600 درجه سانتیگراد، با دقت ± 0.5 درجه سانتیگراد |
| خطای دمای سیاه بدن |
± 5 °C |
| سرعت دود |
(2.5 ± 0.2) متر / ثانیه |
| ظرفیت دود |
(39-85) m3 / min |
| اندازه تخته تابش شعاعی آتش گیر متخلخل |
۳۰۰ میلی متر × ۴۵۰ میلی متر، توانایی دمای بالای حدود ۹۰۰ درجه سانتی گراد؛ |
| ترموکوپل |
قطر ترموپول زره دار از فولاد ضد زنگ نوع K 3.2mm |
| مشعل سوزان |
قطر ¢ 10mm قطر ¢ 6mm، لوله اسپری در سوراخ 35 ¢ 0.7mm |
| ارتفاع شعله |
60 ~ 120mm قابل تنظیم |
| سیستم روشنایی |
روشنایی الکترونیک ولتاژ بالا |
| اندازه جعبه سوخت |
L1420 * W1200 * H2300 (میلی متر) |
| سیستم خروجی قوی |
دستگاه مجهز به یک فن قوی است، زمانی که آزمایش به پایان رسید، شروع سیستم فن خروجی خواهد شد در خارج از خانه خروجی |

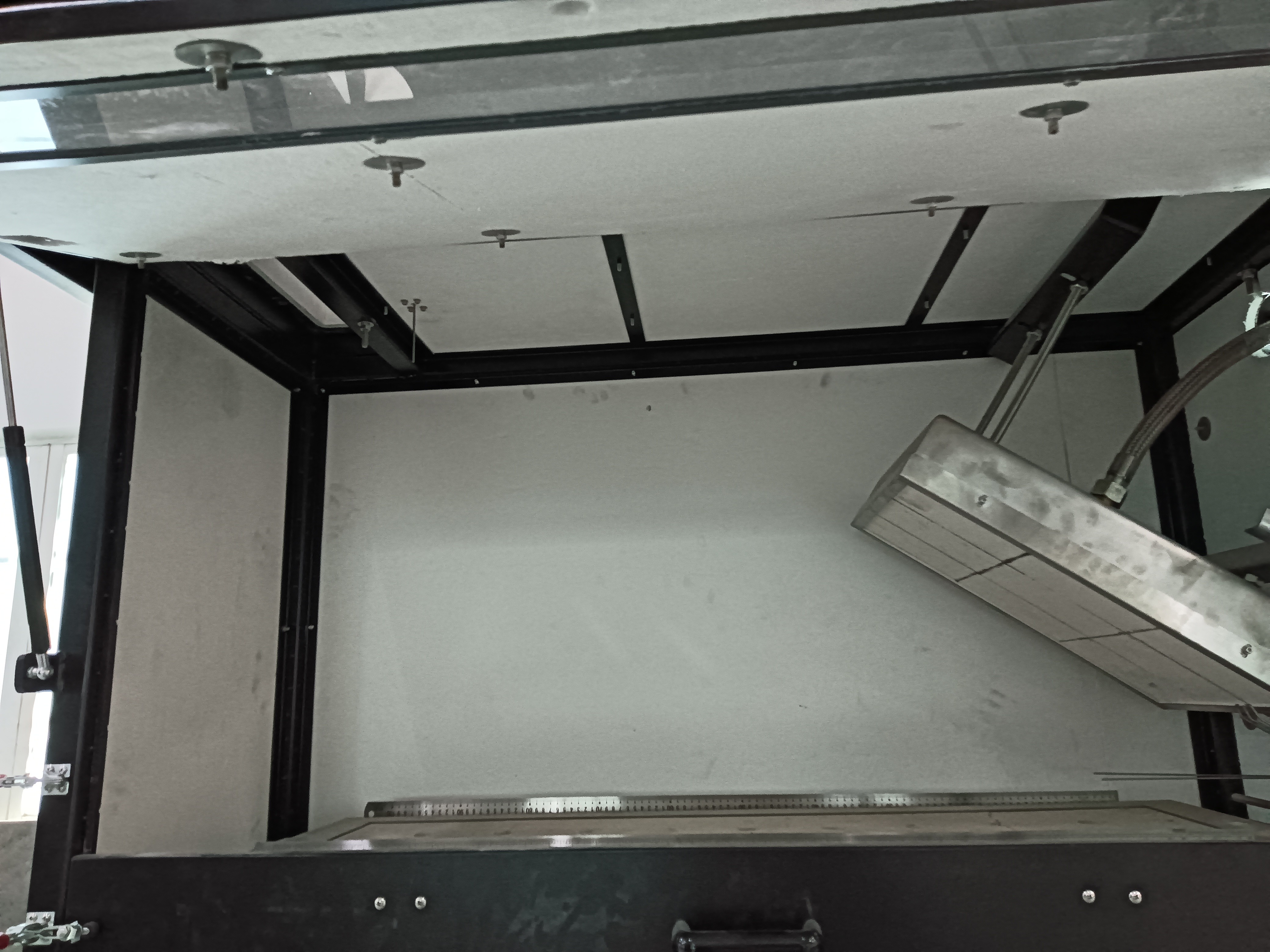

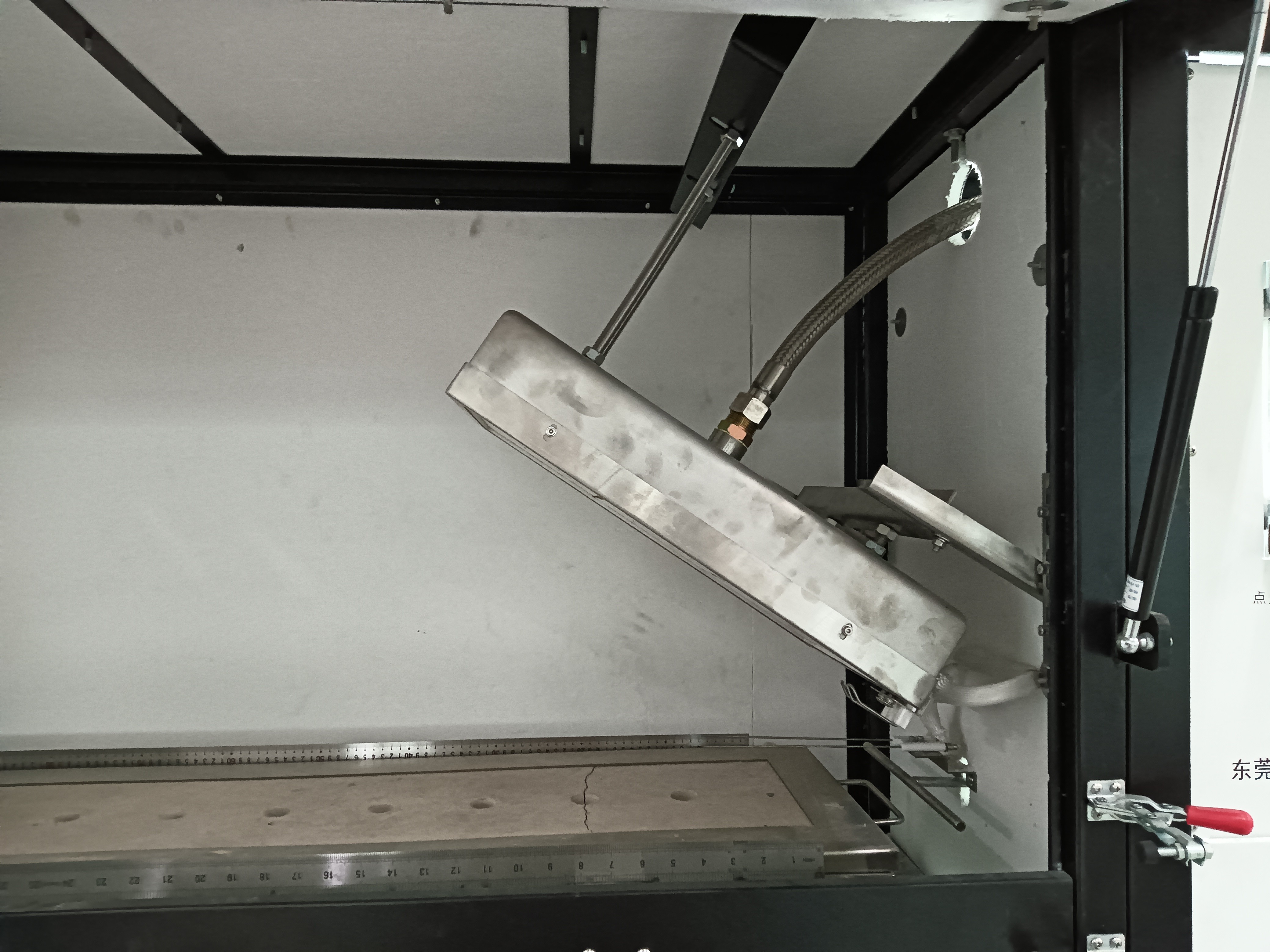

معرفی محصول تجهیزات آزمایش پنل تابشی کف
آزمون ISO 9239 Radiant Flooring Panel سنگ بنای واکنش مواد کفپوش به آزمایشات آتش در سیستم Euroclass است. این آزمایش گسترش شعله نمونه را اندازه گیری می کند،تحت قرار گرفتن در معرض گرما، با استفاده از یک منبع روشنایی گرمای تابش. قرار گرفتن در معرض حرارتی از یک آتش در اتاق اصلی است که از طریق باز شدن درب، به کف یک اتاق یا راهرو مجاور تابش می کند.دستگاه همچنین می تواند برای آزمایش با استانداردهای ASTM E648 و DIN 4102 استفاده شود.قسمت 14
استفاده از محیط
استفاده در محیط داخلی
ارتفاع: تا 2000 متر
دمای محیط: 10 تا 35 درجه سانتیگراد (60 تا 85 درجه فارنهایت)
رطوبت نسبی: 45 تا 75 درصد
نوسانات ولتاژ مجاز: 10 درصد از ولتاژ نامی.
درجه فوق ولتاژ: II
درجه آلودگی: 1
سیستم نوری شامل منبع نور و طرف گیرنده
سنسور دما
سوزاننده خلبان
الزامات نصب
اندازه نصب ((ملی متر)
اندازه جعبه آزمایش::1800 ((L) * 1500 ((W) * 2400 ((H)
اندازه کابینت کنترل الکتریکی: 600L*1000W*1800H
الزامات نصب
منبع برق: 220 V ± 10٪، 50 هرتز، 5A
الزامات منبع هوا
گاز احتراق: پروپان استاندارد، سرعت جریان تامین حداقل 5L/min و فشار ورودی گاز حداقل 0.15MPa است.
هوا فشرده: نیروی هوا در هوای ورودی حداقل 0.5MPa است و میزان جریان حداقل 180L/min است.
منبع آب: مایع خنک کننده اختصاصی برای خنک کردن اندازه گرما.
برق: 230 ولت نامی 10 آمپر
دمای محیط: 10°C تا 35°C
ابعاد: دستگاه: 1900mm (W) x 750mm x (H) x 2120mm (D)
تامین گاز: پروپان و کمپرسور هوا
الزامات سیستم خروجی
لوله خروجی: کالیبر 30 سانتی متر، سرعت باد 2.5 متر در ثانیه، ارتفاع از زمین 2.4 متر است.
ISO 9239-1 چیست:2010?
استاندارد ایزو 9239-1:2010 یک روش را برای آزمایش رفتار احتراق در مقابل باد و گسترش شعله کف نصب افقی در معرض گرادیان تابش جریان حرارتی در آزمایشگاه مشخص می کند.وقتی که با شعله ی آزمایشی روشن شود..
این روش برای تمام انواع کف ها کار می کند. نمونه هایی از آن شامل فرش های نساجی، پنبه، چوب، پوشش و پوشش های لاستیکی و پلاستیکی است.نتایج حاصل از این روش نشان دهنده عملکرد کف است، از جمله هر گونه زیربنایی (اگر مورد استفاده قرار گیرد) ، تغییرات در پشتیبان، چسبندگی به زیربنایی، سایر تغییرات در زیرپوش یا کف ممکن است بر نتایج آزمایش تأثیر بگذارد.
SKYLINE یک شرکت تخصصی در توسعه تجهیزات تست و خدمات شرکت حرفه ای است.
شرکت دارای یک گروه از مدیران فنی با تجربه و کارآمد است.
پرسنل حرفه ای خدمات پس از فروش، نیروی فنی قوی، تکنولوژی پیشرفته، تخصص محصول، دارای یک سیستم تست دقیق،مدیریت کیفیت خوب و سیستم کامل خدمات پیش فروش و پس از فروش.
از زمان تاسیس، این شرکت به طور قاطع با طراحی عالی، روحیه کاری جدی و عملی و خدمات خوب و متفکرانه خود شهرت خوبی از مشتریان را به دست آورده است.میخوایم، مثل همیشه، به اصل "مدیریت صداقت"، "کیفیت اول، خدمات گرا" پایبند باشیم، و حرفه ای ترین و جدیدترین مشتریان را با آخرین محصولات، کیفیت عالی،قیمت مناسب و شبکه خدمات کاملبهترین و کارآمدترین خدمات
مشتریان اصلی ما BV، ITS، TUV، SGS، Hasbro و SASO هستند، برای این مشتریان 100٪ ابزار تست توسط SKYLINE تامین می شود و ما تامین کننده مداوم برای این آزمایشگاه ها هستیم.از آنجایی که SKYLINE یک تولید کننده طراحی / توسعه با فن آوری پیشرفته و داشتن تکنسین های با تجربه است که خدمات پس از فروش با کیفیت بالا را ارائه می دهد.
