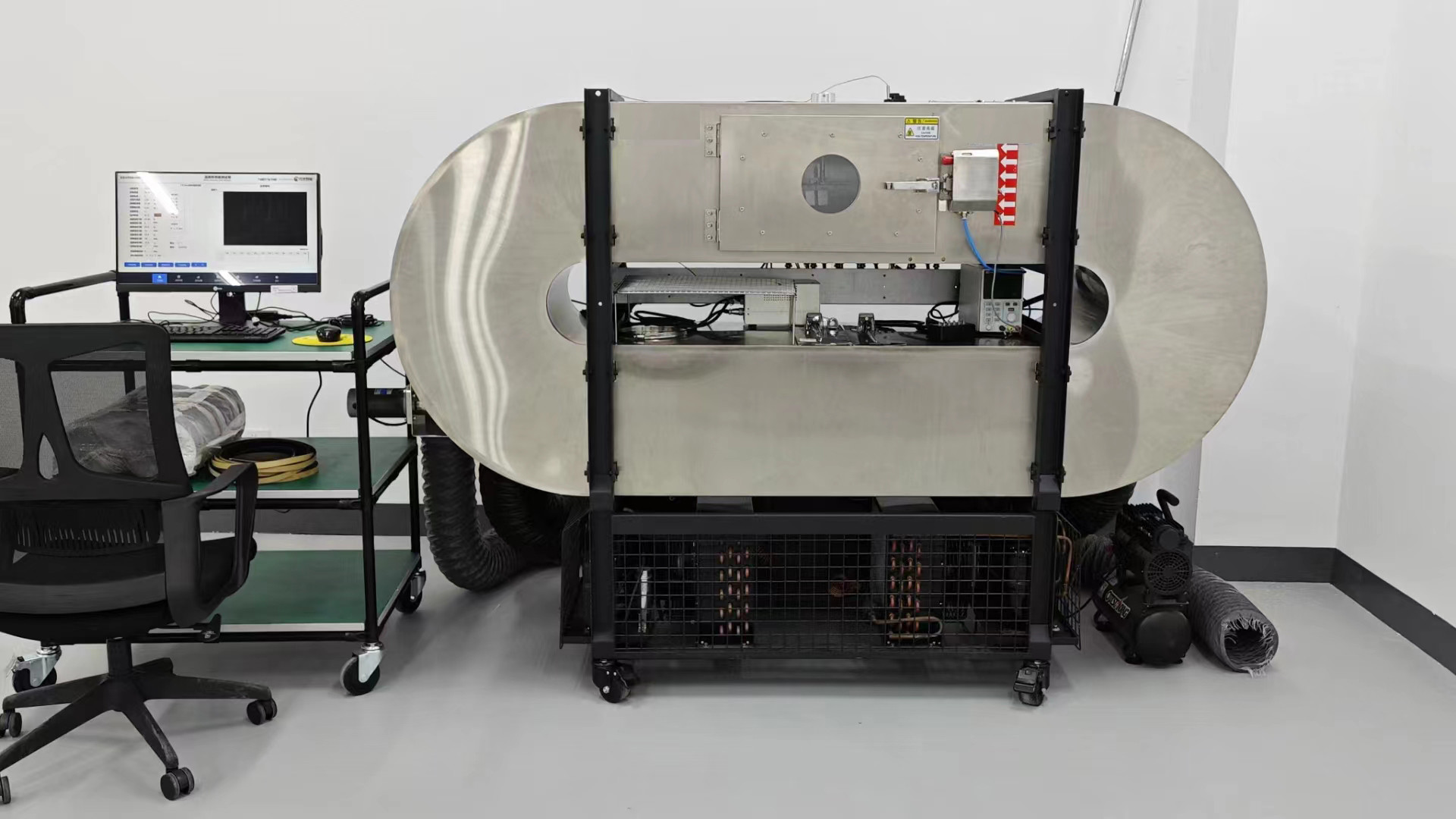

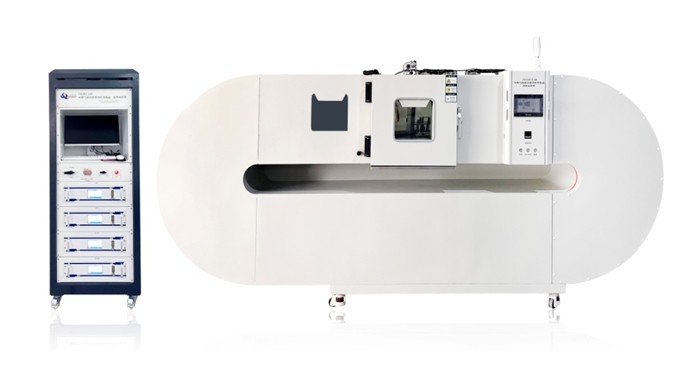

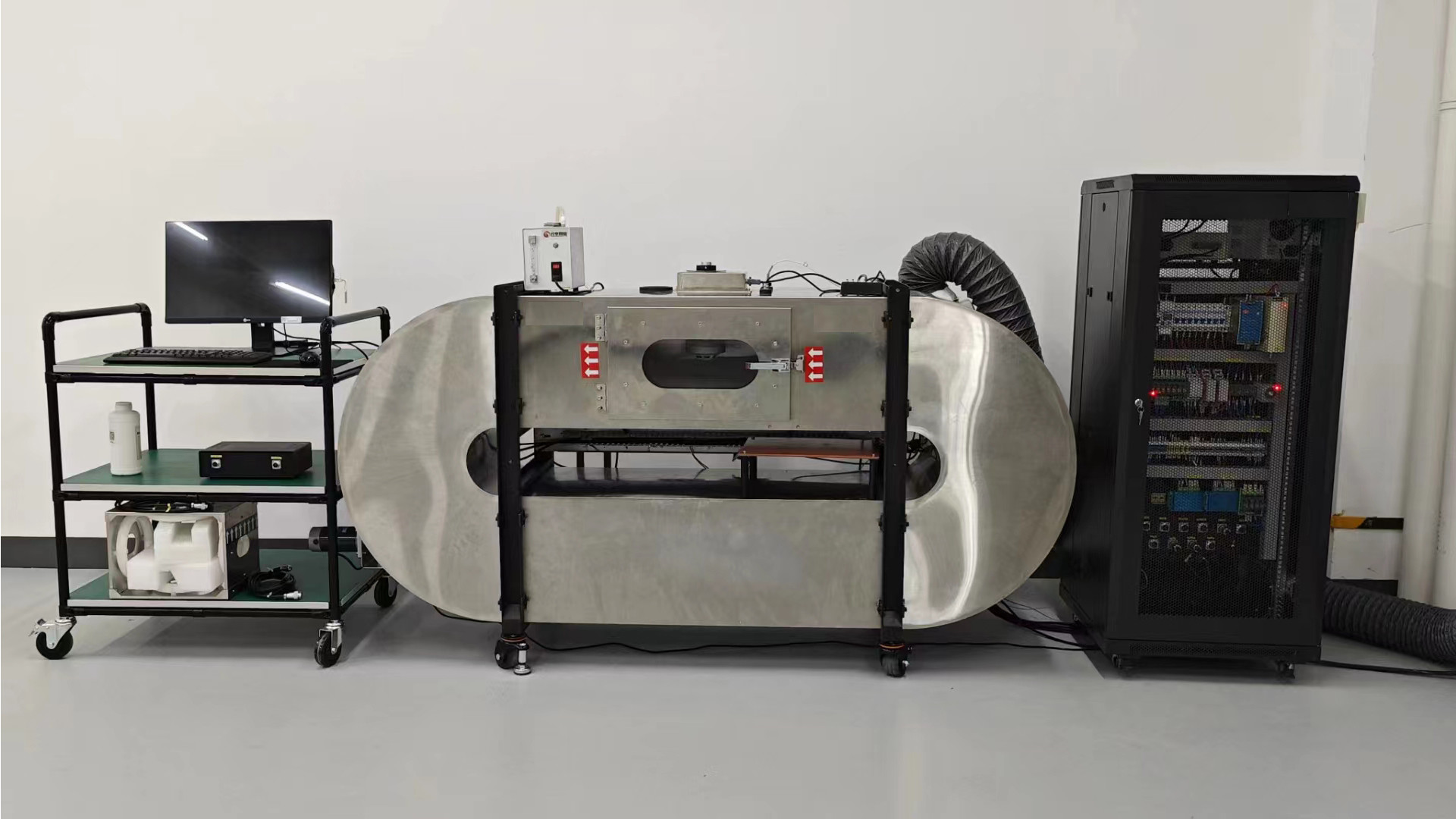

EN54-7/EN14604 تونل آزمایش آشکارساز دود

معرفی محصول

حوزه کاربرد:

1.1 قابل استفاده برای ساختمان های غیرنظامی که مطابق با نور پراکنده نصب شده انداصل نور انتقال یافته (اصول فوتو الکتریکی) کار آژیر آژیرهای مستقل تشخیص دوددر هر آزمایش عملکردی، دستگاه های تشخیص دود نقطه ای وجود دارد.

1.2 اقلام آزمایش:

1.2.1 آزمایش آستانه پاسخ

1.2.2 آزمایش عملکردی

1.2.3 آزمایش معکوس شدن قطب

1.2.4 آزمایش برق

1.2.5 آزمایش تکرار پذیری

1.2.6 آزمایش جهت گیری

1.2.7 آزمایش ثبات

1.2.8 آزمایش جریان هوا

1.2.9 آزمایش نور محیط

1.2.10 آزمایش در دمای بالا

استاندارد دوم

2.1 مطابق با استاندارد EN54-7"دنده های دود نقطه ای": EN14604

III ویژگی های فنی اصلی:

3.1 جعبه حلقه ای: طراحی ماژولار، با یک سوراخ قبلی سنسور، رابط فریم پلاگین تولید اختصاصی، با فضای ارتقا و گسترش؛

3.2 بخش کنترل: توسعه یافته توسط GXWORKS2 و نرم افزار توسعه GOOLMAYHMI، با رابط واضح و ساده، می تواند به طور خودکار هشدار، تغییر هوا، ضبط، چرخش زاویه خودکار را شناسایی کند،تغییر سرعت باد، و غیره و پارامترهای آزمایش مانند سرعت باد، دمای هوا، غلظت و سرعت افزایش دود را نشان می دهد.

3.3 تراکم سنج نوری: بازتاب دهنده، طراحی جداسازی لرزش، اصلاح صفر خودکار، اصلاح خودکار انحراف اندازه گیری آلودگی دود

3.4 دود آزمایش: استفاده از ژنراتور اسپری پارافین مایع. توزیع اندازه ذرات یکنواخت، تولید دود پایدار، اندازه ذرات بیش از 90٪ از تعداد ذرات دود را تشکیل می دهد.تولید اتوماتیک دود، کنترل حلقه بسته از سرعت افزایش دود توسط میزبان کنترل، به طور خودکار دود باقی مانده را از خط لوله حذف می کند؛

3.5 جعبه ورودی گردش باد، مخلوط کردن دود و گرمایش: شش فن گردش، فن با استفاده از کنترل PWM، دو لایه مخلوط کردن دود، چوب گرمایش کنترل SCR؛

3.6 صفحه بلند کننده موتور: توسط سرو موتور کنترل می شود، به طور خودکار ازازیتوت صفحه بلند کننده نصب دود را کنترل می کند، با صفحه آداپتور تنظیم می شود.

3.7 بخش مبادله دود و هوای خروجی: با استفاده از فن جریان بالا و با استفاده از شیر باز کن که با اجرای برنامه کامپیوتری کنترل می شود.

3.8 سیستم ورودی هوا: استفاده از فیلتر چند لایه ای برای اطمینان از ورودی هوا تمیز به صندوق دود

IV. پارامترهای فنی اصلی:

4.1 ترکیب ابزار: شامل جعبه حلقه ای، دستگاه تولید دود، منطقه آزمایش، اندازه گیری غلظت دود، بخش تنظیم جریان هوا و بخش اندازه گیری است.

4.2 جعبه آزمایش:

4.2.1 ترکیب: متشکل از ناحیه آزمایش، دیسک بلند کننده موتور، بخش دود و بخش مبادله هوا، بخش ورودی هوا و بخش اندازه گیری

4.2.2 ساختار: ساختار جعبه بسته حلقه ای بسته جعبه دارای سه لایه است، لایه داخلی آن از ورق آلومینیوم است، لایه وسط آن از لایه عایق لاستیکی لاستیکی است.و پوسته بیرونی رنگ پختن الکتروستاتیک با دمای بالا است.

4.2.3 مشخصات: منطقه آزمایش 425mm*425mm*1100mm است.

4.2.4 سرعت جریان هوا: 0.8m/s±0.1m/s، 0.2m/s±0.04m/s، 1.0m/s±0.2m/s

4.3 دستگاه تولید دود:

4.3.1 دود آزمایش: با استفاده از ژنراتور اسپری پارافین مایع

4.3.2 اندازه ذرات: 0.2mm ~ 1.0mm، که بیش از 90٪ از تعداد ذرات دود را تشکیل می دهد؛

4.3.3 بازتولید خوب و ثبات توزیع اندازه ذرات

4.3.4 سرعت تزریق دود آزمایش به جعبه دود: آشکارساز فوتو الکتریکی (قیمت m): 0.015dBm-1 min-1≤Δm/Δt≤0.1dBm-1min-1؛

4.3.5 ثبات تولید دود و دود آزمایش: اطمینان از ثبات دود آزمایش با نظارت بر ثبات سرعت افزایش دود dBm-1min-1؛

4.3حالت کنترل تولید دود:

4.3.6.1 حالت بالا رفتن دود: به تدریج غلظت دود را بر اساس سرعت بالا رفتن دود پیش تعیین شده افزایش دهید و سرعت بالا رفتن دود را در فرآیند در حلقه نزدیک اصلاح کنید.

4.3.6.2 حالت دود ثابت: پس از افزایش دود به غلظت ثابت، مقدار غلظت دود را در سطح پیش تعیین شده نگه دارید.و سرعت نوسان غلظت دود ثابت بیشتر از ±0 نیست.01دبيل/متر

4.4 اندازه گیری آستانه پاسخ:

4.4.1 روش اندازه گیری: روش های اندازه گیری نوری وجود دارد.

4.4.2 اندازه گیری روش نوری از آستانه پاسخ.

4.4.2.1 اصل کار: با مقدار ضخامت ضخامت ضخامت m (دبلبیت / m) که لحظه هشدار آشکارگر از تراکم دود، اندازه گیری شده توسط آشکارگر فوتو الکتریکی،با مقدار ضخامت ضخامت m (دبلبیت / m)، فرمول محاسبه m = (10 / d) lg (P0 / P) است؛

4.4.2.2 طول اندازه گیری نوری: نه بیشتر از 1.1m

4.4.2.3 فرستنده: طول موج پرتو 800nm ~ 950nm؛

4.4.2.4 زمان پاسخ (T90): ≤3s

4.4.2.5 محدوده اندازه گیری: محدوده ضخامت نور 0.001 ~ 1.1dB/m

4.4.2.6 خطای اندازه گیری: (m*5%±0.02) dB/m

4.4.2.7 وضوح: 0.001dB/m

4.4.2.8 قبل از هر اندازه گیری، اندازه گیری ابزار اندازه گیری با اندازه گیری در هوای تمیز (نقطه صفر) مقایسه می شود و خطای اندازه گیری ≤0.02dB/m است.

4.4.2.9 منبع نور: منبع نور مادون قرمز 800nm ~ 950nm

4.4.2.10 پذيرنده: تابلو سيليکوني ژاپن هاماماتسو

4.5 آزمایش در دمای بالا:

4.5.1 دمای کار جعبه دود: دمای اتاق ~70°C

4.5.2 سرعت افزایش دمای: <1°C

4.5.3 قدرت گرمایش: 3kW

4.5.3 یکسانی دمایی: انحراف هر منطقه در برش قطعی منطقه آزمایش ≤ 0.2 °C

4.5.4 شروع با یک کلید، شناسایی خودکار آلارم، تکمیل خودکار چرخش زاویه، آزمایش آستانه سرد، گرمایش، حفظ گرما، آزمایش آستانه دمای بالا، ثبت، تنظیم مجدد زاویه.منحنی دمای، منحنی غلظت دود، منحنی افزایش میزان دود را می توان مشاهده کرد؛

4.6 دستگاه فلش:

4.6.1 ساختار: یک جعبه مکعب شش شکل با چهار سطح غیر قابل نوشیدن که در داخل آن با ورق آلومینیوم درخشان پوشانده شده است.

4.6.2 لامپ های فلورسنت: هر لامپ فلورسنت دارای قدرت 30 وات، دمای رنگ 3200 K^-4200 K و قطر حدود 380 mm است. آنها در داخل هر یک از چهار سطح بسته نصب می شوند.

4.6.3 آشکارگر در مرکز سطح بالای هکسادرون نصب می شود تا نور از بالا، پایین و طرف ها به آشکارگر برسد.

4.6.4 لامپ: اولین سن 100 ساعت پس از استفاده، استفاده 2000 ساعت پس از لامپ باید خراب شود ؛

4.6.5 ابعاد بیرونی: 380 * 380 * 380mm

4بخش کنترل:

4.7.1 متشکل از دو بخش است: صفحه لمسی و بخش کنترل کامپیوتر

4.7.2 منحنی آزمایش: منحنی غلظت دود، منحنی افزایش دود

4.7.3 دسترسی و ثبت داده ها: ذخیره سازی خودکار داده های آزمایش، حداکثر 10000 مورد در هر مورد، می تواند گزارش EXCEL را تشکیل دهد.

4.7.4 جمع آوری داده ها: متشکل از کارت جمع آوری، ماژول دمای، ماژول AD

4.8 ساختار کلی:

4.8.1 مواد شاسی: بدن اصلی از صفحه فولاد با کیفیت بالا، رنگ پختن الکتروستاتیک با دمای بالا

4.8.2 ابعاد کلی: طول * عرض * ارتفاع 2600mm * 820mm * 1640mm

4.8.3 مواد جعبه: USU304 # فولاد ضد زنگ، وسط 10mm پنبه عایق گرما؛

4.8.4 روش ثابت کردن: تجهیزات با چرخ دارها (با ترمز) عرضه می شوند، کل جعبه دود می تواند با بالا بردن کلی (150 میلی متر) تنظیم شود

4.8.5 منبع برق: AC220V، کل قدرت 3.5KW

4.9 استفاده از محیط زیست:

4.9.1 دمای محیط مورد استفاده: 13°C ~ 35°C

4.9.2 رطوبت نسبی قابل استفاده: 55٪ ± 20

4.9.3 زمین باید صاف و محکم باشد.

4.9.4 تهویه اطراف

4.9.5 محیط ضد ارتعاش و ضد نور
