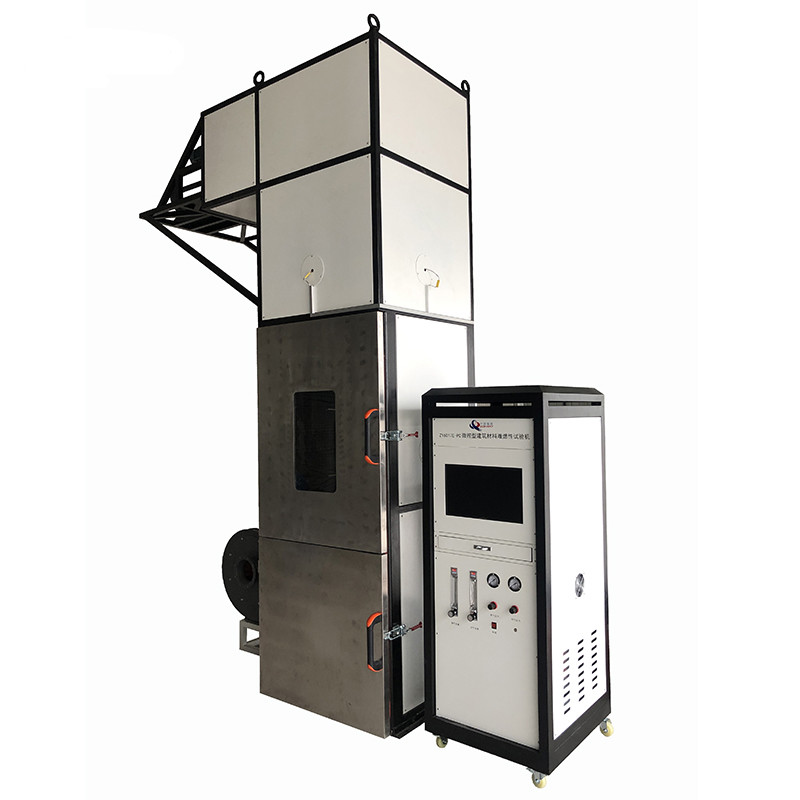

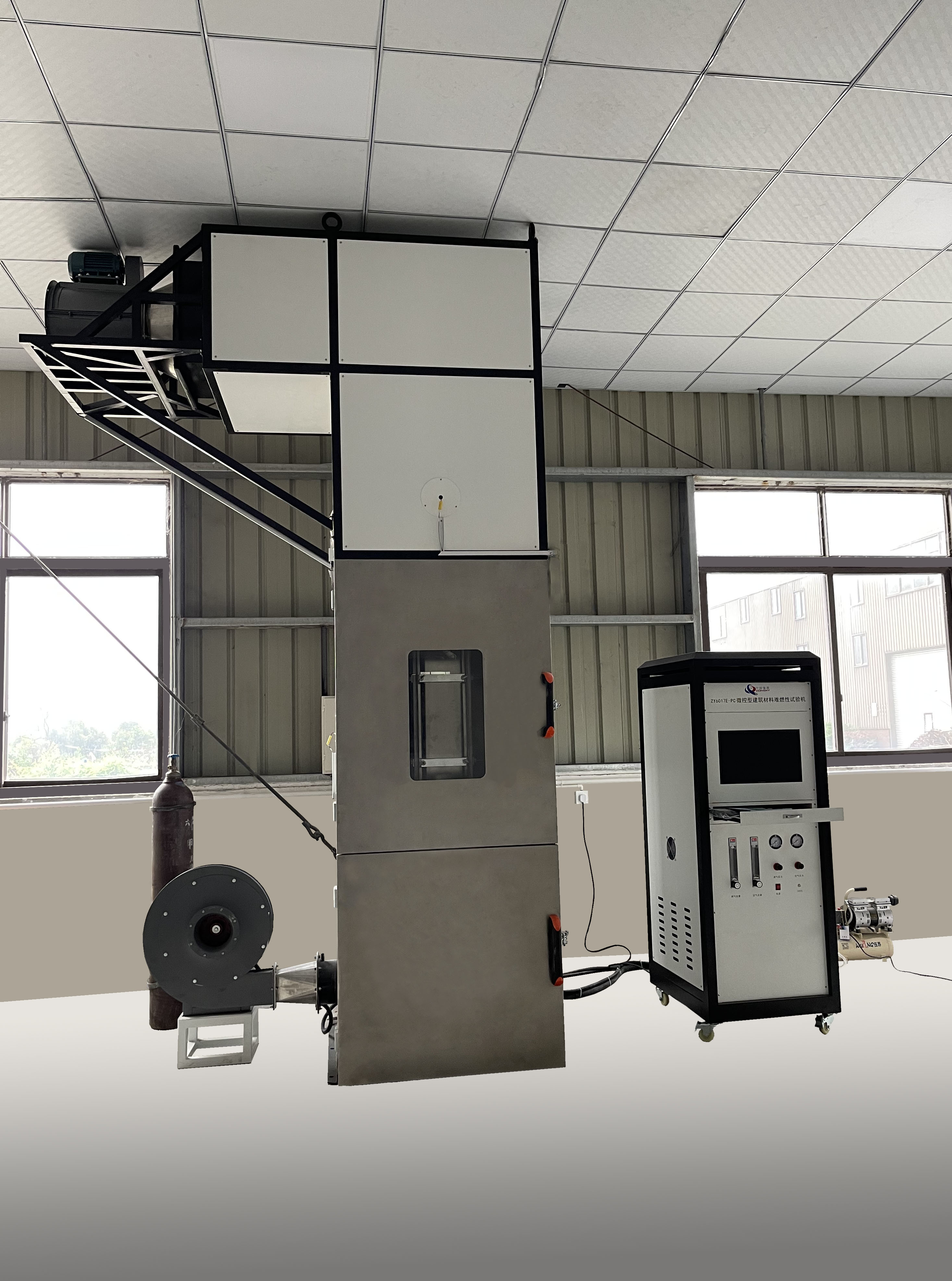

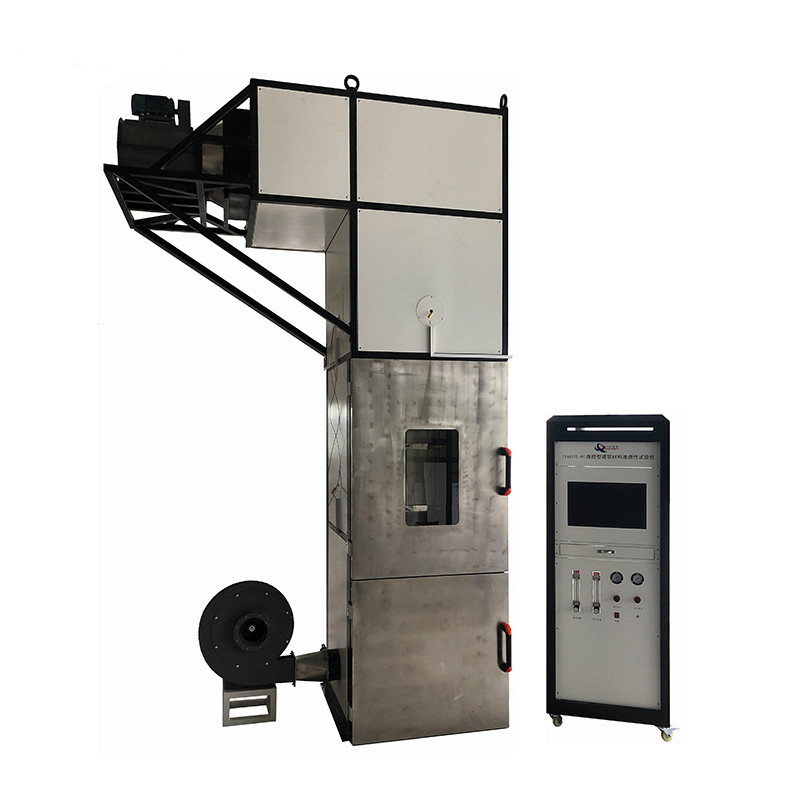

DIN 4102-15/16 دستگاه تست Brandschacht برای مصالح ساختمانی

دستگاه آزمایش Brandschacht DIN 4102-15/16

1درخواست

DIN 4102-16 روش یکسانی را برای آزمایش مواد ساختمانی در "Brandschacht" مطابق DIN 4102-15 توصیف می کند.بازنگری DIN 4102-16 به منظور به روز رسانی لیست محصولات استاندارد که در روش آزمایش استفاده می شوند انجام می شود.روش آزمایش برای آزمایش آتش مواد ساختمانی استفاده می شود. Brandschacht یک محفظه مربع است که در آن هوا با سرعت جریان ثابت از پایین وارد می شود،و از آن از بالا گاز دود خارج می شود.آن را با یک سوزان گاز مربع مجهز است که با استفاده از نمونه در یک قاب نصب به طوری که به شکل یک دود قرار داده شده است، در معرض شعله ور شدن است.

دستگاه آزمایش Brandschacht، مطابق با DIN 4102 قسمت 15 برای آزمایش آتش مواد و عناصر ساختمانی طراحی شده است.که دارای یک جریان ثابت هوا از پایین استنمونه ها عمودی نصب می شوند و در معرض شعله تولید شده توسط یک سوزان گاز مربع قرار می گیرند.

2پارامترهای فنی

2.1 دستگاه آزمایش شامل اتاق احتراق، کابینت کنترل، سوزنده، نگهدارنده نمونه، دستگاه کالیبراسیون و غیره است.

2.2 اندازه حفره داخلی اتاق احتراق 800mm*800mm*2000mm است و دیواره اتاق یک ساختار عایق چند لایه ای است.

2.3 دیواره اتاق احتراق یک ساختار چند لایه ای است که از داخل به بیرون: صفحه فولادی 2 میلی متری، ورق آزبست 6 میلی متری (سفتی که بیش از 600 کیلوگرم/م 3 نیست) ،فیبر عایق معدنی با ضخامت 40 میلی متر (گسستگی اسمی 100kg/m3)، صفحه فولادی بیرونی

2.4 اتاق احتراق از پایین به بالا، اتاق ورودی، تنظیم کننده هوا، اتاق احتراق، اتاق اندازه گیری و دود خروجی

2.5 اتاق ورودی با هوا با سرعت ثابت و دمای ثابت از طریق یک کانال φ200 در سمت راست تغذیه می شود.

2.6 یک سیستم ورودی با دمای ثابت قادر به تامین جریان ثابت هوا با سرعت جریان 10±1m3/min و دمای 23±2°C است.

2.7 یک اتاق ورودی مجهز به یک ترموکوپل زرهی نوع K برای اندازه گیری دمای هوا ورودی با دقت 0.1°C

2.8 ثبات دهنده هوا، که بالای اتاق ورودی قرار دارد، متشکل از یک صفحه فولادی متخلخل و لایه های متعدد از فیلت فیبر شیشه ای، برای همگن سازی جریان هوا ورودی

2.9 یک اتاق احتراق برای قرار دادن سوزنده و سقف آزمایش، که یک قاب مستطیل با ارتفاع 1000 میلی متر با پیچ در هر چهار طرف برای تنظیم فاصله نصب نمونه است

2.10 یک سوزنده، سوزنده مربع 200 میلی متر × 200 میلی متر، با نوزل های احتراق به طور مساوی در چهار طرف توزیع شده، با سوراخ نوزل قطر 3.5 میلی متر، قادر به ارائه یک شعله جت یکنواخت

2.11 یک سیستم گاز که شامل یک شیر کاهش دهنده فشار، فشار سنج، شیر سولنویدی، اندازه گیری جریان جرم و روشن کننده جرقه الکتریکی است.

2.12 مجهز به یک جریان سنج جرم متان و یک جریان سنج جرم هوا برای کنترل جریان گاز با دقت کنترل بهتر از 2٪؛

2.13 مجهز به یک جرقه برق ولتاژ بالا برای روشن کردن از راه دور منبع روشن شدن

2.14 با درهای فرن بالا و پایین نصب شده خارج از اتاق ورودی و احتراق برای تسهیل نصب نمونه ها و تجهیزات تعمیر و نگهداری، با ضد انفجار،شیشه مقاوم به دمای بالا که بر روی درب بالایی نصب شده است تا مشاهده پدیده های آزمایش را تسهیل کند.

2.15 بخش اندازه گیری مجهز به یک لوله اندازه گیری فشار T و ترموپول دود است.

2.16 استفاده از یک لوله اندازه گیری فشار نوع T متصل به یک سنسور فشار فرقی میکرو با نرم افزار برای فشار واقعی در اتاق در زمان واقعی

2.17 استفاده از ترموپول های زره ای از فولاد ضد زنگ نوع K آمریکن امگا با دقت 0.1°C

2.18 فاضلاب مربع که در بالای اتاق احتراق قرار دارند و قسمت پایین آن به اتاق احتراق و قسمت بالا به سیستم خروجی خارجی متصل است.

2.19 پیکربندی از یک هوا سنج سیم داغ، محدوده 0-10m/s، دقت 0.1m/s، برای کالیبراسیون یکسانی هوا؛

2.20 ترموپول های امگا هم برای دیوار جعبه و هم برای دودخانه که می توانند برای بار حرارتی توسط نرم افزار کالیبراسیون شوند.

2.21 نرم افزار آزمایش یک سیستم جمع آوری داده است که داده های دمای، فشار و زمان را در زمان واقعی جمع آوری می کند، جریان گاز را کنترل می کند، آزمایشات را انجام می دهد و گزارش های آزمایش را صادر می کند.

3شرایط نصب

2.1 نصب در محیط داخلی

2.2 ابعاد جعبه احتراق 1290mm*1050mm*3950mm

2.3 اندازه کابینت کنترل 2000mm*1050mm*850mm

2.4 منبع برق: 220 ولت 32 آمپر

2.5 گاز: متان با خالصیت 99٪ یا بالاتر

2.6 هوا فشرده: 0.6Mpa، بدون روغن و بدون آب؛
