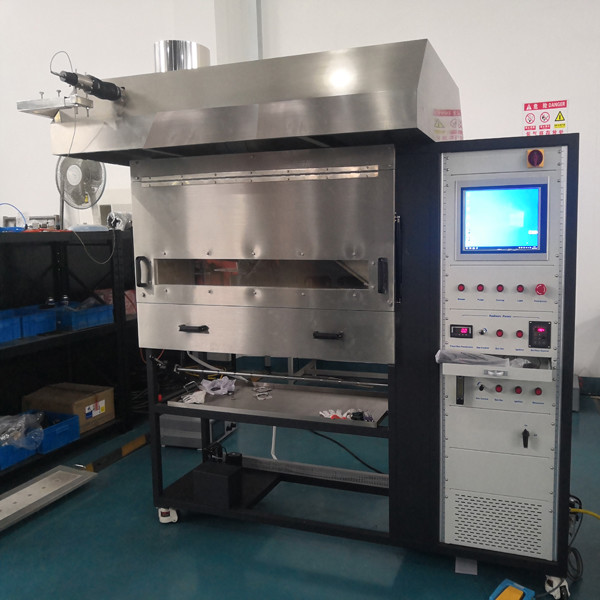

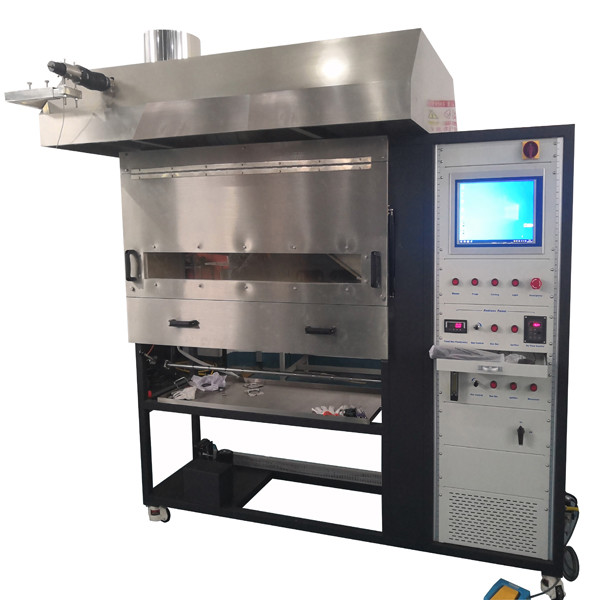

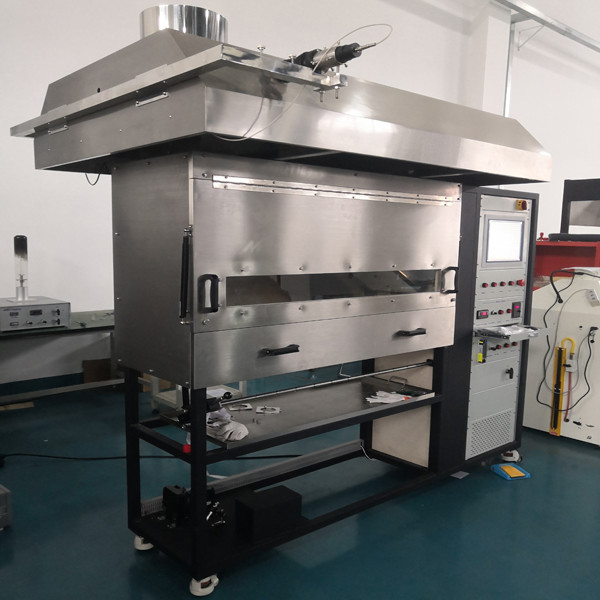

دستگاه آزمایش قابل احتراق مواد ساختمانی
درخواست
برای اندازه گیری جریان شعاعی بحرانی از شعله توقف گسترش افقی، و تراکم دود از مواد کفپوش در طول آزمایش.
ویژگی ها
1. انفجاری برای تامین گاز صفحه تابش می تواند به طور مداوم گاز را تامین کند، در حالی که کمپرسور هوا به طور مداوم گاز را تامین می کند.
2. اندازه گرما، سیستم خنک کننده آب قابل حمل بدون آب
3. هود تهویه از فولاد ضد زنگ در بالای اتاق
4. اتاق داخلی از فلز سیلیکات آلومینیوم مقاوم در برابر گرما و خوردگی

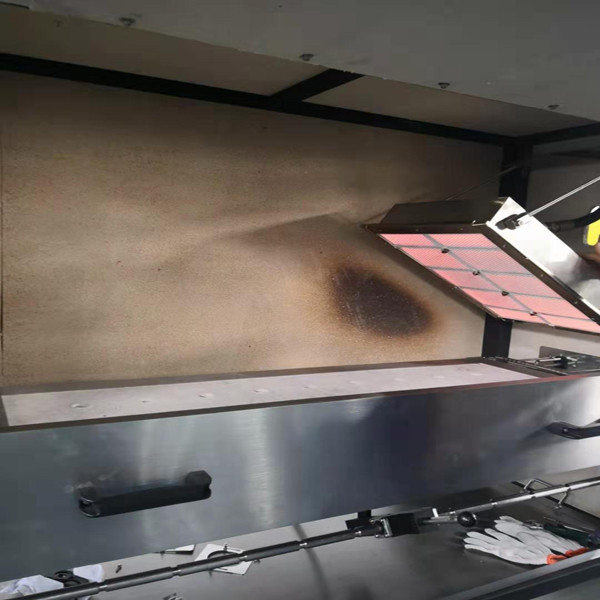

5صفحه تابش حرارتی سرامیکی ضد گرما 300mmX450mm، شیب 30 درجه.

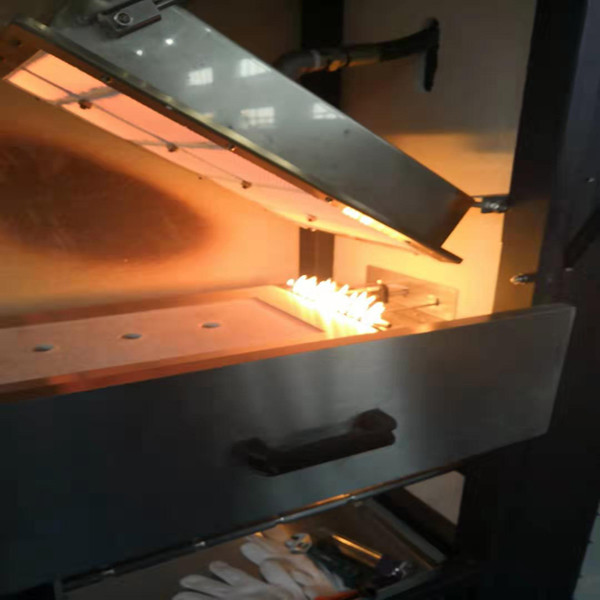

6. سوزنده متخلخل شکل T با سیستم روشن شدن خودکار نمونه را با سیستم فشار خودکار روشن می کند.
7. صفحه کنترل گاز. دریچه سوزن کنترل ارتفاع شعله برنر, MFC کنترل جریان گاز و نمایش دیجیتال.
8. کنترل انفجارهاي اينورتر، کنترل نسبت هوا و گاز، و شعله ثابت و دقیق است.
9دستگاه کالیبراسیون متخلخل: با چرخش به سمت بالا، چپ یا راست، خروجی صفحه تابش را تنظیم کنید.
10رادیومتر مادون بنفش دمای صفحه تابش را نشان می دهد.
11سیستم آزمایشی چگالی دود اختیاری
12سیستم نوری 2900 ± 100 K نور گیرنده سیگنال نوری پیشرفته.
13طراحی یکپارچه با 19 اینچ کامپیوتر از نرم افزار مشاهده آزمایشگاه.
14. شومینه با یک ترموپول و یک ترموپول اتاق داخلی کنترل شده توسط نرم افزار
استانداردها
آزمون واکنش به آتش از مواد کفپوش با استاندارد ISO 9239-1، بخش 1، عملکرد احتراق مواد کفپوش با گرما تابش را اندازه گیری می کند.
آزمایش واکنش ISO 9239-2 به آتش مواد کفپوش، بخش 2، گسترش افقی شعله را در معرض جریان حرارت 25kw/m2 اندازه گیری می کند.
روش آزمون استاندارد ASTM E 648 برای سیستم پوشش کفپوش CHF با منبع انرژی تابش گرما.
روش آزمون استاندارد ASTM E 970 برای مواد کفپوش CHF از عایق کف سقفی با استفاده از منبع انرژی تابش گرما.
NFPA 253 روش آزمون استاندارد برای CHF سیستم پوشش کف با منبع انرژی تابش گرما
DIN 4102
مشخصات
| اتاق آزمایش ابعاد |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
| اتاق کنترل |
600 ((W) × 600 ((D) × 1600 ((H) mm |
| اتاق کنترل گاز |
600 ((W) × 600 ((D) × 1000 ((H) mm |
| قدرت |
AC 220V، 50/60Hz، 25A |
| وزن |
220 کیلوگرم |
| گزینه تامین هوا پروپان |
95 درصد |
گزارش آزمایش
| گزارش |
| آژانس آزمایش |
|
| استاندارد |
|
| عامل |
|
تاریخ آزمایش |
|
| دمای محیط |
|
رطوبت محیط |
|
| مهلت تجهیزات |
|
| نام محصول |
|
شماره سری نمونه |
|
| مشخصات مدل |
|
| اندازه نمونه |
|
کد دستگاه |
|
| تراکم مواد (g/m2) |
|
زمان آزمون |
|
| تعادل عیب یابی |
|
| نتایج آزمایش: |
| فاصله (ملی متر) |
زمان جلوه در انتهای شعله |
فاصله ((ملی متر) |
زمان جلوه در انتهای شعله |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| انتهای جلو شعله به طولانی ترین فاصله می رسد (cm) |
|
جریان رادیاتوری بحرانی ((kW/m)2) |
|
| مقدار دود کل ((٪ دقیقه) |
|
حداکثر میزان جذب ((%) |
|
| 10 دقیقه فاصله رسیدن به سمت جلو شعله ((ملی متر)) |
|
مقدار حرارتی رادیاتوری 10 دقیقه ((kW/m)2) |
|
| فاصله 20 دقیقه ای برای رسیدن به سمت جلو شعله ((ملی متر)) |
|
مقدار حرارتی رادیاتوری 20 دقیقه[kW/m]2) |
|
| 30 دقیقه فاصله رسیدن به سمت جلو شعله ((ملی متر)) |
|
مقدار گرمای رادیاتوری 30 دقیقه[kW/m]2) |
|
| زمان روشن شدن |
|
زمان خاموش شدن شعله |
|
| پدیده مشاهده شده در طول آزمایش: |
|
