محفظه کوره تونلی ASTM E84 Steiner برای سوزاندن سطحی مصالح ساختمانی

اتاق کوره تونل استاینر ASTM E84 برای سوختن سطح

طراحی با توجه به استانداردهای زیر

ASTM E84: روش آزمون استاندارد برای ویژگی های سوزش سطحی مواد ساختمانی

طرح طراحی اتاق کوره تونل استاینر

2.1 خلاصه

این راه حل فنی برایاتاق کوره تونل اشتاینر بر اساس ادغام ابزار و برق است و از سیستم کنترل پیشرفته چند عملکرد OMRON برای ترکیب توالی روشنایی، ایمنی احتراق، اتصال الکتریکی استفاده می کند.کنترل درجه حرارت اتوماتیک، تنظیم دستی، نظارت بر آلارم، و جمع آوری داده ها / ارتباطات در یک.سیستم کنترل دمای کوره و فشار از سیستم کنترل متشکل از کنترل کننده OMRON + Advantech + نرم افزار Visual Basic برای کنترل خودکار و نظارت آنلاین استفاده می کند. ایستگاه کنترل کامپیوتری فوقانی Advantech پارامترهای لازم فرآیند کوره را کنترل و کنترل می کند. در عین حال، با توجه به الزامات استاندارد UL910 / NFPA262، یک اتاق آزمایش احتراق اختصاصی می تواند برای آزمایش احتراق تنظیم شود،این اتاق آزمایش احتراق به طور موثر کوره تونل افقی استاینر را جدا می کند، پایان اندازه گیری تراکم دود را در یک اتاق تاریک نصب کنید ، از دخالت نور خارجی اجتناب کنید ، منطقه آزمایش سوزان ، روش طراحی مستقل را مطابق با الزامات استاندارد اتخاذ کنید ،باید جریان هوایی آزاد را فراهم کند.بنابراین، در طول کل آزمایش، اتاق را تحت فشار هوا کنترل شده 0-12 Pa (0-0.05 اینچ حجم آب) بالاتر از فشار هوا اطراف نگه دارید. دمای در 18.3 درجه C-26.7 ° C (65 ° F-80 ° F) و رطوبت نسبی 45-60٪

2.1.1 شرایط طراحی

نوع کوره: کوره تونل افقی استاینر

ابعاد اصلی کوره: اندازه کوره 7620mm * 451mm * 305mm

تعداد پوشش کوره: کوره تونل افقی استاینر: 1 پوشش کوره

درجه حرارت کار کوره: تا 600 °C (درجه حرارت گاز دود)

سوخت: متان با خالصیت حداقل 95٪

️ ارزش گرمای سوخت: 3500btu / lb

فشار سوخت: 0.4-0.5MPa

مدل سوزنده: سوزنده دوتایی 3/4 اینچی شکل U

دمای خروجی لوله دود: <250 درجه سانتیگراد، معمولا دمای گاز دود در حدود 200 درجه سانتیگراد کنترل می شود.

روش آزمایش شیء مورد آزمایش: بالا بردن سقف اجزای افقی کوره- کوره

شرایط طراحی 15KVA، 380V/220V، 3 فاز.

2.1.2 پارامترهای ساختاری

1. ساختار کوره: آجر آتشگیر + صفحه فولاد ضد زنگ SUS304
2. ساختار کف کوره: آجر آتشگیر 229mm x 114.5mm x 64mm
3. نوع و مقدار سوزنده: سوزنده دوگانه شکل U 13/4 اینچی.
4. روش خروجی دود: خروجی دود مکانیکی + مخلوط هوا سرد در دیوار پشت
5. روش باز کردن درب کوره: اجزای افقی کوره-پرفریبازی سقف و انتقال (تعمیر شده توسط مشتری)

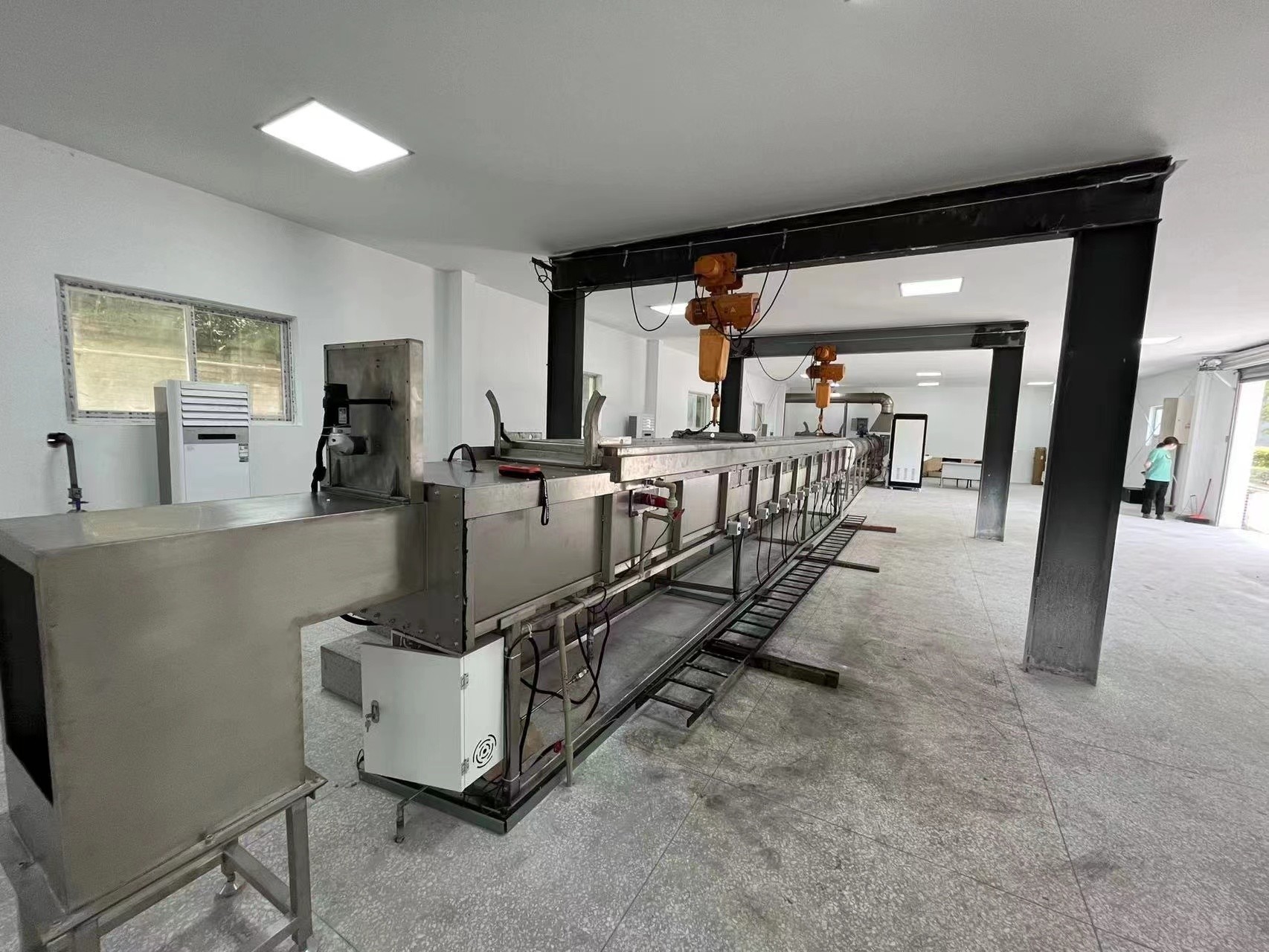

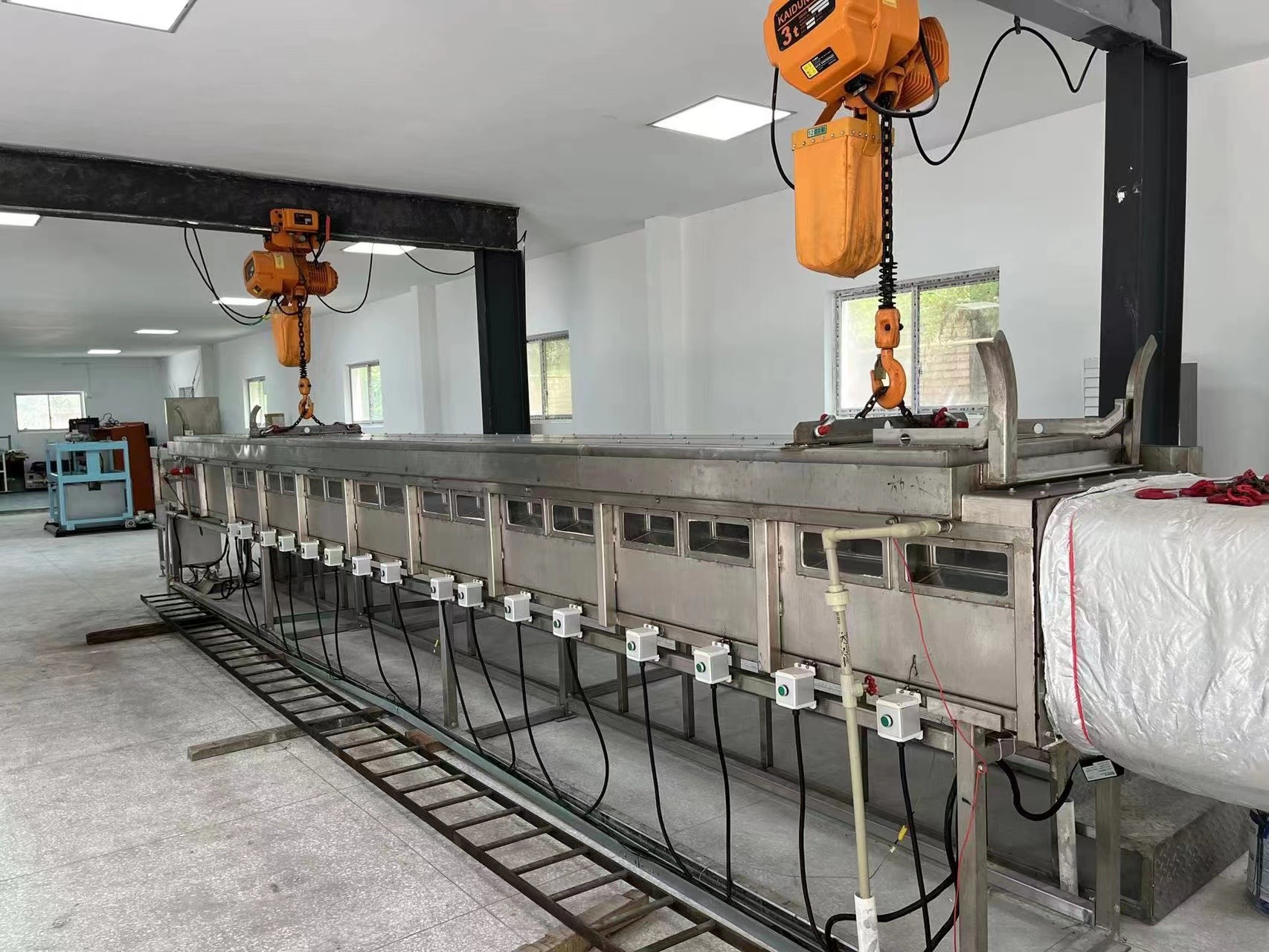

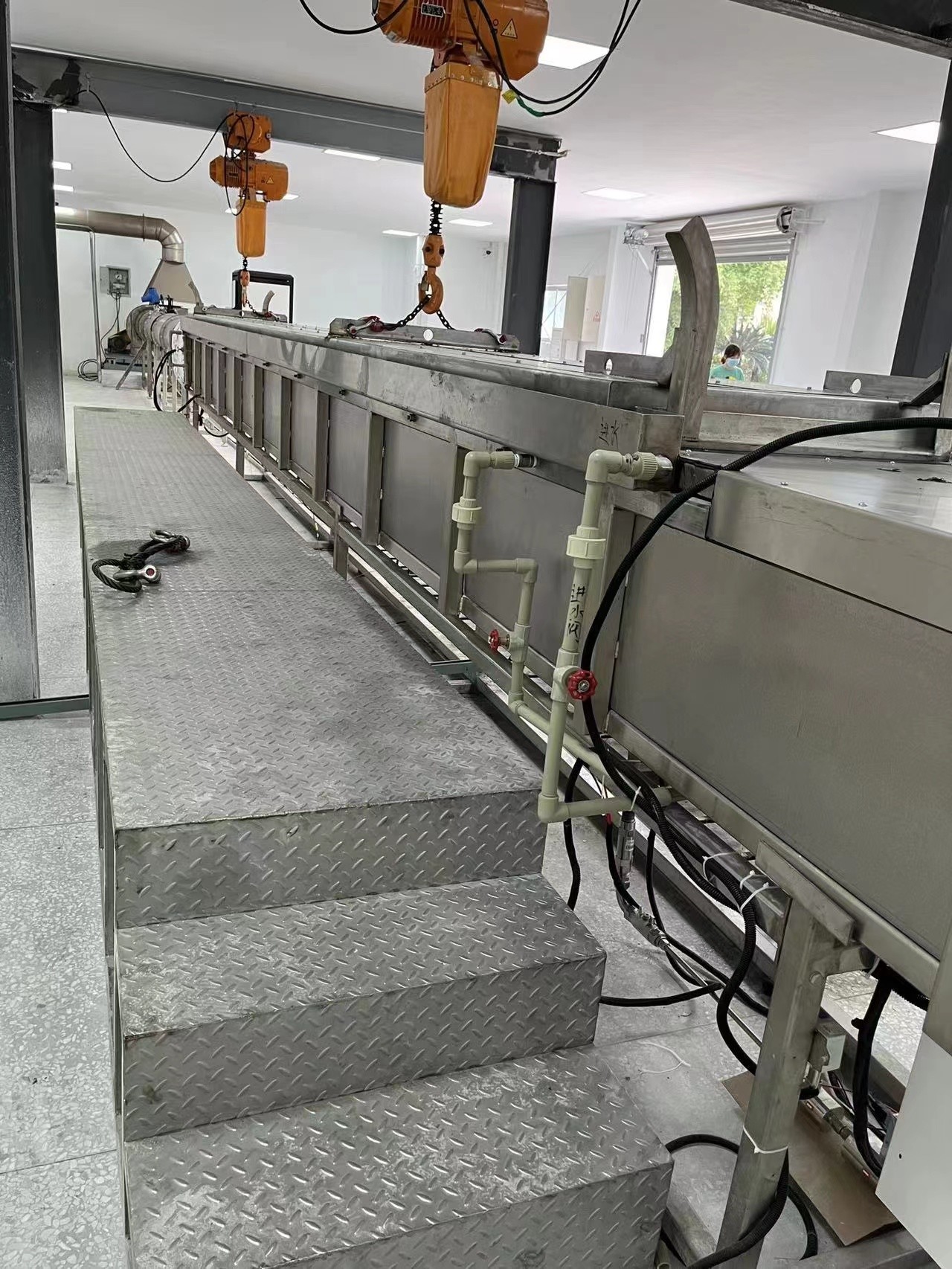

6. نمودار کوره

2.1.4 هدف:

اتاق فرنه تونل استاینربرای تست ASTM E84 مواد ساختمانی.

2.1.5 اصول طراحی

اتخاذ اصول تکنولوژی پیشرفته، قابلیت اطمینان، ایمنی و عقلانیت اقتصادی

2.2 ساختار کوره

2.2.1 پوسته کوره

ساختار فولادی کوره از لوله مربع / لوله مستطیل تشکیل شده است ، طرفی عمودی و صفحه فولادی بدن کوره است. پس از جوش با قدرت بالا ، یک کل جامد تشکیل می دهد ،که می تواند بدون تغییر شکل برای مدت طولانی استفاده شود.

صفحه فولادی بدن کوره:SUS304،δ=3mm

قاب کوره:Q235-A، لوله مربع / لوله مستطیل

میله های متقاطع کوره:Q235-A، لوله مربع/ لوله مستطیل

پنجره:گلاس کوارتز و ترکیب لایه های دوگانه شیشه،δ=3mm،70mm±6mm×280mm±38mm

شاتر از سطح کف اتاق 74 ~ 78 میلی متر باز می شود. شاتر می تواند تنظیم شود.

سوزان در فاصله 1372±10mm از ورودی هوا قرار دارد. پورت سرعت هوا 381±5mm از ورودی هوا است.

مکان ترموپول ها

1. یک ترموپول 18 awg در فاصله 7000±10mm از پورت سوزنده (که در هوا قرار دارد) واقع شده است.
2. یک ترموپول 18 awg در 3960±10mm از پورت سوزنده واقع شده است ((در زیر کف جاسازی شده است) ؛

یک ترموپول 18 awg در 7090±10mm از پورت سوزنده (در زیر کف جاسازی شده) قرار دارد.

لبه ها از فولاد Q235-A ساخته شده اند، با دستگاه خنک کننده آب.

2.2.2مواد مقاوم به کوره

سنگ شکن کوره آزمایش از آجر های آتشگیر تشکیل شده است.در عین حال، به منظور ارائه آشفتگی هوا مورد نیاز در طول فرآیند احتراق، با قرار دادن شش 229mm طول × 114 به دست آمده است.5mm عرض × 64mm ضخامت آجر مقاوم در برابر گرما ((خط عمودی بلند دیوار و 114.5mm خط موازی طول). با توجه به اندازه گیری خط مرکزی سوزان به خط مرکزی آجر آتش شکن,آجر آتش شکن در نزدیکی پنجره (بدون مسدود کردن پنجره) 1.98m±152mm,3.96m±152mm و 5.79±152mm، فاصله از طرف دیگر 1.37m±152mm است،2.90m±152mm و 4.88m±152mm

بالاترین مقاومت دمایی: 1427°C (2600°F)

تراکم عمده: 0.77±0.046g/cm3

رسانایی حرارتی در دمای متوسط:

260°C ((500°F) 0.23W/m·°C

538°C ((1000°F) 0.27 W/m·°C

815°C ((1500°F) 0.32 W/m·°C

1093°C ((1500°F) 0.37 W/m·°C

2.2.3درب کوره و مکانیسم فشار

عملکرد درب کوره در بالای بدن کوره به عنوان یک دستگاه مهر و موم برای بدن کوره. از فلز و عایق های غیر ارگانیک تشکیل شده است. عایق های تشکیل شده از عایق های غیر ارگانیک،مواد عایق ناپذیری غیر ارگانیک با ضخامت 51mm ± 6mm

درب کوره افقی توسط فولاد بخش جوش داده شده است، استفاده از خود وزن روش بلند عمودی به فشرده، برای مشاهده وضعیت کوره،پنجره های مشاهده ای که در هر دو طرف دیوار کوره نصب شده اندبرای به دست آوردن یک مهر و موم موثر، مهر و موم آب موثر به عنوان یک مهر و موم بین درب کوره و بدن کوره عمل می کند،استفاده از آب شیر به عنوان منبع آب گردش می تواند نه تنها یک مهر و موم برای بازرسی کیفیت بدن کوره و درب کوره، اما همچنین گرما را در طول آزمایش احتراق از بین می برد و به طور موثر از بدن کوره محافظت می کند.

آزمايشگاه بايد جرثقيله اي براي بلند کردن پوشش داشته باشه

حداکثر دمای استفاده موثر تا 1050°C؛

تراکم: 335±5kg/m3

رسانایی حرارتی: 0.085W/mK@400 °C

ابعاد 7620±50mm*451±5mm*305±5mm
