دستگاه تست خستگی عمودی و افقی دوچرخه تست خستگی دینامیکی افقی قاب دوچرخه

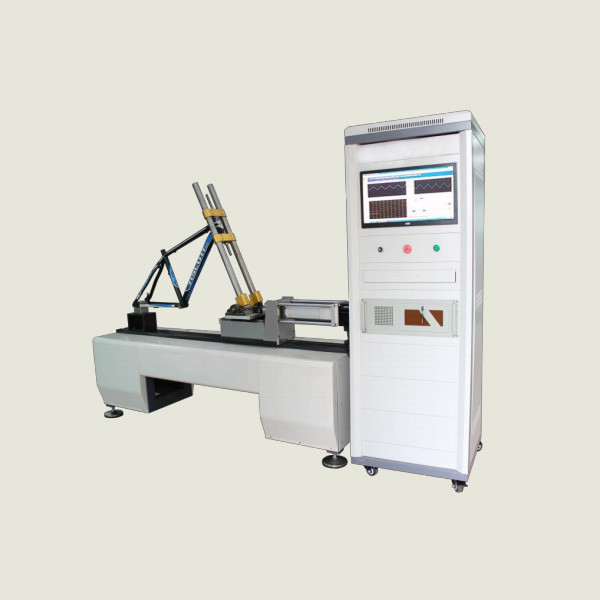

تستر خستگی دینامیک افقی قاب دوچرخه
کاربرد تستر خستگی دینامیک افقی قاب دوچرخه
این دستگاه برای قاب دوچرخه برای انجام تست خستگی.این می تواند تست خستگی پدال زدن قاب دوچرخه EN 15194 دوچرخه برقی، ISO4210-6.4.4 تمام سبک های قاب این مشخصات تست را آزمایش کند.
اصول تست
طبق استاندارد: دوچرخه برقی EN 15194، ISO4210، رودستر EN14781، دوچرخه کوهستان EN14766، خودرو شهری EN14764.طراحی شده توسط استانداردهای تست نه کشور CNS، JIS، DIN، NF، ISO، CPSC، CSA، AS، BS.
روش آزمون
1 قاب را بر روی دستگاه تست طبق روش استاندارد ثابت کنید و موقعیت چنگال را می توان به صورت دستی تنظیم کرد تا متناسب با اندازه قاب باشد.
2 راننده و دوشاخه ماشین را روی محور غلتکی ثابت کنید و قلاب عقب را روی محور عقب ثابت کنید و بلوک ثابت محور عقب را قفل کنید.
3 مجموعه فیکسچر بارگذاری نیروی عمودی قاب را مطابق با روش استاندارد به دستگاه آزمایش وصل کنید، ارتفاع تیر بارگیری را می توان به صورت دستی متناسب با ارتفاع قاب تنظیم کرد.
4. مقدار نیروی تست و تعداد دفعات مورد نیاز برای آزمایش را روی رایانه تنظیم کنید.
5. حداکثر تغییر شکل قاب مجاز را تنظیم کنید، دستگاه به طور خودکار پس از تجاوز از مقداری تغییر شکل، آزمایش را متوقف می کند.
6. برنامه آزمایش را برای شروع آزمایش شروع کنید، آزمایش به تعداد دفعات تعیین شده یا آسیب قطعه آزمایش می رسد، به طور خودکار آزمایش را متوقف کرده و نتایج آزمایش را حفظ می کند.
چرخه تست خستگی افقی و مقدار نیرو
| نوع دوچرخه |
دوچرخه های شهری |
دوچرخه های کودکان |
دوچرخه های کوهستان |
مسابقه |
|
مقدار نیروی رو به جلو
F/N
|
450 |
450 |
1200 |
600 |
| مقدار نیروی رو به عقب F/N |
450 |
450 |
600 |
600 |
| چرخه دوره آزمون |
100000 |
100000 |
50000 |
100000 |
پارامترهای فنی
| حداکثر فرکانس دستگاه |
5 هرتز |
| ظرفیت سنسور |
سنسور نوع دیسک 5000N*1pcs |
| وضوح عنصر بارگذاری |
1/10000 |
| سیلندر برق |
سروو کنترل سیلندر الکتریکی |
| سکته مغزی جابجایی |
150mm (±75mm) |
| تعداد تست ها |
0-999999 خودسرانه تنظیم شده است |
| روش کنترل |
کنترل کامل حلقه بسته را مجبور کنید |
| حداکثر فرکانس دستگاه |
کنترل خودکار کامپیوتری، با جابجایی، نیرو، زمان و سایر روش های کنترل |
| نرم افزار کنترل |
نرم افزار ویژه ای که خود توسعه یافته است |
| روش نمایش |
کنترل و مانیتور کامپیوتر |
| اکتساب داده ها |
کارت اکتساب پرسرعت |
| فرکانس اکتساب نیرو |
＞200 کیلوهرتز |
| شکل موج نیرو |
موج سینوسی |
| توقف خودکار |
توقف خودکار زمانی که نیرو به تنظیمات نمی رسد، توقف خودکار زمانی که قطعه آزمایش آسیب دیده است |
| فرمت چاپ گزارش |
نتایج تست خود صرفه جویی برای تهیه گزارش |
|
دستگاه تست
|
1 مجموعه
|
|
وزن
|
400 کیلوگرم
|
|
منبع تغذیه
|
AC220V,15A
|
|
بعد، ابعاد، اندازه
|
میز تست: 2400 * 820 * 900 میلی متر
کابینت کنترل: 600*600*1830mm (L*W*H)
|
توضیحات عملکرد آنلاین کامپیوتر
1. کنترل کننده تبدیل سیگنال.
(1) سنسور بار
(2) جمع کننده تبدیل سیگنال
تابع پایه برنامه آزمایش لوله زینی را برای به دست آوردن اطلاعات زیر اجرا می کند.
(1) نیروی زمان واقعی در مقابل منحنی زمان
(2) فرکانس زمان واقعی در مقابل منحنی زمان
(3) حداکثر مقدار نیروی کششی
(4) مقادیر زمان واقعی شکستگی
(5) مقایسه نمودارها
(6) انحراف معیار
