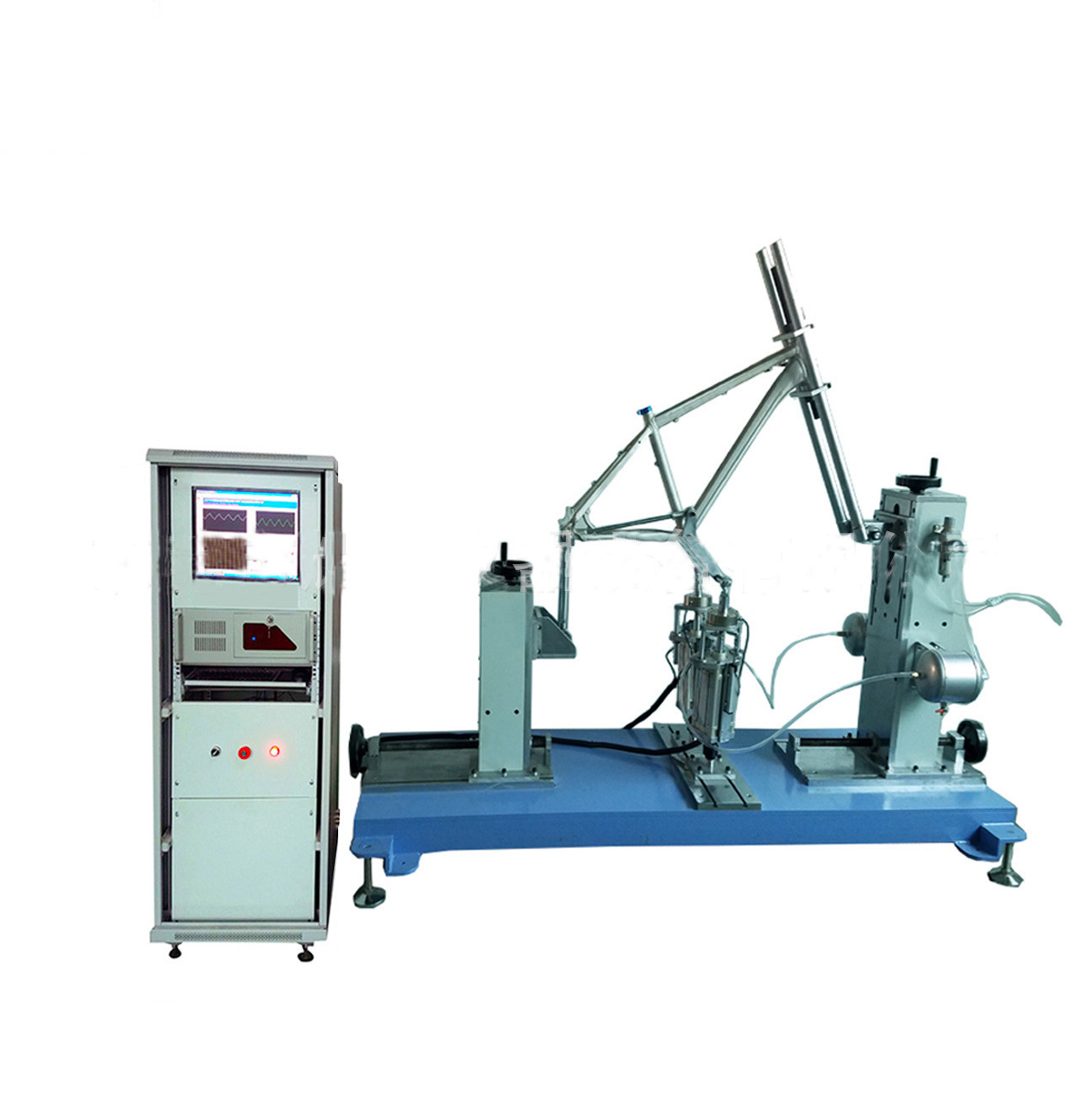

تستر خستگی دینامیک نیروی پدال پنج طرفه قاب دوچرخه
استفاده از قاب دوچرخه پنج طرفه پدال نیروی پویا تستر خستگی
این دستگاه برای قاب دوچرخه برای انجام تست خستگی.این می تواند تست خستگی پدال قاب دوچرخه EN 15194 دوچرخه برقی، ISO4210-6.4.3 همه سبک های قاب این مشخصات تست را آزمایش کند.
اصول تست
دوچرخه برقی EN 15194، ISO4210، رودستر EN14781، دوچرخه کوهستان EN14766، خودرو شهری EN14764.طراحی شده توسط استانداردهای تست نه کشور CNS، JIS، DIN، NF، ISO، CPSC، CSA، AS، BS.
پارامترهای فنی
| حداکثر فرکانس دستگاه |
5 هرتز |
| ظرفیت سنسور |
سنسور نوع دیسک 5000N*2pcs |
| وضوح عنصر بارگذاری |
1/10000 |
| سیلندر برق |
سروو کنترل سیلندر الکتریکی |
| سکته مغزی جابجایی |
150mm (±75mm) |
| تعداد تست ها |
0-999999 خودسرانه تنظیم شده است |
| روش کنترل |
کنترل کامل حلقه بسته را مجبور کنید |
| حداکثر فرکانس دستگاه |
کنترل خودکار کامپیوتری، با جابجایی، نیرو، زمان و سایر روش های کنترل |
| نرم افزار کنترل |
نرم افزار ویژه ای که خود توسعه یافته است |
| روش نمایش |
کنترل و مانیتور کامپیوتر |
| اکتساب داده ها |
کارت اکتساب پرسرعت |
| فرکانس اکتساب نیرو |
＞200 کیلوهرتز |
| شکل موج نیرو |
موج سینوسی |
| توقف خودکار |
توقف خودکار زمانی که نیرو به تنظیمات نمی رسد، توقف خودکار زمانی که قطعه آزمایش آسیب دیده است |
| فرمت چاپ گزارش |
نتایج تست خود صرفه جویی برای تهیه گزارش |
| دستگاه تست اختیاری است |
1) 1 مجموعه فیکسچر خستگی پدال قاب.
2) 1 مجموعه جیگ پویا خمش چنگال جلو.
3) 1 ست جیگ خستگی فرمان
4) 1 ست جیگ خستگی زین.
|
| وزن |
400 کیلوگرم |
| منبع تغذیه |
AC220V,15A |
| بعد، ابعاد، اندازه |
میز تست: 1700*1300*2400mm کابینت کنترل: 600*600*1800mm (L*W*H) |
توضیحات عملکرد آنلاین کامپیوتر
1. کنترل کننده تبدیل سیگنال.
(1) سنسور بار
(2) جمع کننده تبدیل سیگنال
2. توابع اساسی برنامه آزمایش لوله زینی را برای به دست آوردن اطلاعات زیر اجرا کنید.
(1) نیروی زمان واقعی در مقابل منحنی زمان
(2) فرکانس زمان واقعی در مقابل منحنی زمان
(3) حداکثر مقدار نیروی کششی
(4) مقادیر زمان واقعی شکستگی
(5) مقایسه نمودارها
(6) انحراف معیار
(7) مقدار متوسط
(8) دو میل لنگ جایگزین 175 میلی متر طول دارند (L) و دو میل لنگ جایگزین با زاویه افقی شیبدار 45 درجه تنظیم می شوند (تحمل ±2 درجه)
موقعیت عمودی میل لنگ جایگزین 75 میلی متر (Rc) از خط مرکزی قاب در فاصله 50 میلی متری تا سنبه پایه محور عقب است و مرکز محور عقب با خط عمودی زاویه قائمه دارد.
نمودارها و تصاویر تجهیزات
توجه داشته باشید:لطفاً برای فرکانس آزمایش به ISO 4210-3:2014، 4.5 مراجعه کنید
مقدار نیروی اعمال شده به رکاب
| نوع دوچرخه |
دوچرخه های شهری |
دوچرخه های کودکان |
دوچرخه های کوهستان |
مسابقه |
| مقدار نیروی F/N |
1000 |
1000 |
1200 |
1100 |
