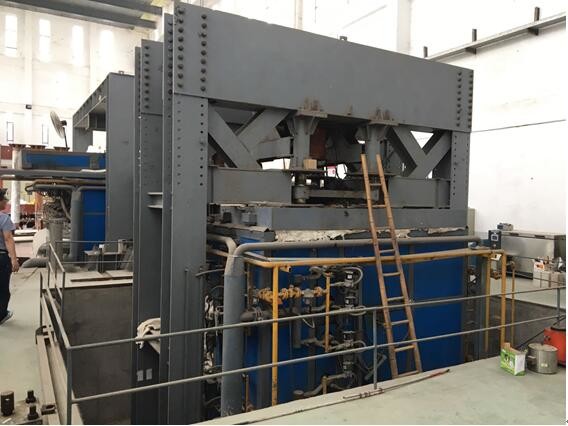

ISO834-1 تست تجهیزات احتراق افقی چند منظوره، کوره تست احتراق
کاربرد
مناسب برای اعضای باربری و غیر باربری مانند دیوارها، تیرها، ستون ها، اسلب ها، سقف ها و سقف ها. دیگر ساختارها، اتصالات و سازه ها می تواند به عنوان مرجع استفاده شود.
رعایت استانداردها
"روش آزمون آتش سوزی ساختمان قسمت 1: الزامات عمومی"، ISO834-1: 1999 "اجزای سازنده ساختمان آتش آزمایش قسمت 1: الزامات عمومی
پارامترهای فنی
کوره تست نسوز: یک کوره تست افقی با اندازه 6M (طول) x 6M (عرض) x 3M (بالا) (می توان سفارشی)، و داخلی از مواد عایق مقاوم در برابر درجه حرارت بالا ساخته شده است.
دستگاه بارگیری: بارگیری مکانیکی برای جابجایی جرثقیل پل در داخل ساختمان. قابلیت شبیه سازی بارگذاری یکنواخت، بارگذاری متمرکز، بارگذاری محوری یا بارگیری غیر عادی.
قاب پشتیبانی: با چهار غلتک به براکت گوه بر روی قاب متصل شده است.
ترموکوپلها: ترموکوپلها در کوره، ترموکوپلهای عقبگرد، ترموکوپلهای متحرک، ترموکوپلهای داخلی، ترموکوپلهای درجه حرارت محیط در مناطق مختلف توزیع میشوند.
Probe اندازه گیری فشار کوره: پروب اندازه گیری T شکل با دقت اندازه گیری ± 2Pa
تست قطر قطر قطعه: ± 0.1mm قطر قطر 6mm ± 0.2mm قطر 25mm
سیستم احتراق: سیستم توزیع گاز (در عرض 10 متر)، نازل آتش (نه کمتر از 20) و شیر تنظیم
منبع گاز احتراق: گاز طبیعی (متعلق به کاربر)
جریان گاز: 0 ~ 100L / min دقت اندازه گیری 2.5
جریان هوا: 0 ~ 50m3 / min دقت اندازه گیری ≤ ± 0.5m3 / min
ظرفیت مخزن گاز: ≥50 کیلوگرم × 6
سیستم کنترل دمای کوره: حداکثر نقطه نمونه برداری 10 نقطه
سیستم تهویه و دمپر کنترل و غیره
اندازه گیری حرارت تابش سطح پشتی قطعه آزمایشی: 0 ~ 10W / cm2
کنترل درجه حرارت و فشار کوره از طریق سیستم کنترل از طریق RS485 کامپیوتر متصل می شود. ولتاژ خروجی DC از سنسورهای آزمون احتراق مانند ترموکوپل ها و سنسورهای فشار به شکل دیجیتال تبدیل می شود و سپس می تواند به سیستم کامپیوتری برای نمایش و ذخیره سازی منتقل شود.
