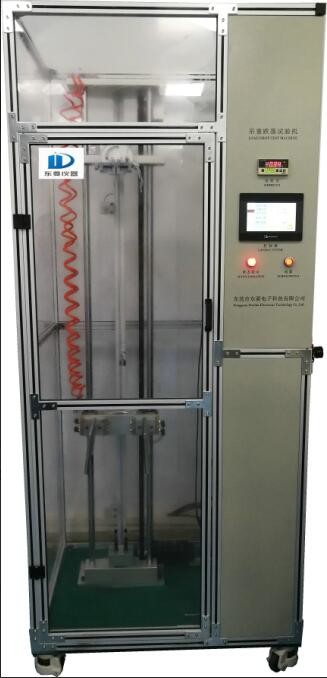

صفحه لمسی + PLC تجهیزات آزمایش آزمایشگاهی کامپیوترهای لپ تاپ دستگاه آزمایش قطره

1کاربرد محصول

این دستگاه برای ارزیابی تاثیر محصول بر عملکرد محصول استفاده می شود وقتی که به طور غیر منتظره ای در طول استفاده واقعی از محصول سقوط کند.برای محصولات الکترونیکی کوچک مانند تلفن های همراه مناسب است.، PAD ها، کتاب های الکترونیکی و فرهنگ لغات های الکترونیکی که برای سقوط در یک جهت مشخص یا موقعیت مشخص آزمایش می شوند.

2ساختار و اصل سیستم

شرح اصل: سیستم از صفحه لمسی برای برقراری ارتباط با PLC استفاده می کند، کنترل موتور سرو را برای هدایت کلیمپ لیوان مکش بر روی مکانیسم سقوط برای بلند کردن کنترل می کند.و همکاری با عمل دستگاه unhooking و لیوان مکش برای تحقق آزمایش قطره. 3 لیوان مکش جهت های مختلف برای پاسخگویی به آزمایش سقوط کاربر از لبه ها، گوشه ها و چهره های محصول

3ویژگی های محصول

3.1 راهنمای خطی دو ستون، سرو موتور + حرکت کمربند زمانبندی، می تواند ارتفاع آزمایش را به صورت دلخواه تنظیم کند، رمزگذاری خارجی به طور مستقیم موقعیت واقعی افزایش را تشخیص می دهد.موقعيت گرفتن دقيقاً بهتره

3.2 سه زاویه مختلف از لیوان های مکش برای دستیابی به آزمایش چند زاویه ای از نمونه ها، عملکرد جذب محرک خودکار، دو لیوان مکش در هر زاویه،اجتناب از چرخش زاویه در هنگام سقوط عمودی

3.3 صفحه لمسی + کنترل PLC با پاسخ بالا و تمام قطعات کنترل الکتریکی از مجموعه های کامل محصولات وارداتی استفاده می کنند، سرعت پاسخ سریعتر و عملکرد پایدارتر است.و داده هایی مانند شتاب، حداکثر سرعت فرود و زمان آزمایش می تواند اندازه گیری شود.

3.4 فریم محیطی کاملاً بسته و درب محافظ با قفل الکترومغناطیسی حفاظت قابل اطمینان تری برای ایمنی اپراتور فراهم می کند

3.5 انتخاب ژنراتور خلاء با جریان بالا برای جذب بیشتر و آزمایش برای نمونه های بزرگتر

3.6 عملکرد جبران خلاء سریع برای کاهش چسبندگی نمونه های آزمایش و لیوان های مکش و قطره دقیق تر است

3.7 صفحه سقوط به طور مستقیم بر روی زمین قرار می گیرد تا از عوامل دیگر جلوگیری شود و آزمایش را به واقعیت نزدیک تر کند.

4. کارکرد اصلی

4.1 آزمایش سقوط جهت دار

4.2 آزمایش سقوط آزاد

4.3 توابع اتوماتیک و دستی

4.4 تابع تعویض ارتفاع مرجع

4.5 ارتفاع سقوط، سرعت پایان و تعداد آزمایشات را می توان تنظیم کرد

4.6 تعویض سریع خلاء

4.7 عملکرد اندازه گیری داده ها، محاسبه خودکار شتاب، سرعت فرود، زمان آزمایش و غیره؛

4.8 عملکرد حفاظت از درب ایمنی کاملا بسته شده (در درب ایمنی باز است، تجهیزات روشن نمی شوند، از ایمنی اپراتور محافظت می کنند)

5پارامترهای فنی

5.1 ارتفاع سقوط: می تواند در محدوده 400-1800mm تنظیم شود، دقت جابجایی ±1mm است و شتاب کامل در طول سقوط: خطا در حدود 0.2g است.نمونه را کنترل کرد تا از ارتفاع 1 متر از دستگاه سقوط کند و سرعت لحظه ای هنگام تماس با کف >4 بود.2 m/s انحراف سطح سقوط: جهت گیری محصول و انحراف اولیه در هنگام فرود بیش از 5° نیست. اگر بیشتر از 5° باشد، آزمایش سقوط شکست خورده است.میزان موفقیت کاهش کنترل شده >99٪ است.

5.2 زاویه سقوط: 0°، 45°، 90°، 2 سطح بزرگ، 4 جنبه، 8 لبه و 4 گوشه از نمونه مستطیل که می تواند سقوط کند

5.3 استانداردهای مربوطه: محصول با استاندارد IEC68-2-32 مطابقت دارد

5.4 مشخصات و مقدار لیوان مکش: Ф16mm لیوان مکش، 6

5.5 داده های آزمایش: ارتفاع سقوط، شتاب، سرعت پایانی، زمان آزمایش، تعداد آزمایشات و غیره

5.6 وزن نمونه آزمایش: حداکثر مجاز 1000g

5.7 اندازه سطح قطره: 350*350*50mm

5.8 مواد سطح قطره: (ممکن است سفارشی شود)

گرینیت گرانتیک سفید، سطح درخشان است، بدون خراش های آشکار، سوراخ ها و دندانهای؛ ضخامت 49 ~ 51mm است؛ مسطح <1mm. پس از قرار دادن ثابت بر روی دستگاه قطره،توپ فولادی با جرم 32g آزاد است که از ارتفاع 50 سانتی متر سقوط کند.، و ارتفاع پرتاب 30-40 سانتی متر است؛ ارتفاع آزادانه از ارتفاع 100 سانتی متر کاهش می یابد و ارتفاع پرتاب از 70 تا 80 سانتی متر است.

روش بازرسی: استفاده از جاروبرقی و یک پارچه برای حذف سطح، و سپس لمس سطح با کف دست به طور بصری احساس کنید که آیا یک تپش وجود دارد؛ اگر شما می توانید خار را به طور شهودی احساس کنید،سطح بی کیفیت است..

تخته چوبی: تخته چوبی با تراکم بالا با ضخامت 3 سانتی متر. توپ فولادی با کیفیت 130 گرم از ارتفاع 50 سانتی متر سقوط می کند، ارتفاع پرتاب 10-15 سانتی متر است؛ ارتفاع از 70 سانتی متر سقوط می کند و ارتفاع پرتاب 15 سانتی متر-20 سانتی متر است.

5.9 خشکی سطح قطره: مقادیر خشکی لوح های سنگ مرمر و سیمان به ترتیب 0.59μm و 1.29μm است (داده های مرجع)

6.الزامات محیط کار و محیط ذخیره سازی

6.1 دمای کار و رطوبت: دمای 18 °C ~ 30 °C، رطوبت 40٪ ~ 60٪ (غیر منجمد)

6.2 دمای ذخیره سازی و رطوبت: دمای -10 °C ~ 60 °C، رطوبت 40٪ ~ 60٪ (غیر منجمد)
