EN1363 تجهیزات آزمایش قابل احتراق دوامدار / اجزای ساختمان

تجهیزات تست اشتعال پذیری بادوام / کوره عمودی تست آتش اجزای ساختمان

استفاده کنید

استاندارد EN 1363 عمدتاً در مورد الزامات مقاومت در برابر آتش اجزای تکمیل مصالح ساختمانی در دمای بالا است.

معرفی محصول

طراحی کوره آزمایش حریق مطابق با الزامات مربوطه EN1363-1، 1363-2 منحنی های هیدروکربن و استانداردهای ISO در تست های عملکرد آتش برای اجزای مصالح ساختمانی است و مشابه Sintef (نروژ)، LGAI (اسپانیا)، PSB (سنگاپور) است. ، OTIS (فرانسه)، Vetrotech (سوئیس)، Chiltern International (بریتانیا)، AGCFlatglass (بلژیک)، Bodycote Warrington Fire (بریتانیا)، مرکز تشخیص حریق شرق دور (چین) و توماس بل رایت (دبی) .این تجهیزات به طور ویژه در طول سالیان متمادی طراحی و بهبود یافته اند تا روشی قابل اعتماد و دقیق برای آزمایش پیکربندی های مختلف نمونه و اجزای لازم محفظه احتراق ایجاد کنند.انواع مختلفی از نمونه های آزمایش محدود کننده را می توان بر روی محفظه احتراق قرار داد.قاباین دستگاه پاسخ نمونه به گرمایش در زمان‌ها، دماها و فشارهای مشخص را با معیارهای عملکردی خاص کنترل می‌کند.

اجاق گاز در کارخانه ما تولید، نصب و آزمایش می شود و با توجه به عملکرد از پیش تعیین شده شما، در بسته های مناسب برای بارگیری سنگین جدا شده و به داخل تریلر حمل می شود.

دیوار کوره با رنگ مقاوم در برابر حرارت آبی Hammer پاشیده می شود، طبق مقررات فعلی پیکربندی سیستم لوله کشی.

کوره دما را تا 1250 درجه سانتیگراد آزمایش کرد.

پارامترهای فنی

آستر کوره:

به طور کلی آجرهای عایق کلاس 1400 با عایق خاک دیاتومه و مواد فوق عایق با دمای پایین در نواحی خاص و با استفاده از تراکم 42 درصد تا حد امکان در تمامی مناطق خطرناک و نواحی پایه احتراق مناسب برای اتصال سیمانی اندود می شوند.آجر آلومینا، پوشش داخلی عایق کافی را در طول آزمایش دمای بالا 6 ساعته فراهم می کند.

مواد ریختگی قابل تعویض، متراکم، با استحکام بالا، آجرهای نسوز پیش ساخته، در اطراف ساختار فولادی در جلوی محفظه احتراق محکم می‌شوند.درگاه مشاهده دیرگدازهای پیش ساخته با ریختن یک ماده نسوز سبک در یک پوسته ساختاری فولادی ساخته می شود که در صورت نیاز برای تعمیر می تواند از بیرون جدا شود.دیافراگم دوربین فیلمبرداری را می توان به جای درگاه مشاهده مواد نسوز برای مطابقت با نیاز مشتری استفاده کرد.

سطح مقطع سه زهکش دودکش دایره ای است که هر کدام دارای یک قفل هوا هستند.سه قفل هوا از سازه‌های فولادی ضد زنگ دایره‌ای هستند و شفت‌های آن‌ها با آب خنک می‌شوند.پوشش دودکش در اینجا یک ماده فیبر سرامیکی زیست تخریب پذیر است.

قاب فولاد:

این پوسته از فولاد نرم سازه ای و ورق فلز ساخته شده است و به گونه ای طراحی شده است که ساختاری محکم و بدون تغییر شکل باشد.صفحات تقویت شده سوراخ هایی را برای مشعل ها، شیشه های دید، ترموکوپل ها، فشار و نقاط نظارت ایجاد می کنند.طراحی قاب فولادی برای اطمینان از این است که عملکرد استفاده از آن در نظر گرفته شده است.ماهیت بادوام دستگاه طول عمر آن را در محیط آزمایش تضمین می کند.

این کوره در سه قسمت قابل مونتاژ در محل عرضه می شود.

1) کار فولاد و چدن را پشتیبانی کنید

سطح عمودی به یک پروفیل چدن جامد روی ساختار محفظه احتراق پیچ می شود و به گونه ای طراحی شده است که قابل جابجایی باشد.یک فرورفتگی در ریخته گری برای دریافت و نگهداری مواد پرکننده سرامیکی منبت کاری شده که برای آب بندی قاب محدودکننده عمودی استفاده می شود، تشکیل می شود که با چهار مجموعه براکت گوه/غلتکی محکم شده است.

2) دمپرهای کنترل شده با فشار موتوری

گاز از طریق سه دهانه وارد مجرای عمودی در پشت کوره می شود و سپس به یک دودکش زمینی مشترک می رود.سه قفل هوا موتور محرک هستند و فشار در محفظه احتراق را کنترل می کنند.قفل هوا با آب خنک می شود و مشتریان را ملزم به تامین آب و زهکشی می کند.

3)تجهیزات احتراق

تجهیزات احتراق را به شرح زیر تهیه کنید:

12 نازل مشعل گاز برای احتراق در سطح نمونه

12 لوله هوای قابل انعطاف

12 لوله گاز انعطاف پذیر

12 دریچه پروانه ای هوا دستی

12 دریچه الکترومغناطیسی درجه یک و دریچه گاز دوگانه ترکیبی

12 شاخه گاز

گاورنر 12 بار گاز کم فشار صفر

3 دریچه کنترل اصلی باز متناسب هوا/گاز الکتریکی

12 مجموعه دستگاه کنترل ایمنی مشعل گاز اتوماتیک با اجزای جرقه زنی و UV

12 عدد شمع

12 آشکارساز شعله نوع UV

1 سوئیچ اختلاف فشار هوا

1 سوئیچ فشار منفی

1 سوئیچ فشار بیش از حد

2 عدد کلید فشار گاز

1 گروه خط لوله هوا و گاز به اجاق گاز

1 دریچه اصلی قطع گاز دستی

وجوه عمودی 6 مشعل در هر طرف 6 طرف توسط 3 ناحیه (4 در هر زون) کنترل می شود.

چیدمان تجهیزات احتراق/تجهیزات احتراق و لوله کشی توسط مهندسان گاز ثبت شده ما مطابق با مقررات گاز مطابق با استانداردهای اروپایی تنظیم شده است.سیستم شعله خاموش مشعل جداگانه، دستگاه UV، دستگاه جرقه زنی، دستگاه اینترلاک سوئیچ فشار دیفرانسیل، سوئیچ فشار هوا/شیر برقی، سوئیچ فشار گاز بالا و پایین، سوئیچ فشار منفی، سوئیچ فشار روی کوره، سوئیچ فشار دیفرانسیل فشار هوا، چراغ راه اندازی سوئیچ، کلید محدود قفل هوا و سیستم پاکسازی

4)ترموکوپل ها، موقعیت ها و طراحی مطابق با آخرین مقررات

موقعیت نه ترموکوپل در دیواره پشتی کوره مشخص خواهد شد.در بسته بندی لوازم جانبی، لوله های آلیاژ نیکل-آهن مناسب را برای پشتیبانی از ترموکوپل هایی که ارائه می کنیم عرضه می کنیم.

5)نقاط فشار، موقعیت ها و طراحی مطابق با آخرین مقررات

دو لوله آلیاژ نیکل آهن در هر طرف دیوار محفظه احتراق قرار داده شده است و انتهای لوله ها به شکل "T" است.نقاط فشار همگی به اینورتر سیم کشی میدانی متصل خواهند شد.

6)آنالایزر اکسیژن

نقاط نمونه برداری مشخص شده شامل لوله های آزمایش آلیاژ نیکل آهن و لوازم جانبی می باشد.

7)مشاهده پورت ها

این چهار در دیواره پشتی کوره قرار دارند و از شیشه های مقاوم در برابر حرارت، خنک کننده هوا، اتصال به لوله تامین و سپرهای حرارتی فولاد ضد زنگ تشکیل شده اند.جایگزینی برای این دریچه دید، دیافراگم دوربین است.

8)کار برق

تمام شیرهای برقی، جعبه‌های کنترل ایمنی، شمع‌ها، آشکارسازهای شعله، سوئیچ‌های خلاء و فشار بیش از حد، شیرهای الکتریکی و سوئیچ‌های حد قفل ایمنی توسط مهندسان نصب ما به جعبه اتصال ترمینال سیم‌کشی میدانی متصل می‌شوند.

9)جزییات فنی

برای یک کوره شفت 3 mx 3 m، نیاز گاز حدود 260 متر مکعب گاز طبیعی در ساعت، گاز مایع 130 متر مکعب در ساعت و حداقل فشار 21 mbar است.

آب مورد نیاز، تامین آب سرد خانگی مس قرمز استاندارد 15 میلی متری، نزدیک به هر یک از این سه شیر کنترل فشار، کوره حدود 12 تن وزن دارد.

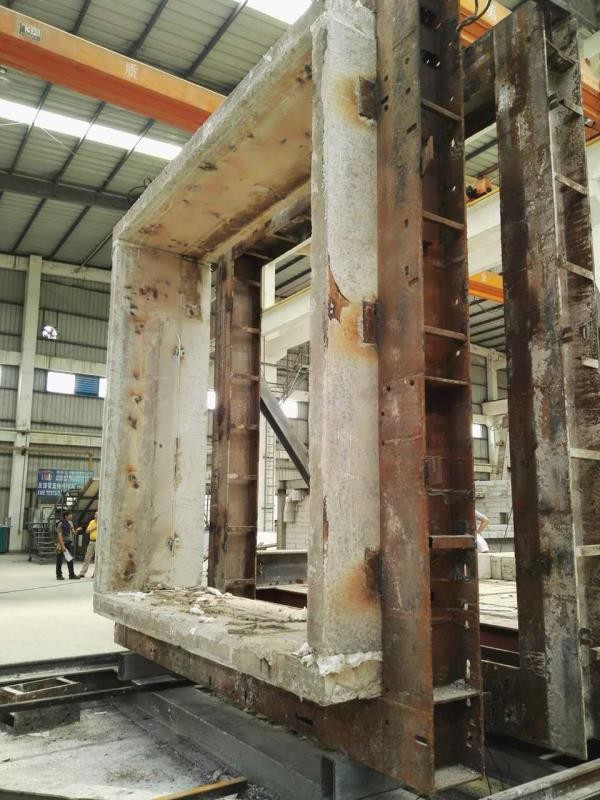

قاب محدود کننده بدون بار برای آزمایش عمودی

ابعاد داخلی 3 متر در 3 متر وزن - تقریبا.5 تن (بدون نمونه)

1. بررسی اجمالی

فریم کامل برای حرکت با جرثقیل پل در داخل ساختمان مناسب است.چهار میله غلتکی به براکت‌های گوه روی قاب متصل می‌شوند تا محکم شوند و به محفظه احتراق مهر و موم شوند.

قاب بیرونی یک قاب محکم ساخته شده از ورق فولادی انعطاف پذیر است که توسط حرارت مستقیم با نسوز و لنگر پیش ساخته با چگالی بالا محافظت می شود.آنها به گونه ای طراحی شده اند که قابل جدا شدن باشند و در حین آزمایش آسیب مکانیکی رخ می دهد.به تنهایی تعویضش کنآجر دارای سوراخی است که به درستی در آن قرار دارد تا نمونه را آسان کند.اندازه داخلی قاب محدود کننده 3 متر در 3 متر است.

کل دستگاه دارای پایه نگهدارنده است تا بتوان قاب را در هر جایی از آزمایشگاه نصب کرد.

نمای کلی ما از سیستم کنترل کوره برای کوره آزمایشی ساخت و ساز با درجه آتش در مقیاس کامل که در این مشخصات ذکر شده است، قابل استفاده است، که جایگزینی بین این دو کوره است.

ما شامل کنترل خودکار و ثبت داده ها، کنترل دستی کامل، نمایشگر VDU، و یک سیستم اندازه گیری قابلیت است که تمام کانال های ورودی حسگر را به صورت جداگانه اندازه گیری می کند و تجزیه و تحلیل داده های تست ترمینال را ارائه می دهد.

سیستم ثبت داده ها در مجموع دارای 240 کانال ضبط در 4 موقعیت ضبط است و قابلیت اندازه گیری از انواع اصلی مبدل های DC تا ترموکوپل های نوع K، N و R، سنسورهای فشار، سنسورهای فشار، سنسورهای جابجایی، آنالایزرهای گاز، لودسل را دارد. و خروجی سنسور فشاربالاترین محدوده ورودی حداقل 5 VDC را در خود جای می دهد و در برابر ESD و اضافه ولتاژ محافظت می کند.یک ولتاژ جداسازی 3000 ولت DC بین ورودی اندازه گیری و کامپیوتر کنترل ارائه می شود.سیستم اندازه گیری به سادگی می تواند عملکرد خود را گسترش دهد.

خروجی تمام کانال های اندازه گیری را می توان در یک ثانیه گرفت.

داده های بلادرنگ در اتاق مانیتورینگ نمایش داده می شوند و ممکن است نمایش دومی در کنار کوره وجود داشته باشد، اما این مورد در این مرحله گنجانده نشده است.

2.توضیحات سخت افزاری

قلب سیستم دارای سطح حفاظتی تا IP65 روی زمین است.این شامل تمام رله ها و منطق مورد نیاز برای کنترل کوره می شود.همه اتصالات خارجی از طریق گلدسته های کابل یا مجرای کابل با رتبه بندی مربوطه انجام می شود.سوئیچ های داخلی از طریق ریل های استاندارد صنعتی DIN با 4 رله قطب نصب شده است که هر یک دارای نشانگر و قفل خاص خود هستند.راه اندازی رابط ریزپردازنده با استفاده از یک سیستم آنالوگ و سوئیچینگ دستگاه های ورودی/خروجی انجام می شود.ارتباط خارجی از طریق رابط استاندارد RS485.تمام کلیدهای داخلی و خطوط کنترل خارجی مطابق با استانداردهای صنعتی 24 ولت هستند.تا زمانی که امکان ذوب وجود داشته باشد، از طریق کلیدهای مینیاتوری و دستگاه های محافظ نشتی به سیستم نصب می شود.

3.کنترل کامپیوتر

شرایط مورد نیاز برای کنترل کامل کامپیوتری اتوماتیک دما و فشار کوره از طریق RS485 به سیستم کنترل متصل می شود.

یک رایانه کنترلی عرضه خواهد شد که می تواند حداقل سیستم گرافیکی 256 مگابایتی، پردازنده 2.66 گیگاهرتز، 2 گیگابایت حافظه و 300 گیگابایت دیسک ثابت را ارائه دهد.سیستم عامل ویندوز XP یا Vista است مگر اینکه غیر از این مشخص شده باشد.

اتصال RS485 با عایق نوری به این معنی است که هیچ محدودیت عملی بین کامپیوتر و کابینت کنترل وجود ندارد.از این کامپیوتر برای نمایش اطلاعات کوره از جمله دما و فشار کوره، وضعیت مشعل و موقعیت سوپاپ، از جمله ترموکوپل های نمونه و سنسورهای دیگر مانند خروجی های منحرف شده استفاده می شود.

4.ثبت داده ها با استفاده از سیستم ثبت دوگانه

داده ها در رایانه فوق ثبت شد و در طول آزمایش داده های تجزیه و تحلیل زمان واقعی عملکرد نمونه آزمایش را نشان داد.این دستگاه می تواند صفحه نمایش خود را در یک شبکه کامپیوتری استاندارد پخش کند و هر رایانه ای که به این شبکه متصل است می تواند به اطلاعات آزمایشی وارد شود.از این امکانات می توان برای ارائه داده های آزمایشی به ناظران در آزمایشگاه استفاده کرد.تمام اطلاعات ضبط شده به طور خودکار در رایانه دیگری ذخیره می شود.

5.کنترل دستی

کوره را می توان به صورت دستی کار کرد.سیستم احتراق کامل به هیچ وجه به عملکرد کامپیوتر کنترل وابسته نیست.دکمه روشن شروع را فشار دهید تا فر روشن شود.یک سری نور نشان می دهد که دنباله شفاف به درستی پیشرفت کرده است.هنگامی که همه مشعل های موجود برای مدت زمان از پیش تعیین شده از پانل کنترل مشعل جداگانه خود مشتعل می شوند.اگر در این مدت کوره مشتعل نشود، سیستم باید دوباره پاکسازی شود.محل قرارگیری هوای گاز در هر منطقه و موتور ترمز هوا را می توان به صورت جداگانه یا از طریق یک مجموعه کنترل اصلی تنظیم کرد.در طول آزمایش، ایمنی کوره توسط زنجیره ای از دستگاه های به هم پیوسته کنترل می شود که هر کدام دارای چراغ نشانگر خاص خود هستند.این اینترلاک ها چفت می شوند، به طوری که اینترلاک که باعث بسته شدن کوره می شود گرفته می شود و تا زمان تنظیم مجدد دستی ترتیب شلیک نگه داشته می شود.در عین حال مجهز به تجهیزات هشدار صوتی.

6.رابط اندازه گیری

سیستم ضبط و کنترل داده های توصیه شده ما شامل گروهی از ماژول های 60 کانالی است که در مجموع 240 کانال را تشکیل می دهند.هر ماژول 60 کانالی در محفظه ای با طراحی صنعتی خاص خود قرار دارد که به راحتی به پانل جعبه اتصال اندازه می شود.این دستگاه را می توان در یک مکان ثابت نصب کرد یا به عنوان یک دستگاه سیار با یک کاستور ارائه شده توسط قاب پشتیبانی ارائه کرد.ماژول به سادگی از طریق یک سوکت دیواری به شبکه اندازه گیری وارد می شود تا در اطراف کوره قرار گیرد.

این شبکه اندازه گیری را می توان گسترش داد تا از دستگاه های آن برای آزمایش های دیگر در آزمایشگاه استفاده شود.

رابط اندازه گیری مقاوم در برابر آتش برای تبدیل ولتاژ خروجی DC انواع سنسورهای تست احتراق، مانند ترموکوپل ها و سنسورهای فشار، به شکل دیجیتالی طراحی شده است که سپس می تواند برای نمایش و ذخیره سازی به سیستم های کامپیوتری منتقل شود.هر سنسوری که ولتاژ خروجی DC را فراهم کند می تواند به هر کانالی متصل شود.

دستگاه های خروجی جریان را می توان با افزایش مقاومت خارجی نیز استفاده کرد.جبران اتصال سرد برای همه انواع ترموکوپل از جمله محدوده دمای استاندارد و طولانی ارائه شده است.

طراحی مبدل های AC-DC مورد استفاده در این دستگاه ها یک مبدل با وضوح بالا است که نسبت به سایر طرح ها برای اندازه گیری های فرکانس پایین مزایای زیادی دارد، به ویژه قابلیت برنامه ریزی نویز الکتریکی با انتخاب مناسب فرکانس نمونه برداری.هر کانال را می توان به صورت جداگانه برای بهینه سازی ویژگی های تبدیل نوع سنسور متصل برنامه ریزی کرد.

مدار کانال همچنین شامل فیلترهای ورودی ویژه طراحی شده برای کنترل الکتریسیته ساکن بالا تولید شده توسط انواع خاصی از عناصر تست مقاوم در برابر آتش است.کالیبراسیون خودکار پس زمینه بین اسکن های اندازه گیری انجام می شود.

این دستگاه از طریق یک شبکه چند نقطه ای RS485 ایزوله نوری به سیستم کامپیوتری متصل می شود و تا 256 دستگاه را می توان با یک رشته کابل جفت تابیده در فاصله چند کیلومتری متصل کرد.انواع دیگری از ماژول های قابل اتصال به این شبکه اندازه گیری نیز موجود است.این دستگاه ها دارای ویژگی های دیگری مانند داشتن کانال های ورودی کمتر در هر مکان یا رابط با رله ها، سوئیچ ها و موتورها هستند.
