تست کننده قابل احتراق مواد ساختمانی UL790 تجهیزات آزمایش آتش پوشش سقف

تجهیزات آزمایش قابل احتراق ، UL 790 تجهیزات آزمایش آتش پوشش سقف

معرفی ابزارها

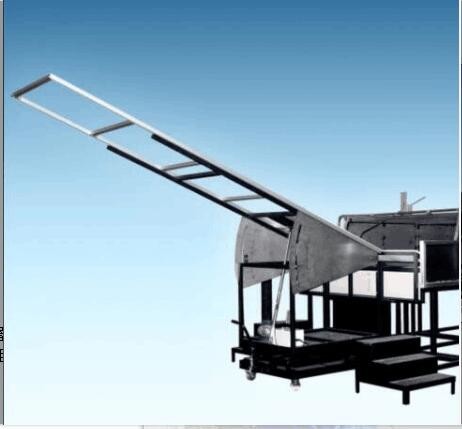

سیستم آزمایش احتراق سقف یک ابزار برای شبیه سازی شرایط واقعی برای ارزیابی مقاومت آتش سقف ها و اجزای آن است.9 متر تا درجه A ~ C برای ارزیابی نمونهدر عین حال، می توان آن را برای آزمایش بازدارنده شعله اجزای سلول های فتوولتائیک استفاده کرد.

پارامترهای فنی

آزمون قابل اشتعال بودن مواد پوشش سقف ASTM E 108
UL790 آزمایش قابل احتراق مواد پوشش سقف
NFPA 256 آزمایش قابل احتراق مواد پوشش سقف
IEC 61730-2 مجموعه سلول های فتوولتائیک,اپلیکیشن A,بررسی حفاظت از آتش, گسترش شعله

ویژگی های اصلی

مواد سقف پلائیوکس، اندازه: 1300 (W) x 1000 (D) x 120 (H) ، برای نصب نمونه های آزمایش استفاده می شود.

ب. یک تخته آزمایشی غیر قابل اشتعال که در انتهای تخته تست نصب شده است می تواند مانع از آتش زدن از زیر تخته تست شود.

c. صفحه ای به شکل فن از فولاد ضد زنگ می تواند زاویه آزمایش را تنظیم کند، اندازه آن: 1440 (L) x 940 (H) mm است.

d. فریم اصلی برای حمایت از پشتیبانی آزمایش استفاده می شود و یک ساختار فولادی مقاوم در برابر خوردگی است، اندازه آن: 1020 (L) x 1000 (D) x 1473 (H) mm است.

e. مجموعه تخت های غیر قابل احتراق که در انتهای جلو قاب نصب شده است، سقف ها و کرنیس ها را شبیه سازی می کند و شعله از سوزنده برای گسترش نمونه، اندازه: 330 (W) x 2130 (D) x 584 (H) mm است.

f. سرعت جریان هوا در پانل آزمایش 19 + 8 km/h (5.5m/sec) است و نظارت آنیمومتر تنظیم شده است.

لوله تشنج مستقل می تواند هوا را از خارج آزمایشگاه خارج کند.

h. کانال هوا مجهز به فیلتر عسل و ورودی گاز برای نصب ورق راهنما است.

ورق توربولانس قابل تنظیم در یک کانال که سرعت باد را تقویت می کند و توربولانس را کاهش می دهد. فولاد ضد زنگ با تغییر فشار باد موقعیت خود را تغییر نمی دهد.

j. مواد کانال هوا از فولاد ضد زنگ و مقاومت در برابر خوردگی و دمای بالا ساخته شده است. اندازه: 2130 (W) x 762 (H) x 3000 (L) mm است.

k. فن 220V، 50HZ و سه فاز است. سرعت باد را می توان به طور خودکار با سیستم عقب تنظیم کرد. حداقل جریان 300m3/min است.

l. رورسر دارای عملکرد سرعت نامحدود متغیر است که می تواند عملکرد را بین 0-100٪ تنظیم کند.

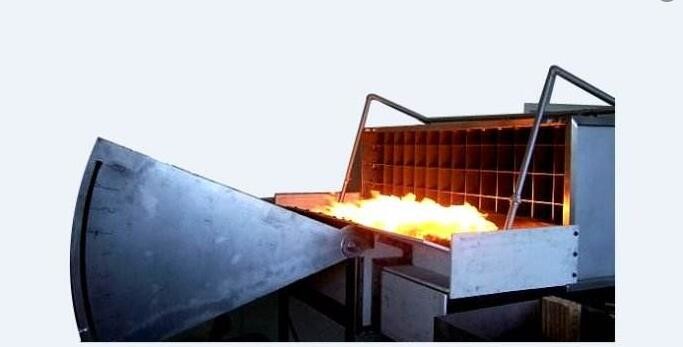

m. سوزان های گاز (برای آزمایش آتش متناوب، گسترش شعله و علامت پرواز) طول 1.12M، قطر 60.3mm و در طرف صفحه آزمایش دارای شکاف 12.7mm عرض 0.91M است.

n. سوزان گاز می تواند 22000Btu/min (387kWh) را فراهم کند و می تواند سرعت جریان گاز را به طور خودکار با توجه به سه نوع درجه احتراق A، B و C تنظیم کند.

o. سیستم روشنایی خودکار ایمنی آزمایش را تضمین می کند. و حداقل فشار بالا الکترود روشنایی اندازه گیری جریان جرم 1.8kVp است.که سرعت جریان گاز را با توجه به استانداردهای مختلف کنترل می کندکلاس A و B: 21000 ~ 22000 Btu/min (369 ~ 387 kWh) 10 دقیقه، کلاس C: 18000 ~ 19000 Btu/min (316 ~ 334 kWh) 4 دقیقه.

p. سیستم جمع آوری داده ها به زبان برنامه LabView نوشته شده است و صفحه جمع آوری داده ها به شرکت NI ایالات متحده ارائه شده است.

q. سیستم جمع آوری اطلاعات شامل قسمت های زیر است:

ماژول ورودی ترموکوپل 16 بیتی

2 ماژول ورودی تبدیل 16 بیتی

3 ماژول ورودی و خروجی داده

4 ماژول 12 بیتی برای تبدیل خروجی

5 4 و 8 صفحه پشت خندق

6 ماژول زمان مشاهده آزمایشگاه

7 زمان مشاهده آزمایشگاهی / ماژول اترنت

r. سیستم کامپیوتری

s. سیستم آزمایش Brand یک سوزان گاز را با شعله ای که قادر به بلعیدن مواد سوزان است فراهم می کند و دمای سوزان گاز را می توان به 880 ± 10 C تنظیم کرد.

t. یک شبکه فلزی می تواند مواد را پشتیبانی کند و سینی قابل چرخش برای تسهیل احتراق کامل مواد است.
