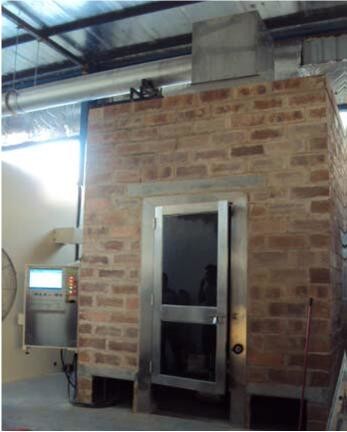

تجهیزات آزمون تست اشتعال آزمایشگاهی، آزمایشگاه UL1685 آزمایشگاه سینی آزمایشگاهی برای کابل
کاربرد
درخواست برای بررسی آزمون آتش سوزی عمودی برای تعیین مقادیر انتشار شعله کابل و انتشار دود هنگامی که کابل به یک منبع اشتعال شعله ور تحت تأثیر قرار می گیرد. (این چیزی نیست به منظور کابل، مانند برق، مخابرات و غیره)
اجزای اصلی از جمله
a سیستم کنترل منبع سیستم جرقه زنی
سیستم کنترل اگزوز دیم و کل برج
c.Gas فشار و سیستم کنترل جریان
d.Smoke سیستم انتقال اندازه گیری و اندازه گیری دما
سیستم اندازه گیری ارتفاع e.Flame
پارامترهای فنی

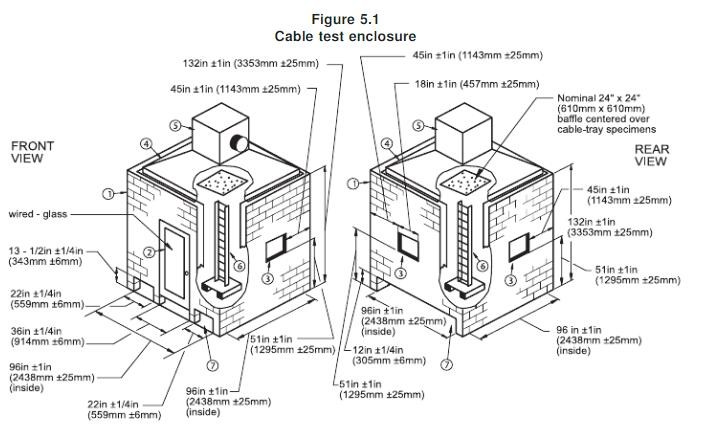

1. آزمایشگاه: دیوار آجر نسوز با درجه حرارت بالا را دریافت می کند، سطح داخلی آن با سیاه و سفید است و ابعاد دیوار W2438 x D2438 x H3353mm است؛ نقاشی شده
2. درب آزمایشگاهی: W0.9 x H2m از جنس فولاد ضد زنگ، درب شیشه ای سخت؛
3. دود جمع آوری برج: زاویه گرانشی 40 درجه، مکعب 914mm است؛ طول فیلتر 610 میلی متر است
4. پنجره مشاهده: طول جانبی 457mm است، فاصله از پایین به زمین 1295mm است، و سمت راست به دیوار 1143mm است.
5. ورودی هوا: 559 x 343mm، 914 x 305mm، 2438 x 343mm؛
6. لوله اگزوز: L9000 * دیا 406mm، نصب شده در برج در سمت راست سطح جمع آوری مکعب؛
7. نردبان نشتی: 2400 میلیمتر، L305 * W25 * D25. فاصله 299 میلیمتری بین دو مربع؛
8. A: 242 سوراخ L341mm * D30mm وجود دارد.
9. جریان گاز: 13.2L / MIM، فشار و دمای استاندارد، کنترل جریان جرم؛
10. جریان هوا: 76.8L / MIM، فشار و دمای استاندارد، کنترل جریان جرم؛
11. تشخیص جریان: جریان متر اندازه گیری فشار دیفرانسیل برای اندازه گیری جریان جریان لوله اگزوز استفاده می شود و پایه ای برای کنترل سرعت فن می باشد.
12. انتقال: سیلیکون فتوسل هنگامی که نمونه سوزانده می شود، چگالی سیگنال نمونه را تشخیص می دهد.
13. ارتفاع شعله: نور مرئی مادون قرمز در زمان واقعی نشان دهنده ارتفاع شعله فعلی است.
14. نرم افزار ویژه: می توانید جریان خط زمان واقعی، تراکم دود، ارتفاع شعله و سایر داده ها را برای رسم منحنی بکشید و گزارش های تولید را برای بازرسی یا چاپ حفظ کنید.
15. سیستم کنترل: کامپیوتر + نرم افزار کنترل، جرم سنج جرم و غیره
استانداردها
با توجه به بند 9.6 و 9.7 از UL1685-2007، UL2556-2007
