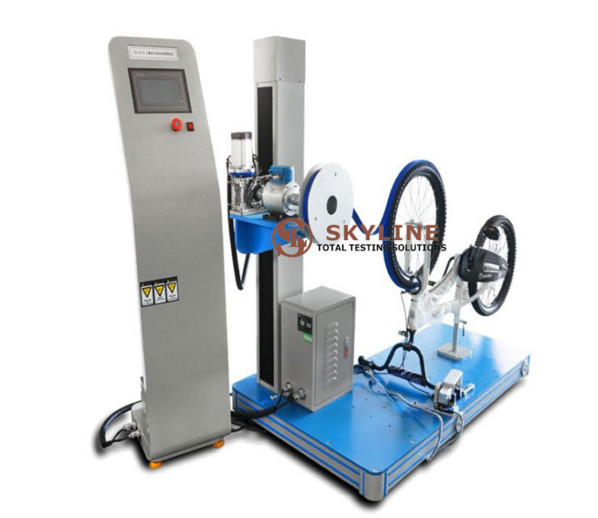

تست کننده خستگی ترمز پای کودکان / تست کننده عملکرد ترمز دوچرخه کودکان

تست کننده خستگی ترمز پای کودکان تست کننده عملکرد ترمز دوچرخه کودکان

پارامترهای فنی

ضربه ی آزمایشی 0-2000 (cpm)

سرعت آزمایش 0-10M/S (cpm)
محدوده نیروی: 0-2000N
دقت قدرت: ≤±0.5٪
دقت جابجایی: ≤±0.1mm
رزولوشن سنسور: 1/100000
ساختار ویژه، سرعت آزمایش به صورت خودسرانه تنظیم شده: 0-10M/S، سرعت دو بار حلقه بسته، و نمایش سرعت فعلی و فاصله ترمز در زمان واقعی.
ولتاژ ورودی: 220V، 50Hz
دمای اتاق: 15 ~ 30 ° C
رطوبت نسبی: 20~80%RH

الزامات
ترمز دستی:
آزمایش بار بر روی وسیله نقلیه نهایی انجام می شود و سیستم ترمز به درستی تنظیم می شود. در خط عمل اهرم ترمز،در فاصله 25 میلی متر از انتهای اهرم ترمز، یک نیروی عمودی به دستکش لوله متقاطع به اهرم ترمز اعمال می شود. این نیروی باید یکی از شرایط زیر را برآورده کند:
1) 300N؛
2) اگر چه کمتر از 300N، اهرم ترمز دروازه سیم توسط دسته لوله افقی لمس شده است؛ یا برابر با سطح بالای پوشش لوله افقی است.
3) ده آزمایش برای هر اهرم ترمز انجام می شود
ترمز پا:
آزمایش باید بر روی یک وسیله نقلیه آماده انجام شود. اطمینان حاصل کنید که سیستم ترمز به درستی تنظیم شده است و کرک مچ پا را در حالت افقی قرار دهید.یک نیروی عمودی 600 N به مرکز محور مچ پا راست برای 15 s اعمال می شوداين تست ده بار انجام شد

آزمایش عملکرد ترمز دستی:
آزمایش عملکرد ترمز دستی باید بر روی وسیله نقلیه نهایی انجام شود تا سرنشین و لوله سرنشین برداشته شود، اما سایر اجزای آن باید به طور کامل جمع آوری شده و ترمزها به درستی تنظیم شوند.دوچرخه کودک را نصب کنید و دستگاه اندازه گیری نیروی ترمز را روی چرخ مورد آزمایش نصب کنید.در خط عمل ترمز مورد آزمایش، 25 میلی متر از انتهای اهرم ترمز عمودی به جهت دستکش لوله افقی است.یک نیروی کشش پایدار به چرخ در جهت لمس دایره تایر و جهت حرکت چرخ اعمال می شود.پس از کشیدن چرخ برای یک سال و نیم، زمانی که سطح تایر چرخ در سرعت خطی ثابت 0.5m/s تا 2m/s است، یک چرخش دیگر را بکشید و نیروی ترمز متوسط را ثبت کنید.برای هر نیروی اعمال شده بر اهرم ترمز، سه مقدار داده شده و متوسط گرفته می شود. تست تکرار می شود، حداقل پنج نیروی مختلف به پد های ترمز اعمال می شود.

آزمایش عملکرد ترمز پا:
آزمایش عملکرد ترمز پای باید بر روی وسیله نقلیه نهایی انجام شود و ترمز باید به درستی تنظیم شود.دوچرخه کودک ثابت شده و یک دستگاه اندازه گیری نیروی به چرخ عقب متصل شده است. اعمال یک نیروی 20N به 100N در مچ پا است که عمودی به کلانک و اعمال در جهت ترمز. از طریق دستگاه اندازه گیری نیروی،یک نیروی کشش پایدار به چرخ در جهت لمس دایره تایر و جهت حرکت چرخ اعمال می شود.پس از کشیدن چرخ برای یک سال و نیم، زمانی که سطح تایر چرخ در سرعت خطی ثابت 0.5m/s تا 2m/s است، یک چرخش دیگر را بکشید و نیروی ترمز متوسط را ثبت کنید.برای هر نیرویی که روی مچ پا اعمال می شودتست را تکرار کنید، حداقل پنج نیروی مختلف به مچ پا اعمال می شود.

مطابق با استانداردها:
GB 14746-2006 "مطلوبات ایمنی دوچرخه کودکان"
