استاندارد ISO 3008-2007 تجهیزات آزمایش قابل احتراق کوره آزمایش سوزان عمودی

استاندارد ISO 3008-2007 تجهیزات آزمایش قابل احتراق کوره آزمایش سوزان عمودی

درخواست

مناسب برای آزمایش آتش درها و مجموعه های کوره ای نصب شده در باز شدن اجزای تقسیم عمودی؛ مانند درب های محور، درب های محور، درب های کششی افقی، درب های کششی عمودی,(از جمله درب های کششی متصل و درب های قطعی) ، آزمایش مقاومتی آتش از شاترهای چرخدار، درب های کششی دیگر، درب های تاشو، درب های فلپ، پانل هایی که می توانند در دیوار حرکت کنند.

انطباق با استانداردها

مطابق با استاندارد ایزو 3008-2007 "آزمایش آتش درها و مونتاژ شاتر چرخدار" "روش های آزمایش آتش برای اجزای ساختمان بخش اول: الزامات عمومی آزمایش"با توجه به NFPA "طریقه آزمایش درهای آتش"

پارامترهای فنی

1ترکیب ابزار: کوره آزمایش آتش، سیستم اندازه گیری جریان گاز، سیستم اندازه گیری دمای و سیستم اندازه گیری و کنترل فشار.

2کوره آزمایش آتش: برای کوره آزمایش عمودی، اندازه 3M (طول) x1.2M (عمق) x3M (بالا) (ممکن است سفارشی شود)

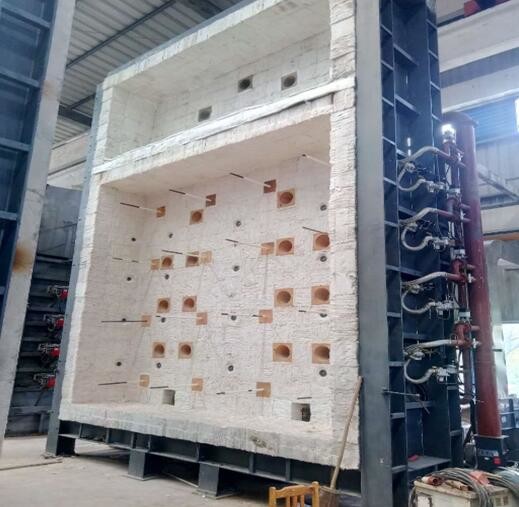

3ساختار کوره؛ قاب ساخت فولاد برای تشکیل دیوار کوره با آجر آتشگیر در وسط قاب ساخت فولاد استفاده می شود.قسمت داخلی دیوار کوره از مواد عایق گرما مقاوم به دمای بالا با تراکم بیشتر از 1000kg/M3 ساخته شده است. طرف بیرونی با فولاد رنگ بسته شده است، ضخامت مواد پوشش کوره 65 میلی متر است و دمای آزمایش دمای کوره تا 1250 ° C است. کوره تولید می شود،نصب و پوشش داده شده و در کارخانه ما آزمایش شده است، و جدا شده در بارگذاری مناسب با توجه به عملکرد پیش تعیین شده شرکت شما. قطعات بسته بندی شده و به تریلر منتقل می شوند.

4استفاده از سوخت: گاز طبیعی

سیستم اندازه گیری دمای

1. ترموپول در کوره: کوره یک ترموپول سیلیکونی نیکل- کرومیوم-نیکل نوع K را با قطر سیم 2.0MM مطابق با GB / T 16839 اتخاذ می کند.1، یک محفظه فولاد ضد زنگ مقاوم به گرما با یک ماده مقاوم به گرما در وسط، و یک پایان داغ.دقت دمایی <±15 °C.

2- اندازه گیری دمای سطحی با بازتاب: یک ترموپول 0.5mm با قطر 0.2MM و قطر 12MM بر روی یک صفحه مس گردبا توجه به ترموپول بزرگ نیکل- کرومیوم- نیکل سیلیکونی که در GB/T16839 مشخص شده است.1این باید پوشش آلبست با طول و عرض 30MM و ضخامت 2.0MM را پوشش دهد.

3اندازه گیری دمای متوسط: 8 ترموپول، مناسب GB/T7633-2008 و GB/T17428-2009

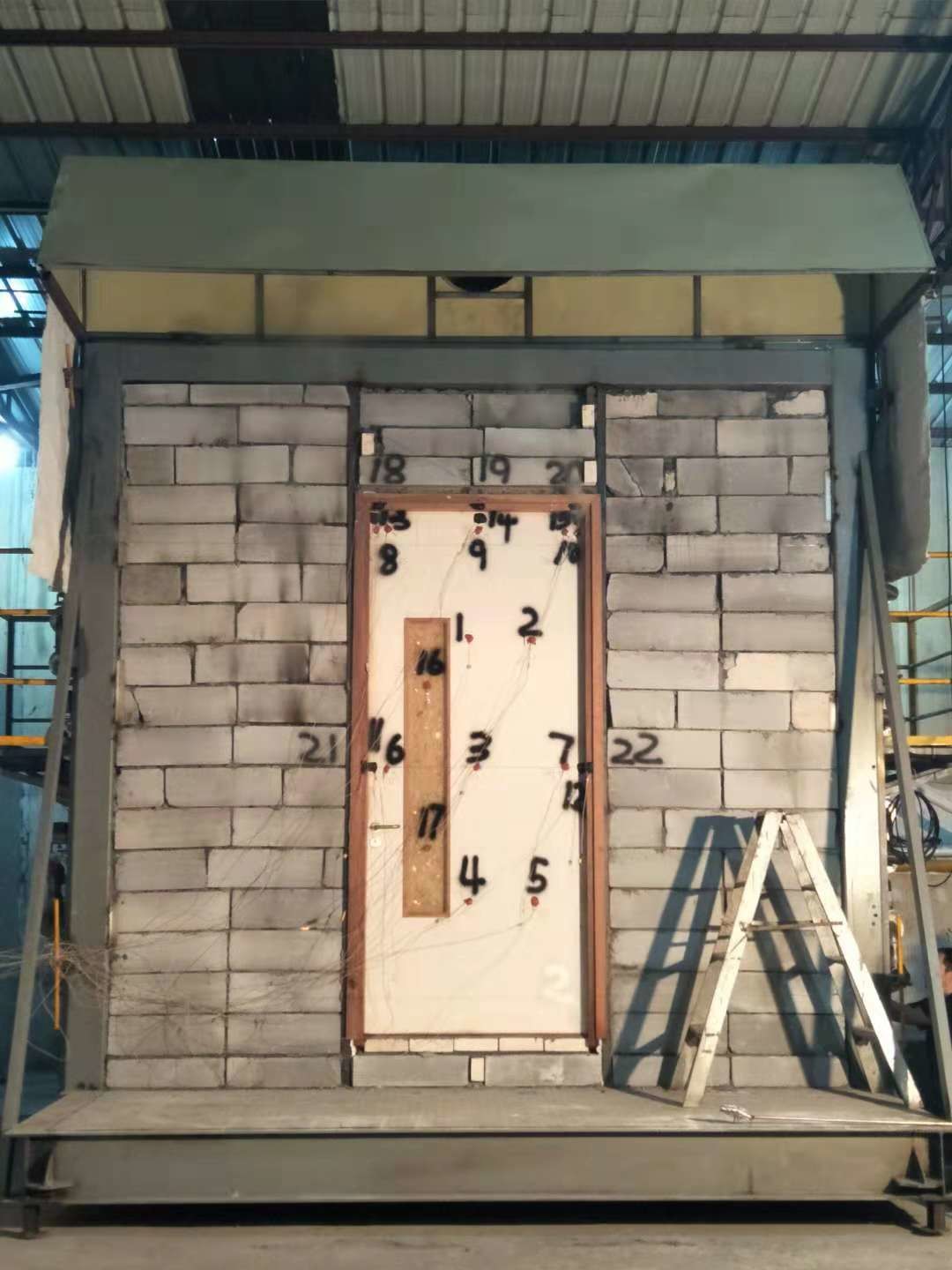

4حداکثر اندازه گیری دمای: 20 ترموپول می توانند درب دوگانه را با صفحه با عرض حداکثر 1200 میلی متر اندازه گیری کنند.

5ترموپول متحرک: اندازه گیری شده با ترمومتر مادون قرمز

6ترموپول داخلی: 4 ترموپول مناسب برای اندازه گیری دمای داخلی کانال تهویه

7اندازه گیری دمای محیط: از یک ترموپول پوشش داده شده با قطر 3.0 میلی متر استفاده می شود که با ترموپول بزرگ نیکل- کروم- نیکل سیلیکون K-type مشخص شده در GB / T16839 مطابقت دارد.1.

8اندازه گیری فشار در کوره: سنجه اندازه گیری شکل T، دقت اندازه گیری ± 2pa.

9سیستم بارگیری: با استفاده از یک سنسور فشار برای اندازه گیری

10ابزار اندازه گیری تغییر شکل: با استفاده از دستگاه اندازه گیری تغییر شکل الکترونیکی

11. سُند سوراخ: مطابق با استاندارد GB/T9978.1 ساخته شده است

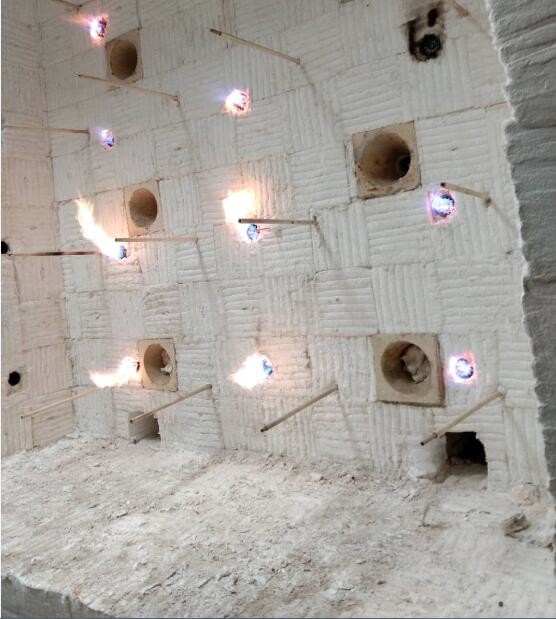

12. نوزل سوزان: 8 سوزنده با سرعت بالا در دو طرف دیوار کوره، 4 در هر طرف قرار دارند. گرمای مورد نیاز برای گرم کردن کوره را فراهم می کند.

13دود خروجی: سه سوراخ خروجی در دیوار کوره در طرف عقب دیوار کوره نصب می شود تا به دود پشت متصل شود و گاز دود در بدن کوره تخلیه می شود.فشار کنترل.

14مشاهده سوراخ آتش: دو سوراخ آتش در دیوار جانبی پشت بدن کوره وجود دارد تا سطح آتش و شعله قطعه آزمایش را در طول آزمایش مشاهده کند.

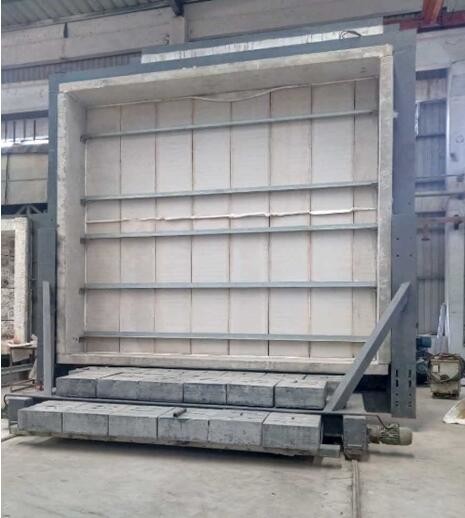

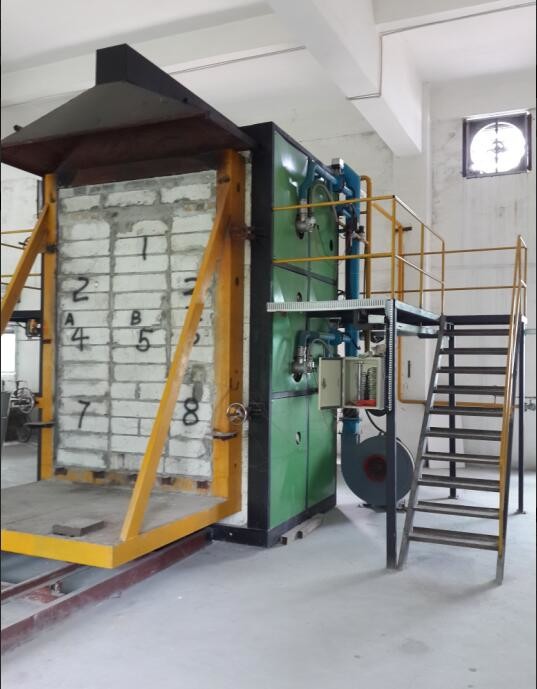

15دستگاه بارگیری: این کارتن، که 3.5 متر بالا و 3.0 متر پهن است، و از یک بدن ماشین و یک پلت فرم قطعه آزمایش تشکیل شده است. بدن ماشین با چهار چرخ زمین طراحی شده است،که می تواند روی ریل حرکت کندپلت فرم آزمایش: چارچوب فولادی مربع 3.0m * 3.0m. در طول آزمایش، پلت فرم قطعه آزمایش با قطعه آزمایش با یک لیفت الکتریکی بر روی بدن خودرو بلند شد.سپس کالسکه به موقعیت آزمایش فشار داده شد و ثابت شدو بعدش تست شروع شد.

16. بخش کنترل الکتریکی: نرم افزار پیکربندی MCGS و برنامه PLC با استفاده از کامپیوتر صنعتی یکپارچه جاسازی شده. از جمله: رابط کنترل اصلی، رابط منحنی دمای کوره،رابط دمای قطعه آزمایش، رابط ثبت سابقه و رابط تعیین پارامتر.

17مساحت کف کوره آزمایش: حدود 20 متر مربع
