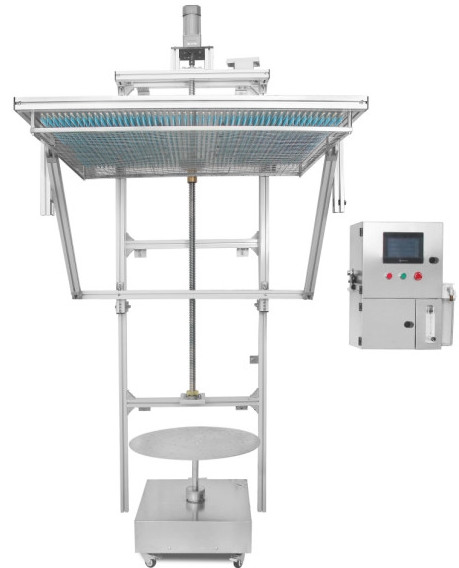

IPX1 IPX2 اتاق آزمایش محیط زیست فولاد ضد زنگ نصب شده روی دیوار / تست قطره عمودی

استفاده از اتاق آزمایش محیط زیست

The main function of this equipment is to test the physical and other related performance of products under the conditions of simulated dripping weather for products such as electrical and electronic products، لامپ ها، کابینت های الکتریکی، قطعات الکتریکی، اتومبیل ها، موتورسیکلت ها و قطعات و قطعات آنها.از طریق آزمایش برای تعیین اینکه آیا عملکرد محصول با الزامات مطابقت دارد تا طراحی محصول را تسهیل کند، بهبود، آزمایش و بازرسی کارخانه.

استانداردها

IEC60529: 1989 + A1: 1999 + A2: 2013، ISO20653 وسایل نقلیه جاده ای

ویژگی ها

1این برای آزمایش درجه ضد آب ازIPX1 و IPX2

2ساختار ستون، عملکرد پایدار تجهیزات؛ قاب اصلی می تواند به عنوان یک کل بسته بندی شود، که برای حمل و نقل آسان است و زمان نصب در محل را صرفه جویی می کند.

3. قاب تجهیزات از آلیاژ آلومینیوم با کیفیت بالا ساخته شده است و صفحه چرخش نمونه از صفحه فولاد ضد زنگ SUS304 # ساخته شده است تا پس از استفاده طولانی زنگ نباشد.

4صفحه قطره باران: طراحی خلاء، ساخته شده از فولاد ضد زنگ با مقاومت بالا، با دوام.

5. بلند کردن بشقاب قطره باران: برای کنترل بشقاب قطره باران از یک لیفت الکتریکی با کیفیت بالا استفاده می شود که می تواند به آرامی بلند شود.

6. موقعیت تماس نوزل طراحی تراز مخروطی است که می تواند به سرعت سوزن را جایگزین کند؛یک پوشش محافظ از شبکه فولاد ضد زنگ زیر سوزن نصب شده است تا به طور موثر از سر اپراتور آزمایش جلوگیری شود که به طور تصادفی به سوزن آزمایش برسد..

7جریان قطره: اندازه گیری جریان مجهز به یک شیر تنظیم کننده است که می تواند به صورت دستی و دقیق تنظیم شود.

8پانل قطره باران می تواند به طور خودکار بالا و پایین آورده شود،و نوزل به طور خودکار متوقف می شود وقتی که 200 میلی متر از بالاترین نقطه شیء مورد آزمایش فاصله دارد (با استفاده از سوئیچ فوتو الکتریکی تشخیص داده می شود).

9این دستگاه دارای عملکرد خشک کردن با هوا فشرده است. پس از اتمام آزمایش، آب اضافی در جعبه قطره می تواند برداشته شود تا از مسدود کردن سوراخ پین به دلیل مدت زمان طولانی و مقیاس بندی جلوگیری شود.

10. مرحله نمونه برداری از یک موتور گام بردار استفاده می کند و سرعت چرخش و زاویه استاندارد را می توان به دقت در صفحه لمسی تنظیم کرد. استاندارد IPX1 نیاز به سرعت 1r / min دارد.می تواند به طور خودکار الزامات آزمون زاویه IPX2 را تکمیل کند: چهار موقعیت قطره باران برای 2.5min به ترتیب.

11. این صفحه گردشی مجهز به یک سوکت قدرت نمونه (AC220,10A) است. قدرت و زمان خاموش کردن قدرت نمونه را می توان از طریق برنامه کنترل کرد:خاموش کردن برق (0-999 دقیقه) - روشن کردن برق (0-999 دقیقه) - خاموش کردن برق (0-999 دقیقه)، که برای قدرت روشن و خاموش نمونه در طول آزمایش قابل استفاده است.

12اجزای کنترل اصلی صفحه لمسی 7 اینچی + PLC پاناسونیک هستند اجزای الکتریکی مارک های وارداتی مانند LS و Omron هستندفرآیند سیم کشی باید با الزامات استانداردهای ملی مطابقت داشته باشد.، طرح صفحه برق باید منطقی باشد، سیم کشی باید محکم باشد و علامت ها باید شفاف باشند.

13پایه تجهیزات مجهز به 4 لوله ترمز باند متحرک برای حرکت و تثبیت راحت است.

پارامترهای کاربردی
