SL-S29 افقی-عمودی قابل اشتعال بودن تست کننده
محصول مقدمه

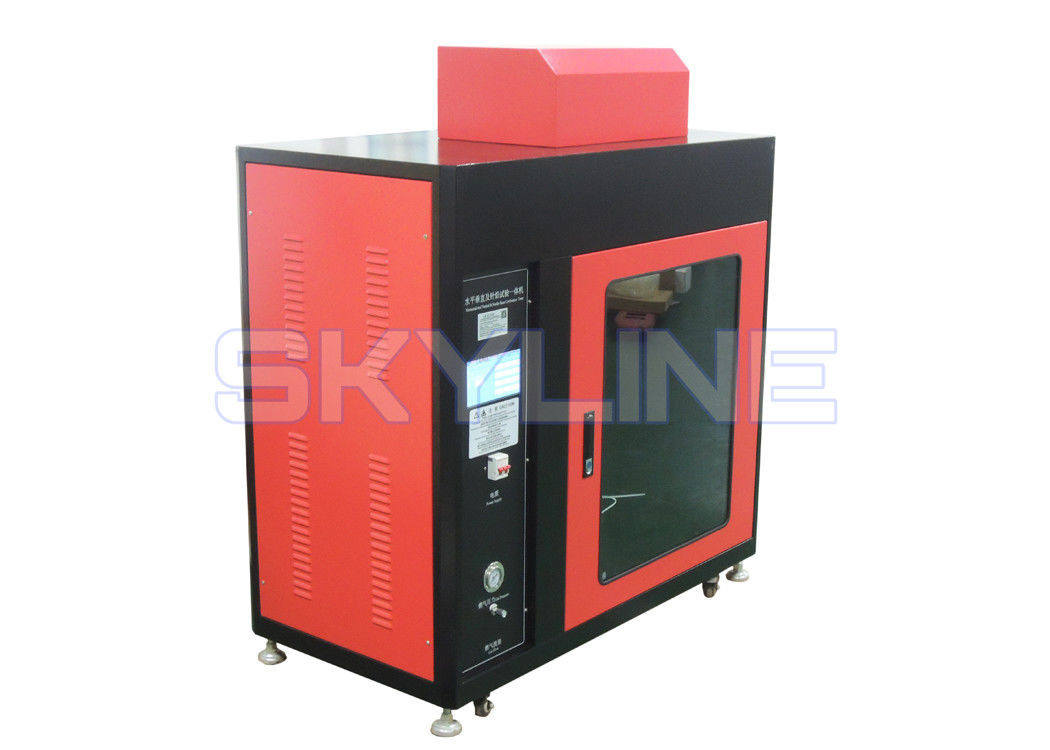

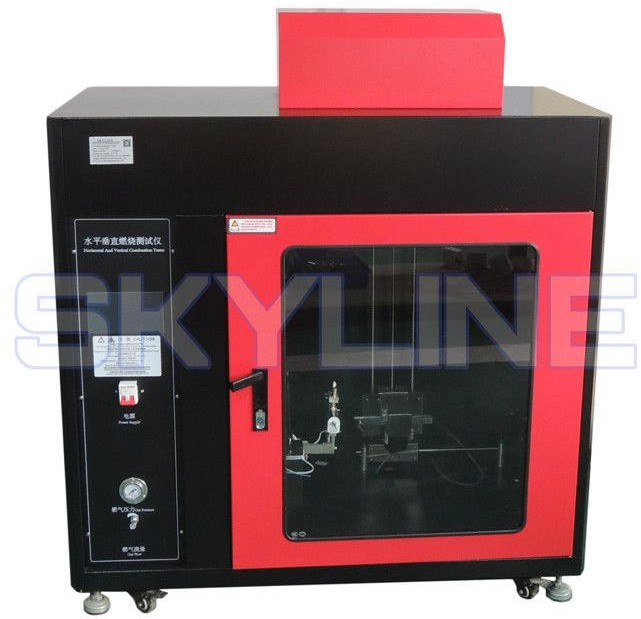

دستگاه آزمایش قابل اشتعال افقی و عمودی
UL 94 اتاق شعله اتاق شعله افقی، اتاق شعله عمودی
برای آزمایش قابل احتراق مواد پلاستیکی مورد استفاده در دستگاه ها و لوازم الکترونیکی مصرفی. ساخت فولاد ضد زنگ با فضای داخلی سیاه و پنجره کشویی بزرگ برای مشاهده آسان.شامل یک پشتیبانی نمونه کاملا قابل تنظیم و کنترل جریان گاز دقیق است.
این اتاق آزمایش عمدتاً برای قطر هادی بزرگتر از 8mm (سطح برش بیشتر از 0.5mm2) یا کمتر از 8mm (سطح برش کمتر از 0.5mm2) از ارزیابی قابل اشتعال بودن سیم و کابل تکمناسب برای تجهیزات روشنایی، دستگاه های الکتریکی ولتاژ پایین، لوازم خانگی، ابزار الکتریکی، موتور الکتریکی، ابزار الکتریکی، ابزار الکترونیکی، ابزار الکتریکی،کانکتورهای الکتریکی و لوازم جانبی مانند محصولات الکتریکی و الکترونیکی و اجزای تحقیقات، بخش تولید و بازرسی کیفیت.
استاندارد آزمون
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94HB: آزمایش سوزش افقی مواد پلاستیکی برای قطعات دستگاه ها
V-0،1,2: آزمون سوزانش عمودی 20 میلی متری
94-5VA,B: 500W ((125mm) آزمایش سوزانشی عمودی 94VTM-01,2: آزمایش سوختن عمودی مواد نازک
94HBF،94HF-1,2: آزمایش مواد فوم شده سوزان افقی
IEC 60695-11-10:بررسی خطر آتش - بخش 11-10: شعله های آزمایش - روش های آزمایش شعله های افقی و عمودی 50 W
IEC 60695-11-20: آزمایش خطر آتش - بخش 11-20: شعله های آزمایش - روش های آزمایش شعله 500 W
IEC 60695-11-4:بررسی خطر آتش - بخش 11-4: شعله های آزمایش - شعله های 50 وات - دستگاه و روش آزمایش سازگاری
IEC 60695-11-3:بررسی خطر آتش - بخش 11-3: شعله های آزمایش - شعله های 500 وات - دستگاه و روش آزمایش سازگاری
ISO 6722
پارامتر فنی
| انواع |
500 ولت ((طبقه 5 ولت)) |
50W ((HB/V کلاس) |
| شعله ی آزمایش |
500W ((بررسی سوزان برای طبقه بندی V-0,V-1,V-2) |
50W ((بررسی سوخت برای طبقه بندی V-0,V-1,V-2) |
| لوله سوزنده |
قطر داخلی: Φ 9.5mm±0.3mm |
قطر داخلی: Φ 9.5mm±0.3mm |
| زاویه سوختن |
0°، 20°، 45° |
0°، 20°، 45° |
| ترموکوپل |
نوع K (Ni/Cr - Ni/Al) |
نوع K (Ni/Cr - Ni/Al) |
| اندازه ترموکوپل |
0.5 میلی متر |
0.5 میلی متر |
| بلوک مس استاندارد |
9mm±0.01mm، وزن: 10g±0.05g قبل از حفاری. |
5.5mm±0.01mm، وزن:76g±0.01g قبل از حفاری. |
| زمان افزایش دما |
از 100°C±5°C تا 700°C±3°C؛
54s±2s (پیش تنظیم شده)
|
از 100°C±5°C تا 700°C±3°C؛
44s±2s (پیش تنظیم شده)
|
| جریان گاز |
۹۶۵±۳۲ میلی لیتر/ دقیقه |
105±10ml/min |
| تامین گاز |
متان،حداقل 98 درصد خالصیت |
متان،حداقل 98 درصد خالصیت |
| ستون آب |
125m±5mm |
‹10 میلی متر |
| زمان آزمون |
54±2s |
44±2s |
| شاخص ارتفاع شعله |
40±1 میلی متر |
20±1 میلی متر |
| حجم اتاق |
>0.5m3، فضای داخلی سیاه |
>0.5m3، فضای داخلی سیاه |
| مطابق با استاندارد |
UL94، IEC60695-11-3، IEC60695-11-20 |
UL94,IEC60695-11-4,IEC60695-11-10 |
| سوختن گاز با استفاده از گاز پروپان با خلوص بالا |
گاز نفتی مایع |
| طول سیم های آزمایش شده: 600mm ((24 in) |
زاویه قفل نمونه: 45 درجه |
| سوزنده بنسن دارای سوراخ ورودی 13mm و 10mm (3/8 اینچ) قطر اسمی، اسپری لوله آتش قطر شعله خارجی 100mm (4in) است |
شعله داخلی 50 میلی متر است، دمای شعله داخلی حداقل 900 درجه سانتیگراد |
| شعله سوختن Bunsen باید در پایین نمونه قرار داده و عمودی به محور نمونه |
نوک رول شعله داخلی باید در نقطه وسط نمونه باشد |
| روشن کردن اتوماتیک |
شعله سوختن نمونه ادامه 15 ثانیه و به طور خودکار خاموش |
| بعد از سوختن 15 ثانيه |
زمان سوزاندن ادامه خواهد شد، زمان سوزاندن ادامه تکمیل تا سوزاندن ادامه خرد کردن و فشار دادن دکمه توقف |
|
گاز سوزان با تست کننده تامین نمی شود
|
باید توسط مشتری تامین شود. |
ویژگی ها

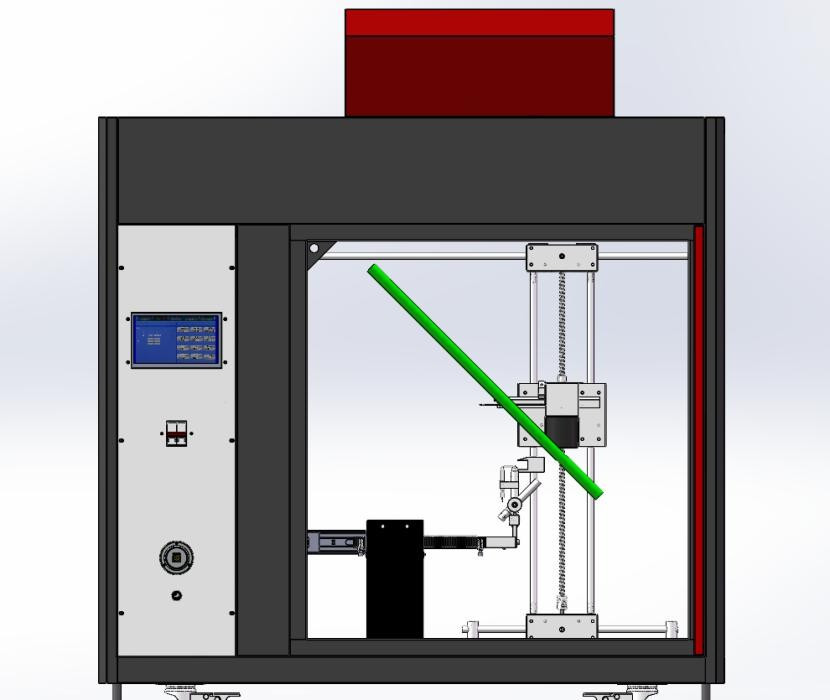

آزمایش سوختن عمودی یک کابل با اندازه Bunsen (برنر Bunsen) و منبع گازی خاص (Bing Wan) تنظیم می شود.با توجه به ارتفاع خاص شعله و برخی از استفاده از زاویه شعله بر روی حالت عمودی نمونه استفاده برای آزمایش زمان روشن شدن، اشتعال، مدت زمان احتراق و احتراق برای ارزیابی طول آن قابل احتراق و خطر آتش.
