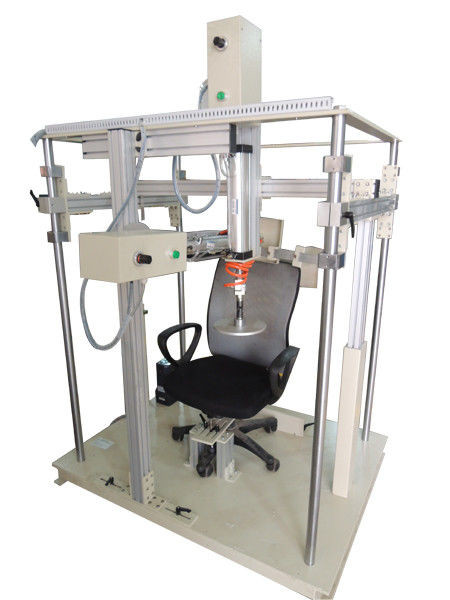

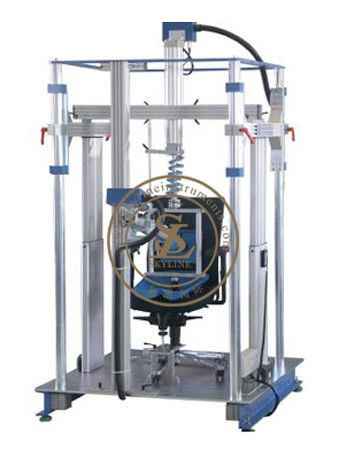

BIFMA 5.1 تجهیزات تست مبلمان ماشین تست دوام پشت

BIFMA 5.1 تجهیزات تست مبلمان ماشین تست دوام پشت

این دستگاه برای ارزیابی توانایی صندلی ها در مقاومت در برابر استرس های خستگی و فرسایش ناشی از نیروی عقب بر پشت صندلی است.

پارامترهای فنی

i.آزمایش ثابت/ دوام صندلی و پشت

ii.بررسی استاتیک لبه جلو صندلی

iii.بررسی استاتیک بازو به سمت بالا و پایین

iv.بررسی استاتیک بازوی جانبی

آزمایش ثابت v.legs forward/sideways

vi.بررسی ضربه عقب

vii.بررسی ضربه صندلی

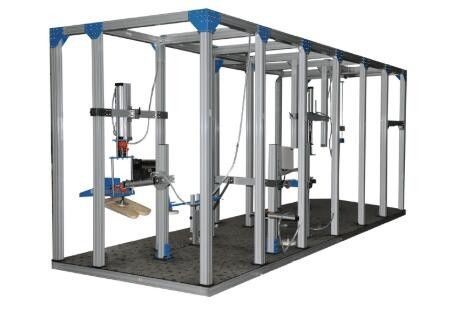

1ماشین قاب بزرگ: 2700 × 1990 × 2300 میلی متر، آلومینیوم استروید

2-بکنکوآسا: تک فاز، AC220V

3. من بهتون ميگم:

I. تست کننده ی حالت ایستاتیک صندلی و پشت/ دوام و حالت ایستاتیک لبه ی جلو صندلی

یک سیلندر پنوماتیک با ظرفیت سلول بار 1000N (افقی) و 2000N (عمودی)

ب. یک سیلندر افقی و یک سیلندر عمودی

ج. مکانیسم - بار عمودی مشخص شده ابتدا بر روی صندلی اعمال می شود و بار زمانی که بار افقی اعمال می شود حفظ می شود. این نیروی باید برای 10±2s یا 2±1 s (قابل تنظیم) حفظ شود.این در چرخه است.

د. جهت بار تنظیم شده (90 درجه به پشت صندلی)

e. ارتفاع قابل تنظیم

f. پد بارگیری - به سیلندر متصل شده و می تواند به طور آزاد چرخش کند

- صندلی بارگیری - متصل به سیلندر عمودی (حوالۀ پیوسته)

- پود بارگیری عقب - متصل به سیلندر افقی

g. شمارنده الکترونیکی پیش تعیین شده (EPC) - شمارنده 6 رقمی برای ضربه دادن به سیلندر تا 200،000 چرخه

هوا فشرده: ±6kg/m2

برنامه نویسی PLC و کد امنیتی در دسترس

j. واحد فاز AC 220V

k. سرعت: قابل تنظیم (10-20 چرخه در دقیقه)

II. آزمایش ثابت بازوپای بالا و پایین

a. شامل 2 سیلندر است. هر دو سیلندر می توانند به:

- موقعیت عمودی با فاصله افقی قابل تنظیم (تا 1 متر) - برای اعمال نیروی عمودی به پایین (تا 900 N) بر روی آرمان و برای بلند کردن صندلی از پلتفرم.

b. ارتفاع قابل تنظیم تا 1 متر است.

c. پد بارگیری متصل به سیلندر: قابل برداشتن، قطر 100 میلی متر، ضخامت 50 میلی متر، لبه های گرد با شعاع 12 میلی متر و سطح صاف.

d. حالت کار 3:

- حالت 1: کار فقط با سیلندر 1 (برای صندلی با یک بازوی یک طرفه)

- حالت 2: کار فقط با سیلندر دوم ((برای صندلی با یک بازو پشتی یک طرفه)

- حالت 3: هر دو سیلندر را همزمان کار می کند

e. چرخه مورد نیاز: 10 بار

f. نیروی باید برای مدت 10±2 ثانیه حفظ شود.

III. آزمایش بار ایستاتیک پشت بغل به سمت چپ

a. از یک سیلندر افقی که دارای دو پد بارگیری (قطر 100 میلی متر) در جهت های مخالف است (به پیوستن مراجعه کنید) تشکیل شده است.

ب. سیلندر بر روی ستون عمودی ثابت شده و ارتفاع قابل تنظیم است (500-1000mm)

c. مجموعه سیلندر و بستر بارگذاری می تواند بین دو دست پشتی (حداقل فاصله 400 میلی متر) قرار گیرد تا نیروی جانبی (حداقل 900N) به طور همزمان از طریق بستر بارگذاری به دست پشتی اعمال شود.

g. چرخه مورد نیاز: 10 بار

h. این نیرو باید برای مدت 10±2 ثانیه حفظ شود.

IV. تست کننده ی استاتیک با پاها به جلو/به طرف

a. از یک سیلندر تشکیل شده است که می تواند به حالت افقی و عمودی تنظیم شود.

b. سلول بار: ظرفیت 1000N

c. ارتفاع قابل تنظیم تا 1 متر

د. پد بارگیری متصل به سیلندر: قطر 100mm، ضخامت 50mm، شعاع 12mm لبه های گرد و سطح صاف.

e. اعمال نیروی: 10 بار، برای 10±2 ثانیه حفظ شده است.

V. تست کننده ضربه پشت/بازو

چکش ضربه ای

- چکش معلق و چرخش برای سقوط آزاد

- ارتفاع قابل تنظیم (300-1000mm)

- ساخت و ساز - مرجع ملحق

ب. مقیاس اندازه گیری ارتفاع

- ایستادن روی کف و حرکت

- فاصله: 1.5 متر

ج. فرش لاستیکی

- اندازه: 1.5 × 1.5 × 0.002 متر

- سختی: (85±10) IRHD مطابق با ISO 7619-2:2010، توسط یک آزمایشگاه معتبر آزمایش شده

VI. تست کننده ضربه صندلی

a. سیلندر پنوماتیک

- برای نگه داشتن، آزاد کردن و بالا بردن ضربه

- ارتفاع: ارتفاع قابل تنظیم تا 2 متر از کف

- به ضربه گیر متصل شده و اجازه می دهد تا ضربه گیر به طور آزاد در سطح آزمایش در ارتفاع تا 300 میلی متر سقوط کند (قابل تنظیم)

b. ضربه دهنده - اتصال مرجع

i. تست استاتیک/ دوام صندلی و پشت، ((BS EN 1728:2012(بند 6.4 و 6.17)

ii. آزمایش استاتیک لبه جلو صندلی ((BS EN 1728:2012بند 6.5)

iii.بررسی استاتیک بالا و پایین بازو (BS EN 1728:2012بند 6.11 و 6.13)

iv.بررسی استاتیک دست به سمت (BS EN 1728:2012بند 6.10

v.بررسی استاتیک پاها به جلو/به طرف (BS EN 1728:2012، بند 6.15 و 6.16)

vi.بررسی ضربه عقب (BS EN 1728:2012بند 6.25)

vii.بررسی برخورد صندلی (BS EN 1728:2012بند 6.24)

a. ضخامت پلپر 12 میلی متر

b. آزمایش کننده دستی جانبی قابل حمل - برای صندلی های متعدد

- سیلندر اضافی متصل به قطر 100 میلی متر و یک تخت بارگذاری 100 میلی متر

- هر دو بستر بارگیری باید بر روی میله فولادی (طول 2 متر) در جهت مخالف ثابت شوند.

- فاصله بین دو پود بارگیری در امتداد میله تنظیم می شود.

- اعمال نیرویی بر پشت دست نباید توسط میله مانع شود.

c. بندر I/O در پنل کنترل و سیستم یکپارچه سازی.

d. برنامه PLC کد امنیتی PLC

مشخصات

استانداردهای آزمایش

• آزمایش مکانیسم جھکشی ANSI/BIFMA X5.1-2011c
• ANSI/BIFMA X5.1-2011 15 تست دوام پشت - چرخه ای - نوع I
• ANSI/BIFMA X5.1-2011 16 آزمایش دوام پشت - چرخه ای - نوع II و نوع III
