۵٪ دقت ASTM E1623 کالری متر مقیاس متوسط

ASTM E1623 کالری متر مقیاس متوسط

1معرفی محصول

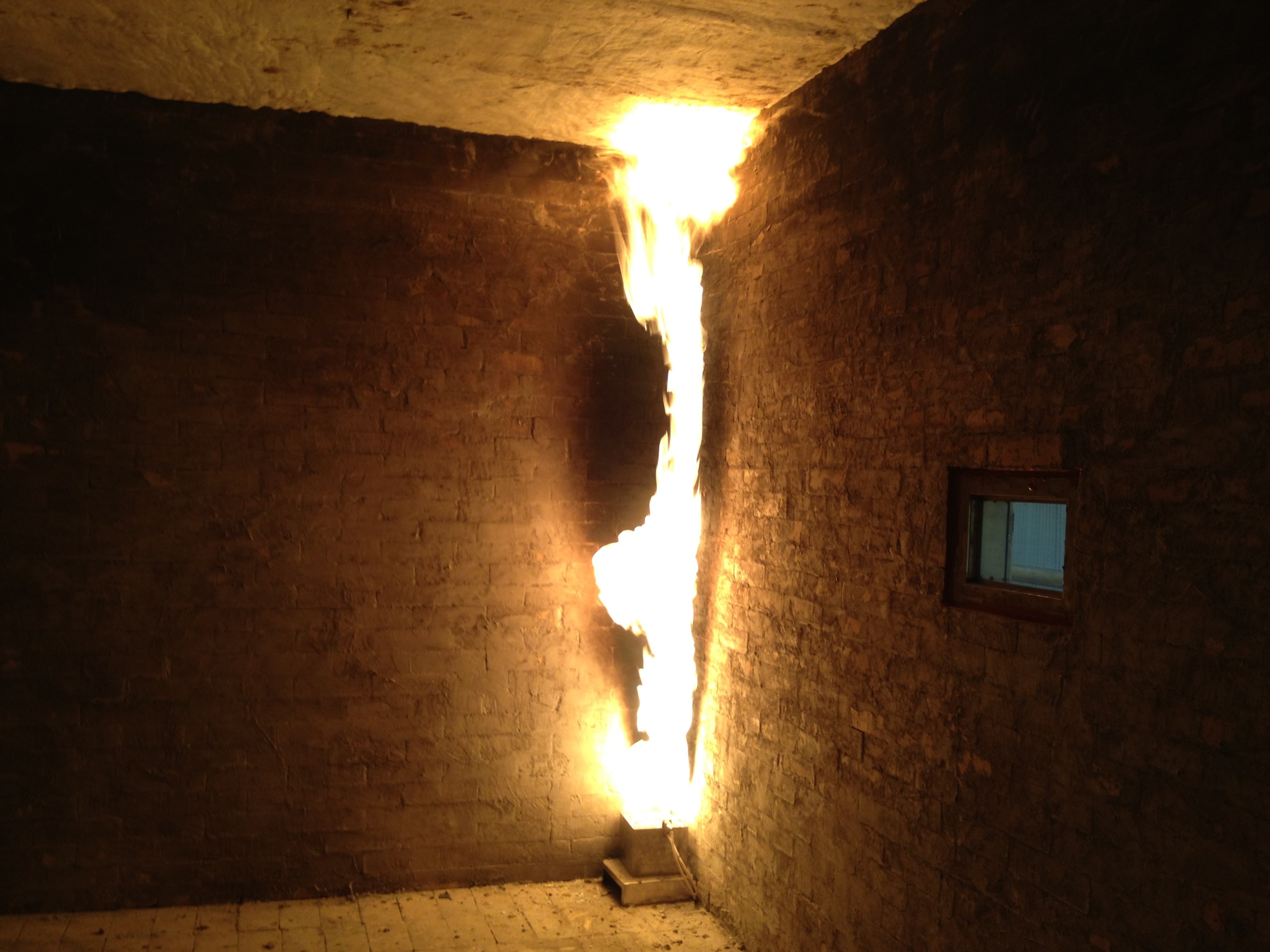

کالری متر مقیاس متوسط،برای اندازه گیری ویژگی های احتراق نمونه های عمودی در معرض یک منبع تابش خاص استفاده می شود

2پارامترهای فنی

• 2.1 این تجهیزات شامل یک صفحه تابش، یک براکت نصب نمونه، یک سیستم جمع آوری گاز دود و جمع آوری نمونه گاز، یک سیستم تجزیه و تحلیل گاز و پردازش داده و یک سیستم تامین گاز است.
• 2.2 براکت نصب پنل تابشی توسط یک لوله مربع 50 * 50 میلی متر جوش داده شده است و سطح آن با یک پوشش سیاه پوشانده شده است که می تواند به طور موثر عمر خدمت را افزایش دهد.لوله مربع می تواند با آب خنک کننده خنک شود تا از تغییر شکل حرارتی جلوگیری شود;
• 2.3 صفحه تابش از یک صفحه سرامیکی مقاوم در برابر دمای بالا تشکیل شده است و سطح آن می تواند یک منبع تابش مادون قرمز بدون آتش را تشکیل دهد و شدت آن حداقل 50kw/m2 باشد.
• 2.4 اندازه یک دیسک سرامیکی واحد 95*158mm است، 4 قطعه یک ماژول را تشکیل می دهند، در مجموع 27 ماژول یک منبع تابش با اندازه 1524*1330mm را تشکیل می دهند.

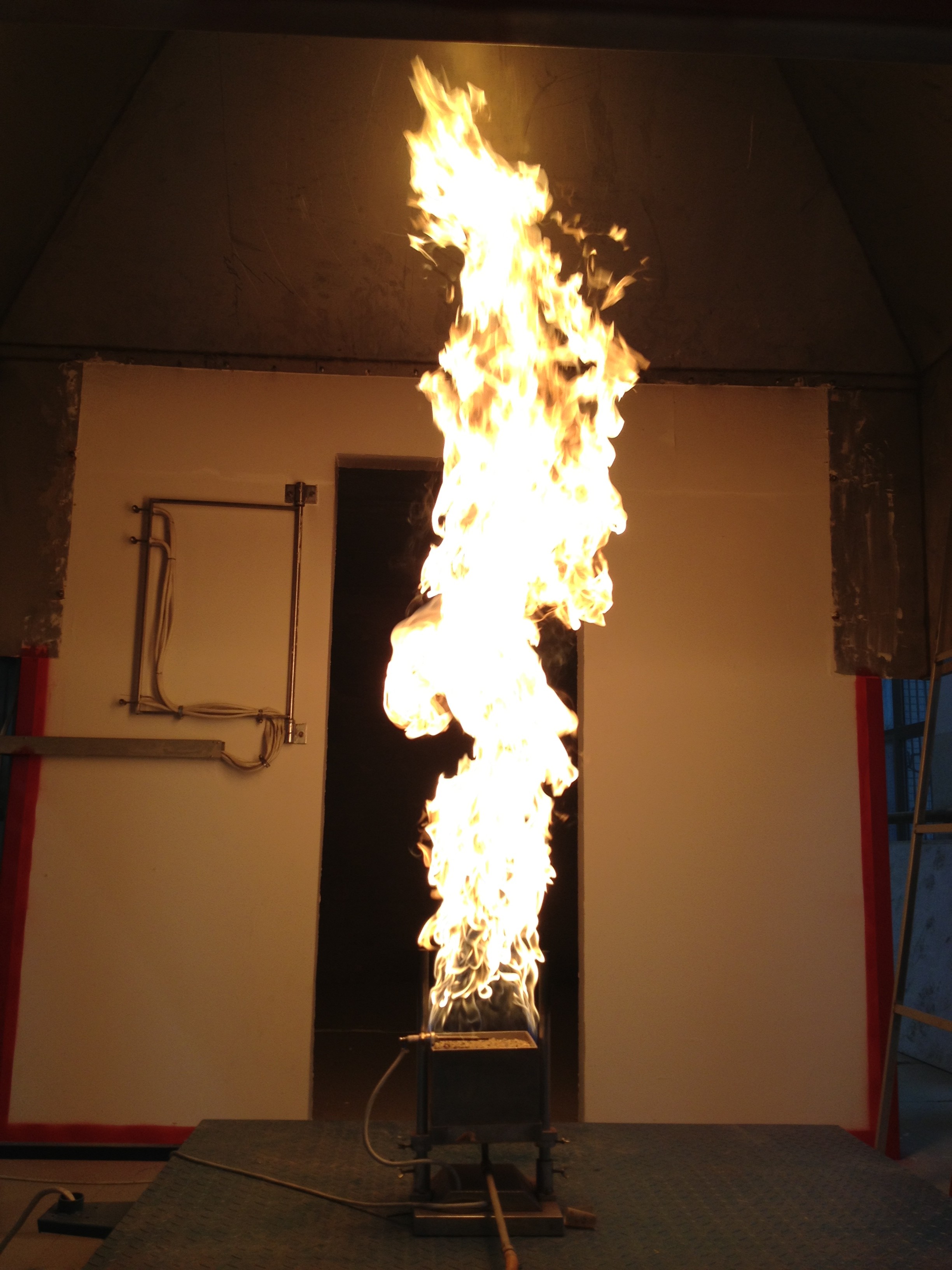

• 2.5 مجهز به سوزان آزمایشی است که توسط دستگاه روشن کردن با جرقه الکتریکی روشن می شود.
• 2.6 هر 3 ماژول به صورت جداگانه مجهز به دستگاه بستن، دستگاه کنترل گاز طبیعی و مخلوط کننده ونتوری هستند.
• 2.7 براکت نصب نمونه توسط فولاد کربن جوش داده شده است که می تواند در برابر دمای بالا مقاومت کند و به طور پایدار نمونه هایی را تا ضخامت 152 میلی متر پشتیبانی کند.
• 2.8 براکت نصب نمونه بر روی کالسکه نصب می شود و نمونه آزمایش می تواند به سرعت توسط ریل روی زمین قرار داده و برداشته شود.
• 2.9 مجهز به یک دستگاه وزن، دقت آن کمتر از 1g است.
• 2.10 مجهز به یک پوشش محافظ آب خنک برای محافظت از نمونه از دمای سطح کمتر از 100 °C قبل از قرار گرفتن در معرض تشعشعات،و می تواند از پوشش محافظ آب خنک شده در عرض 2 ثانیه از طریق یک دستگاه پنوماتیک حرکت کند;
• 2.11 مجهز به یک پیرومتر برای اندازه گیری دمای سطح صفحه تابش، با دقت کمتر از 1°C؛
• 2.12 سیب روشن کننده برق گرم، نصب شده در پایین و بالای نمونه، برای روشن کردن نمونه آزمایش استفاده می شود.
• 2.13 اندازه گیری جریان حرارتی Schmidt-Boelter با خنک کردن آب، محدوده اندازه گیری 0-50kw/m2، دقت ±3٪
• 2.14 پانل کالیبراسیون جریان حرارتی، ساخته شده از صفحه پوشش اسید سیلیکونیک 740kg/m3، اندازه 1000*1000*12.7mm، 5x5 کل 25 سوراخ کالیبراسیون در سطح ترتیب داده شده، برای کالیبراسیون گرما تابش استفاده می شود؛

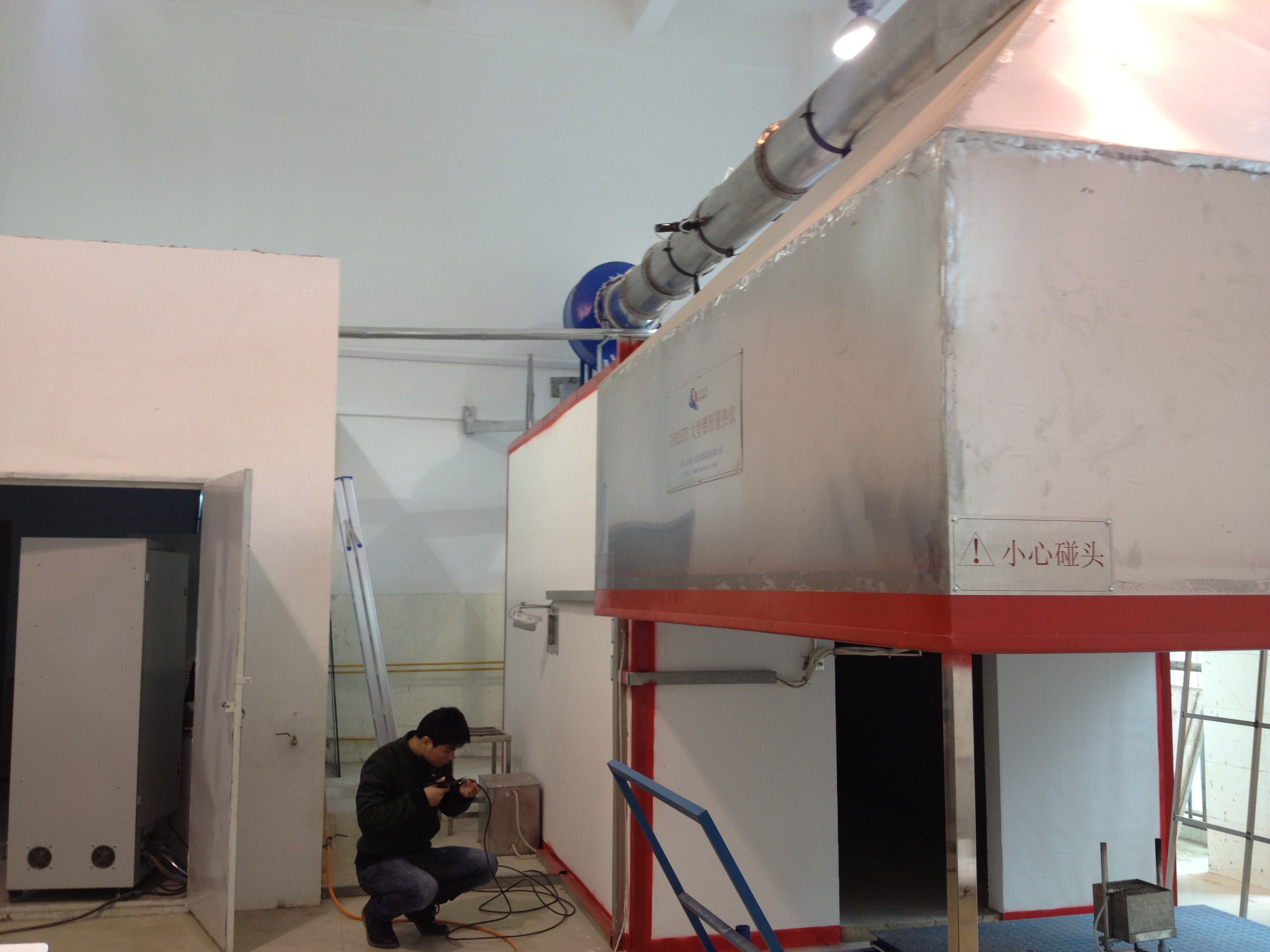

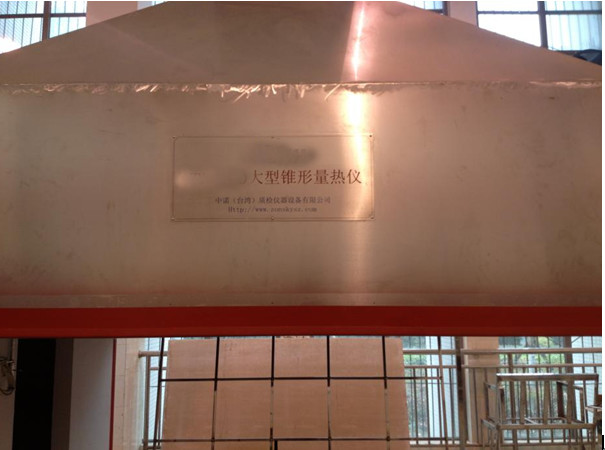

• 2.15 جمع آوری کننده مخروط گاز دود به طور مستقیم بالای میز وزن و نمونه نصب می شود. اندازه پایین 2440mm * 2440mm و ارتفاع 1000mm است.بالای جمع کننده گاز دود مخروطی مربع 900mm*900mm*900mm است. * صفحه فولادی 900 میلی متری در مربع بالا نصب شده است تا یک hommixer گاز دود را تشکیل دهد.
• 2.16 کوتاه ترین طول لوله اگزوز فولاد ضد زنگ حداقل 5000 میلی متر و قطر آن 400 میلی متر است و هر دو سر آن مجهز به دستگاه های مخلوط گاز دود است.
• 2.17 سیستم خروجی دود ظرفیت کافی برای جمع آوری تمام گاز های دود تولید شده در آزمایش احتراق دارد، حجم خروجی فن به طور مداوم تنظیم می شود،و ظرفیت خروجی دود کمتر از 8000m3/h نیست;
• 2.18 فن اگزوز یک فن سانتریفیوژ است، مخزن داخلی از فولاد ضد زنگ ساخته شده است، دمای آن حداقل 300 درجه است و برای تنظیم سرعت از فن فرکانس تبدیل استفاده می شود.
• 2.19 روشن شدن سوزان ساندباکس روش روشن شدن سطحی را اتخاذ می کند و از روشن شدن جرقه و سایر روش های روشن شدن با نرخ موفقیت پایین استفاده نمی کند.
• 2.20 کنترل کننده جریان جرم وارد شده، محدوده 0g/s-7g/s، دقت خواندن حداقل 1.5٪ و حداکثر قدرت خروجی 300KW است.
• 2.21 یک لوله با طول 500 میلی متر دارای سه ترموپول داخلی است و موقعیت نصب ترموپول حداقل 400 میلی متر از کلکتور فاصله دارد.
• 2.22 خط لوله با طول 2155mm در منطقه اندازه گیری جامع مجهز به یک سنج فشار، سه ترموپول و یک دستگاه سنج نمونه گیری گاز است.
• 2.23 سیستم نمونه گیری گاز دود، متشکل از فیلترهای دود، تله های سرد، ستون های خشک کردن، پمپ ها و تنظیم کننده های مایعات زباله،باید قادر به اطمینان از جمع آوری موثر نمونه های گاز دود و حذف مایع ضایعات باشد.;
• 2.24 پمپ دیافراگم وارداتی، جریان: 33L/min، خلاء: 700 mmHg، فشار: 2.5 bar
• 2.25 سر فیلتر فیلتر دود آمریکایی PARKER از PTFE جامد ساخته شده است، با مواد فیلتر PTFE 0.5um در داخل.
• 2.26 سر فیلتر فیلتر رطوبت از PTFE جامد ساخته شده است و مایع پایین می تواند از طریق دام تخلیه شود.
• 2.27 کمپرسور نوع تهویه کننده، ظرفیت خنک کننده 320KJ/h، ثبات نقطه شبنم 0.1 درجه، تغییر ثابت نقطه شبنم 0.1K، درجه حفاظت IP20
• 2.28 روتامیتر وارداتی با محدوده 0-1L/min.
• 2.29 سه ترموپول OMEGA که همه آنها ترموپول های عایق K با قطر 0.5mm هستند. تماس ها باید بر روی یک قوس دایره ای با شعاع (87±5) mm از محور قرار گیرند.با یک زاویه شامل 120 °;
• 2.30 دو مجموعه از سنجه های دو طرفه با سنسورهای فشار وارداتی با محدوده حداقل (0-100) Pa و دقت ±2Pa متصل می شوند.زمان پاسخ 90٪ خروجی سنسور فشار حداکثر 1 ثانیه است.;
• 2.31 سنجه نمونه گیری گاز به تنظیم کننده گاز و تحلیلگر گاز ورودی O2 و CO2 متصل است. دقت تحلیلگر اکسیژن 0.02٪ است و زمان پاسخ بیش از 12 ثانیه نیست.
• 2.32 تحلیلگر اکسیژن وارد شده باید از نوع پارامگنتیک باشد و حداقل 16٪ تا 21٪ ((V / V) 02 را اندازه گیری کند. زمان پاسخ تحلیلگر اکسیژن نباید بیش از 12 ثانیه باشد. در عرض 30 دقیقه،حرکت و سر و صدای تحلیلگر بیش از 100×10-6خروجی تحلیلگر به سیستم جمع آوری داده باید حداکثر وضوح 100 × 10-6 داشته باشد.
• 2.33 تحلیلگر دی اکسید کربن وارد شده باید از نوع IR باشد و می تواند CO2 را با غلظت حداقل 0٪ تا 10٪ اندازه گیری کند و خطی بودن تحلیلگر باید حداقل 1٪ از مقیاس کامل باشد.زمان پاسخ آنالیزور نباید بیش از ۱۲ ثانیه باشد.خروجی تحلیلگر به سیستم جمع آوری داده باید حداکثر وضوح 100 × 10-6 داشته باشد.
• 2.34 سیستم ضخامت نوری یک نوع چراغ روشن کننده است که در لوله جانبی لوله خروجی دود با یک مفصل انعطاف پذیر نصب شده و شامل دستگاه های زیر است:
• 2.35 این لامپ یک لامپ مهتاب است و در دمای رنگی (2900±100) K استفاده می شود. منبع برق یک جریان ثابت است و محدوده نوسان جریان در حدود ± 0 است.5٪ (از جمله دمای، ثبات کوتاه مدت و بلند مدت)
• 2.36 سیستم لنز، برای تمرکز نور در یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود.سوراخ تولید کننده نور سلول نور باید در نقطه کانونی لنز در مقابل آن قرار گیرد، و قطر آن (d) باید به فاصله کانونی (f) لنز بستگی داشته باشد تا d/f کمتر از 0 باشد.04;
• 2.37 آشکارساز و سُند فوتودیود سیلیکونی وارد شده، اتاق تشخیص فوتو الکتریکی دارای ثبات خطی 0.1٪، محدوده اندازه گیری 10 بیتی،پاسخگویی توزیع طیف دیود نوری سیلیکون با CIE (کرب روشنایی) سازگار است، تابع استاندارد V ((γ) می تواند حداقل ±5٪ دقت را به دست آورد.
• 2.38 زمان پاسخ 90٪ از سیستم کاهش نور نوری نباید بیش از 3 ثانیه باشد.
• 2.39 سیستم جمع آوری داده ها (که برای ثبت خودکار داده ها استفاده می شود) ، برای O2 و CO2 دقت حداقل 100×10-6 (0.01٪) ، برای اندازه گیری دمای، دقت 0.5°C است.برای تمام ابزارهای دیگر، ارزش خروجی کامل ابزار 0.1٪ از 0.1S برای زمان.
• 2.40 سیستم جمع آوری داده حداقل هر 3 ثانیه، مقادیر مربوطه زیر را ثبت و ذخیره می کند:
• زمان، s؛
• سرعت جریان جرم گاز پروپان که از طریق سوزنده عبور می کند، mg/s
• تفاوت فشار سنج دو طرفه، Pa؛
• غلظت اکسیژن (O2) در % (V اکسیژن/V هوا)
• غلظت دی اکسید کربن (V دی اکسید کربن/V هوا) در درصد
• مقدار دمای سه نقطه ای منطقه اندازه گیری جامع، K.
• 2.41 نرم افزار تست استاندارد، از جمله کالیبراسیون سنسورها، کالیبراسیون سیستم و رابط نرم افزاری برای دستورالعمل های فنی.
• از کالری متر چه استفاده هایی می شود؟
• کالری مترها برایاندازه گیری حجم و گرما تولید شده در یک فاصله زمانی خاصجریان از یک مخزن که تا حدودی با آب پر شده است عبور می کند که ظرفیت حرارتی و وزن آن قبل از شروع آزمایش شناخته شده است.
