ASTM E1590 سیستم کالری متر ASTM E1537 برای تشک

مقدار تولیدی:	1 واحد
قیمت:	negotiated
بسته بندی استاندارد:	جعبه چوبی
دوره تحویل:	25 روز کاری
روش پرداخت:	T/T، L/C، وسترن یونیون، مانی گرام
ظرفیت عرضه:	1 واحد در ماه

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

محل منبع

چین

نام تجاری

SKYLINE

گواهی

خط افق:

سیستم کالریمتر تشک

استانداردها:

ASTME1590

دستگاه سنجش دما:

محدوده 0-1000 ℃، دقت 0.1 ℃

گرمای خروجی گرما:

≤0.5FS

باران شناور صفر:

≤1% FS/7D

زمان شروع:

≤30 دقیقه

برجسته کردن:

سیستم کالری متر ASTM E1590,سیستم کالری متر تشک,دستگاه آزمایش تشک ASTM E1537

Mattress Calorimeter System

ASTM E1537 Mattress Testing Machine

توضیحات محصول

سیستم کالری متر برای تشک ها، مبلمان پوشیده و صندلی های انباشته شده

معرفی محصول

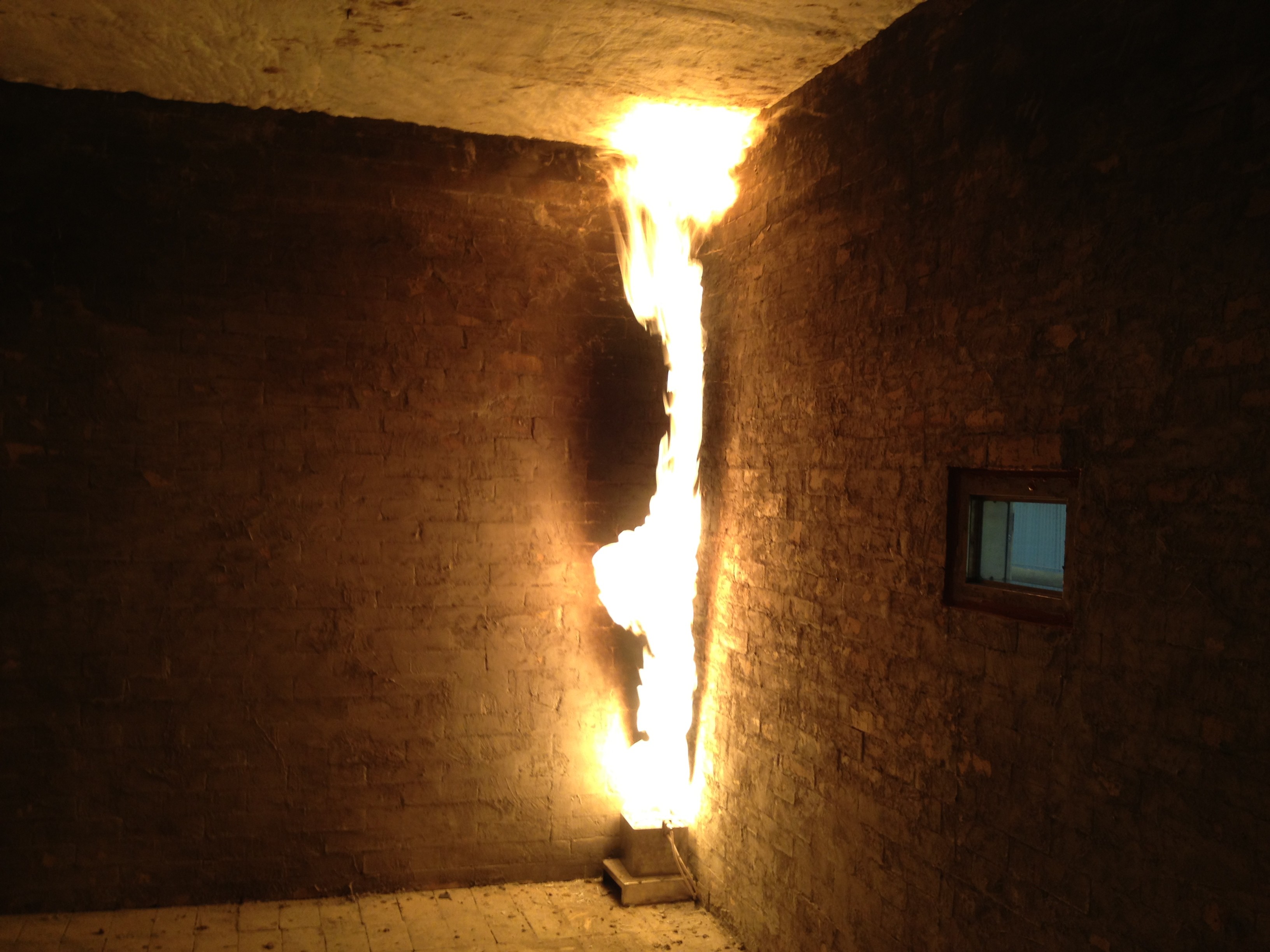

سیستم کالری متر، وسیله ای برای تعیین رفتار سوزش تشک ها فراهم می کند،مبلمان پوشیده و صندلی های انباشته با اندازه گیری پاسخ های آزمایش خاص زمانی که نمونه آزمایش تحت یک شعله خاص قرار می گیردآزمایش در یک اتاق با پیکربندی استاندارد انجام می شود، با اندازه 3.66 در 2.44 در 2.44 متر با شرایط تهویه خوبی.اندازه گیری هایی که باید انجام شود شامل میزان انتشار گرما و دود است.، کل آزاد شده، نرخ و غیره

انطباق با ASTME1590، ASTM E1537، ASTM E1822

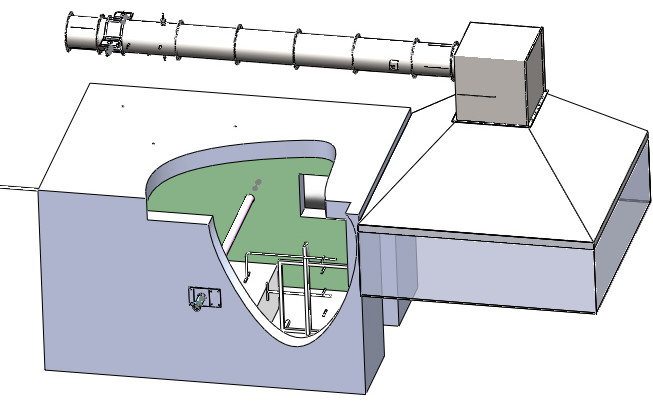

مرجع طرح سیستم کالری متر.

پارامترهای فنی

1.1. سیستم کنترل جریان گاز دود
شاخص		منتيم	شاخص ها و پارامترهای فنی

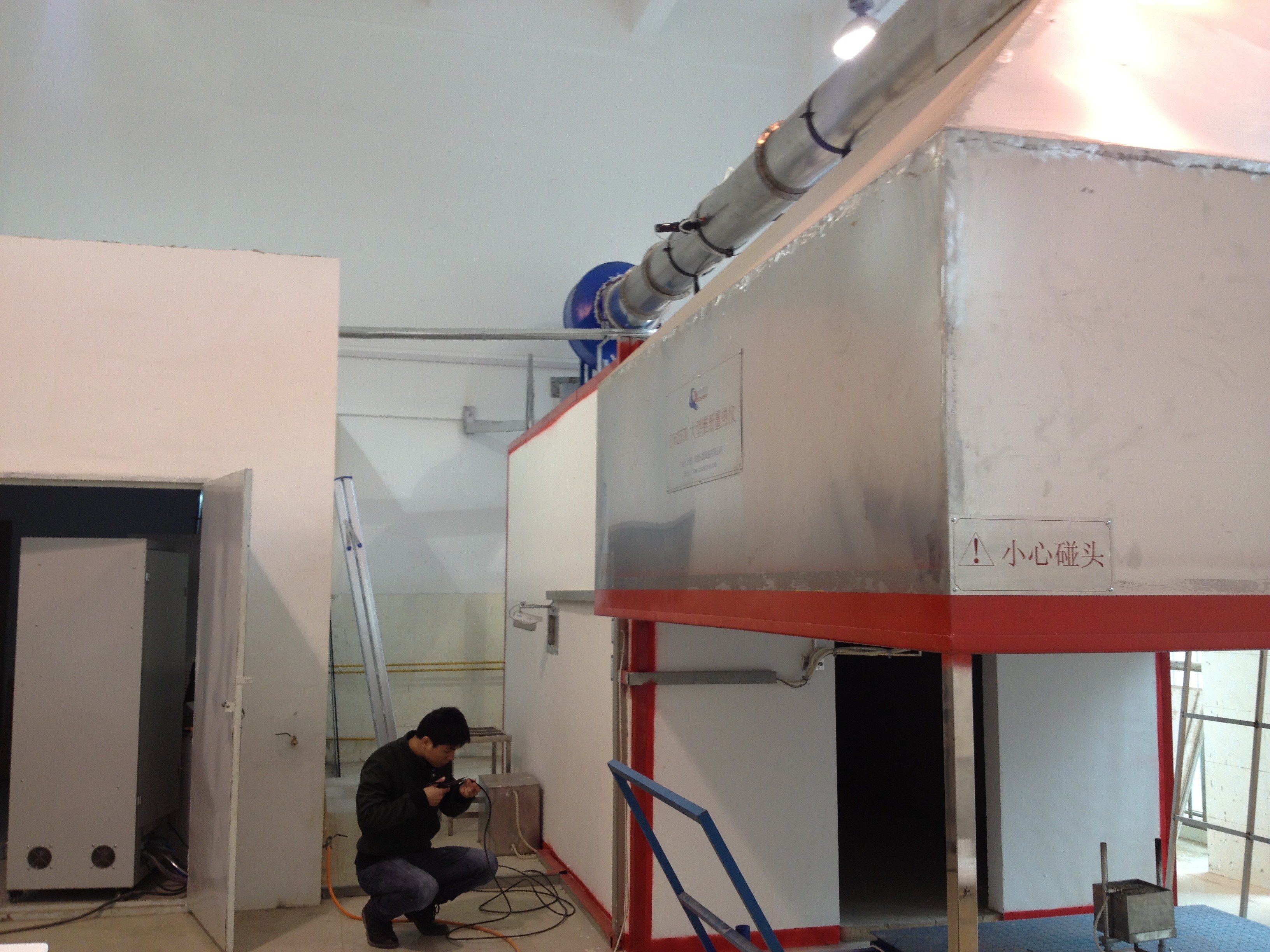

1.1		هود دود	نصب شده به طور مستقیم بالاتر از باز شدن اتاق آزمایش احتراق، 1.8 ~ 2.0 متر بالاتر از زمین، اندازه پایین 2440 * 2440mm، ارتفاع 1000mm، و مواد SS304 است؛
1.2		هومومکسگر گازهای دود	نصب و هود جمع آوری دود شکل مخروط به طور مستقیم در بالا، اندازه 900 * 900 * 900mm است، دو صفحه فولاد ضد زنگ 900 * 500 در داخل نصب شده است،و یک طرف با یک φ400 باز شدن برای اتصال به لوله باز می شودماده: SS304
1.3		لوله خروجی دود	φ 400 میلی متر است، طول 5000 میلی متر است، متشکل از چندین بخش است که با یک فلنج و یک حلقه مهر و موم مقاوم به دمای بالا متصل می شوند، هر دو سر آن با دستگاه مخلوط گاز دود نصب شده است، ماده SS304 است؛
1.4		کولر خروجی	فن اگزوز سانتریفیوژال، مخزن داخلی از فولاد ضد زنگ ساخته شده است، می تواند با دمای بالای گاز دود حداقل 300°C مقاومت کند و حجم هوا به صورت مداوم توسط کنورتر فرکانس تنظیم می شود.
			سیستم خروجی دود برای تمام دود تولید شده توسط آزمایش احتراق تلفن همراه کافی است و ظرفیت خروجی دود حداقل 8000m3/h است.
2.2بخش اندازه گیری جامع
2.1	بخش اندازه گیری جامع		یک قطعه لوله از فولاد ضد زنگ با طول 2155mm و قطر 400mm، ساخته شده از SS304، مجهز به سنسورهای فشار، دمای، مسیر نور، نمونه گیری و سایر سنسورها؛
2.2	دستگاه سنجش فشار		یک سُند دو طرفه، ساخته شده از فولاد ضد زنگ، در مرکز خط لوله نصب شده،اتاق های جلو و عقب از طریق لوله PTFE به سنسور تفاوت فشار متصل می شوند تا تفاوت فشار در خط لوله را تشخیص دهند.
			سنسور فشار دیفرانسیل در براکت بخش اندازه گیری جامع نصب می شود تا اطمینان حاصل شود که خواندن فشار دیفرانسیل تاخیر کوتاه و بدون از دست دادن دارد.و زمان پاسخ T90 کمتر از 3 ثانیه است.
			سنسور فشار، محدوده 0 تا 2000Pa، دقت ±5Pa؛
2.3	دستگاه سنجش دما		استفاده از ترموپول امگا آمریکایی، قطر 0.5mm، ترموپول عایق بندی زرهی نوع K که با الزامات IEC مطابقت دارد.
			محدوده 0 تا 1000 درجه سانتیگراد، دقت 0.1 درجه سانتیگراد
2.4	دستگاه اندازه گیری مسیر نوری		سیستم ضخیم سازی نوری یک نوع نور روشن کننده است.
2.5	دستگاه جمع آوری نمونه گاز		این لامپ یک لامپ روشن کننده است و در دمای رنگ (2900±100) K استفاده می شود. منبع برق یک جریان ثابت است
3.گاز و سیستم کنترل آن
3.1	سوزنده		آشکارساز و سُند فوتودیود سیلیکونی وارداتی
			سیستم ضخیم سازی نوری یک نوع نور روشن کننده است.
			این لامپ یک لامپ روشن کننده است و در دمای رنگ (2900±100) K استفاده می شود. منبع برق یک جریان ثابت است
3.2	دستگاه روشنایی		سیستم لنز برای فشرده سازی نور به یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود.سوراخ تولید کننده نور سلول نور باید در نقطه کانونی لنز در مقابل آن قرار گیرد
			آشکارساز و سُند فوتودیود سیلیکونی وارداتی
			سیستم ضخیم سازی نوری یک نوع نور روشن کننده است.
3.3	کنترل جریان گاز سر احتراق		این لامپ یک لامپ روشن کننده است و در دمای رنگ (2900±100) K استفاده می شود. منبع برق یک جریان ثابت است
			سیستم لنز برای فشرده سازی نور به یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود.سوراخ تولید کننده نور سلول نور باید در نقطه کانونی لنز در مقابل آن قرار گیرد
			آشکارساز و سُند فوتودیود سیلیکونی وارداتی
3.4	سوزان شن و ماسه ای کالیبر شده		سیستم ضخیم سازی نوری یک نوع نور روشن کننده است.
			این لامپ یک لامپ روشن کننده است و در دمای رنگ (2900±100) K استفاده می شود. منبع برق یک جریان ثابت است
3.5	کنترل جریان گازی کالیبر شده		با استفاده از American Alicat mass flowmeter، رسانه پروپان است، محدوده 0-7g/s است، دقت ±(0.8%rdg+0.2%F.S.) ، زمان پاسخ 0.1s است، و حداکثر شعله کالیبراسیون 300kw است؛

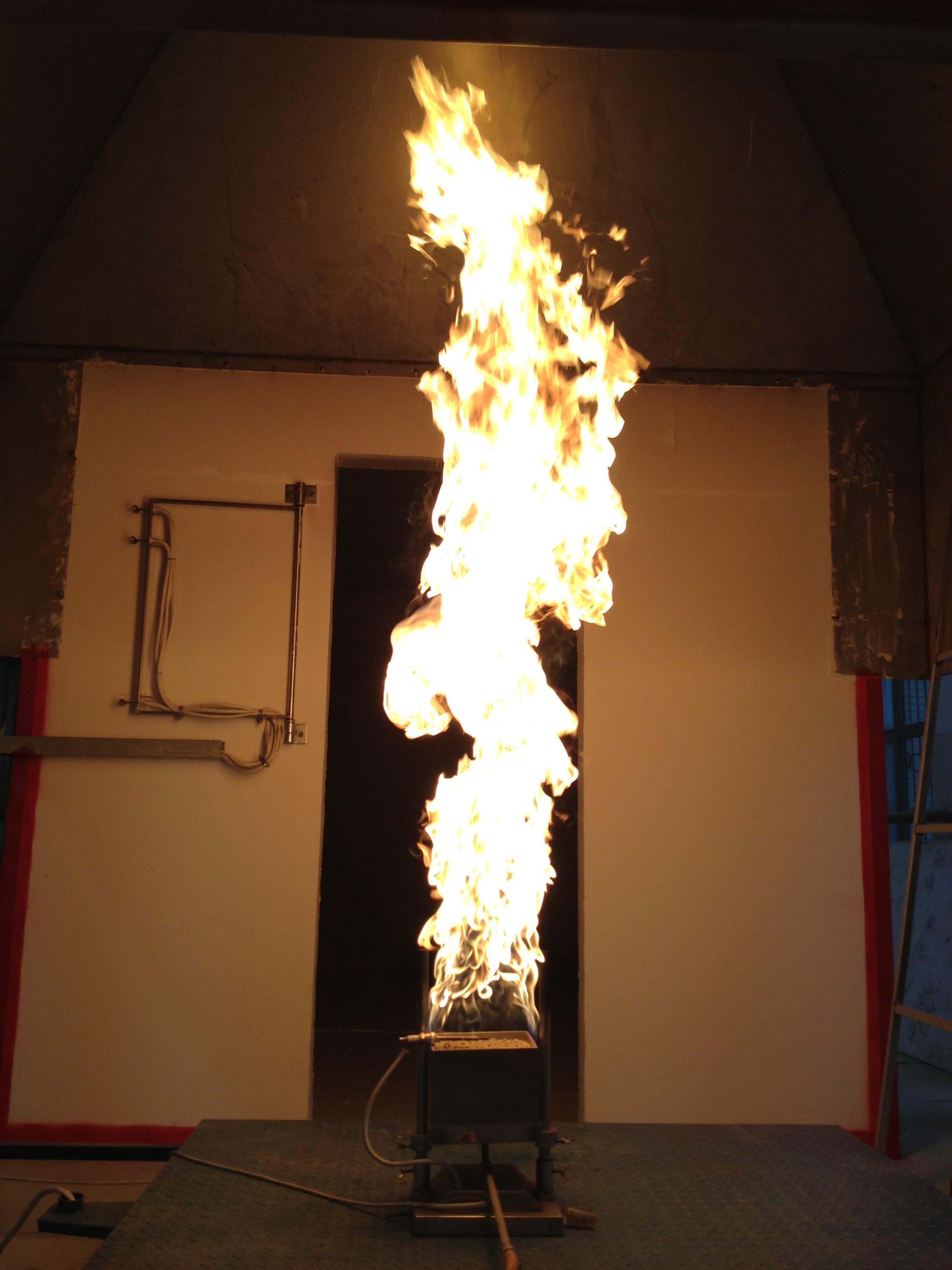

			جریان گاز کالیبراسیون توسط نرم افزار کنترل می شود که می تواند به طور خودکار منبع شعله کالیبراسیون مرحله ای را با خروجی 75kw/160kw کنترل کند.
3.6	سیستم کنترل		PLC Omron برای کنترل جریان گاز استفاده می شود و مجهز به یک دستگاه قطع گاز است که ایمن و قابل اعتماد است.
			پیکربندی جداگانه از جعبه کنترل گاز، امن و مناسب برای کار و نگهداری؛
4.4سیستم تصفیه گاز دود
4.1	فیلتر کردن گاز دود		مجهز به یک دستگاه فیلتر سه مرحله ای، فیلتر کردن طولانی مدت گرد و غبار در گاز دود: فیلتر ضخیم پنبه فیبر شیشه ای درجه یک، ذرات بزرگ کربید را در گاز دود فیلتر می کند و مواد فیلتر را می توان به سرعت جایگزین کرد. فیلتر دوم درجه آمریکایی پارکر، عنصر فیلتر PTFE است، دقت 2μm است، عنصر فیلتر می تواند به سرعت جدا و جایگزین شود؛ فیلتر کردن غشا PTFE سه مرحله ای، با دقت 0.5μm، به طور موثر رطوبت را قطع می کند.
4.2	تله سرد		نوع پمپ فشرده سازی، قدرت خنک کننده 320KJ/h، دقت کنترل دمای 0.1°C، تغییر استاتیک 0.1K، خود شروع و بدون نگهداری؛
4.3	تله بخار		به طور خودکار آب خنک کننده تولید شده توسط دام سرد را بدون نیاز به نگهداری تخلیه می کند.
4.4	ستون خشک کردن		استفاده می شود برای خشک کردن بخار آب باقی مانده در گاز نمونه، می تواند به سرعت جدا و با محیط خشک کردن جایگزین شود؛
4.5	پمپ نمونه گیری		پمپ نمونه گیری خلاء آلمان KNF، با ظرفیت نمونه گیری 16L/min می تواند به طور مداوم فشار نمونه گیری 50KPa را با سخت گیری هوا بالا، سر و صدای پایین و ارتعاش پایین تولید کند.
4.6	روتامیتر		روتامیتر وارداتی با محدوده 0-1.5L/min، که می تواند جریان گاز نمونه خروجی را تثبیت کند و خطای اندازه گیری ناشی از نوسانات جریان گاز را کاهش دهد.
5سیستم تجزیه و تحلیل غلظت گاز
5.1	تحلیلگر گاز		با استفاده از تحلیلگر آلمان ABB EL3020، تجزیه و تحلیل غلظت O2 پارامغناطیسی، محدوده اندازه گیری 0-21٪، دقت 0.01٪، زمان پاسخ بیش از 12 ثانیه،حرکت و سر و صدا در عرض 30 دقیقه از تحلیلگر بیش از 100ppm نیست; انحراف خطی: ≤1%F.S. تکرار پذیری: ≤0.5F.S. صفر بارندگی شناور: ≤1%F.S./7D زمان شروع: ≤30 دقیقه
			با استفاده از تحلیلگر آلمان ABB EL3020، تجزیه و تحلیل غلظت CO/CO2 از نوع IR، محدوده اندازه گیری CO: 0-1٪، دقت 0.01٪، CO2: 0-10٪، دقت 0.01٪ و زمان پاسخ بیش از 12 ثانیه نیست.
6. سيستم جمع آوری اطلاعات
6.1	ماژول خرید		با استفاده از ماژول خرید "ادوانتک"، دقت جمع آوری غلظت گاز 100×10-6 است. دقت جمع آوری دما 0.1°C است. دقت جمع آوری تفاوت فشار 0.1Pa است. دقت بدست آوردن زمان 0.1s است. سیگنال های دیگر 0.1 درصد از مقدار خروجی در مقیاس کامل هستند.
6.2	جمع آوری اطلاعات		سیستم حداقل هر 3 ثانیه داده های زیر را ثبت و ذخیره می کند: تفاوت فشار سُند دو طرفه، Pa؛ دمای لوله، K غلظت اکسیژن، درصد غلظت CO، درصد غلظت CO2، درصد سرعت جریان جرم پروپان، mg/s زمان، s؛
7. نرم افزار عامل استاندارد
نرم افزار عامل استاندارد شامل توابع زیر است:
7.1	نظارت بر وضعیت سیستم		خواندن وضعیت و ارزش سیگنال هر سنسور در سیستم؛
7.2	کالیبراسیون سنسور		کالیبراسیون سنسور برای درجه حرارت، فشار باد، مسیر نور، تجزیه و تحلیل غلظت و غیره؛
7.3	کالیبراسیون سیستم		روش استاندارد کالیبراسیون مرحله سیستم
7.4	روش عملیاتی استاندارد		روش های کار استاندارد آزمایش
7.5	بررسی گزارش		گزارش آزمون دسترسی به داده های خام و صادرات
7. تجهیزات کمکی دیگر
7.1	ویدئوگر		ویدیوی آزمون پذیرش
7.2	رالی		برای تایید نیروی اعمال شده توسط سر احتراق اصلی بر روی سطح تشک استفاده می شود.
7.3	کامپیوتر کامپیوتر		کامپیوتر صنعتی AdvanTech و رابط جمع آوری داده های یکپارچه ثبات عملکرد سیستم را بهبود می بخشد.
