دستگاه تست SAE J2302 برای اثربخشی حرارتی عایق آستین

SAE J2302 دستگاه آزمایش برای کارایی حرارتی عایق پوش

معرفی محصول

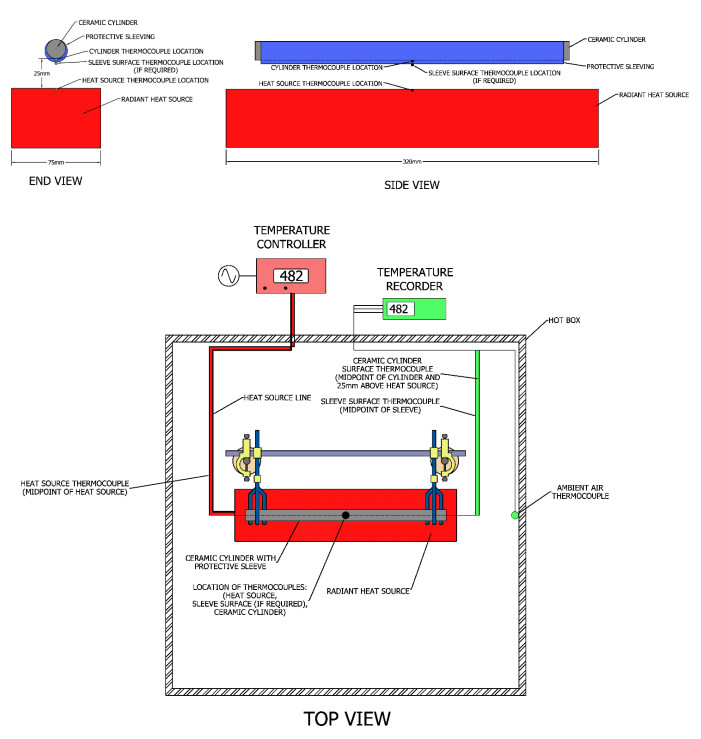

این آزمایش می بایست اجازه دهد تا مقاومت مواد عایق کننده در پوشش، لوله یا نوار را در برابر جریان گرما تابش اندازه گیری کند.اثربخشی آستین با اندازه گیری تفاوت دمای یک بطری سرامیکی سیاه و با و بدون آستین محافظ تعیین می شود.

ترکیب

جعبه گرم (لوازم 2)

ابعاد داخلی 500 × 500 × 500 میلی متر

ساختار پروفایل آلومینیوم با پانل عایق بندی شده (فولاد ضد زنگ + عایق + فولاد ضد زنگ) ، در پایین و اطراف.

یک سیستم باز کردن و بسته شدن باید در سطح بالایی ارائه شود.

درهای دارای سوراخ در مقابل باید فراهم شوند.

همچنین باید پاها نیز فراهم شود، با دو گزینه: پاهای 2-10 سانتی متر برای قرار دادن بر روی یک میز یا پاهای 50-80 سانتی متر برای قرار دادن بر روی زمین

منبع گرما تابشی (لوازم 3)

Radiant “Itech” (712400) 1500W Already available at GREMTEK - Provide a casing to hold the radiant and insulate the back face - Regulation via a contactless sensor at the center of the radiant (KEYENCE FT-H50 - annex 4)

ترموکوپل K (لوازم 4)

کاوشگر ترموکوپل نوع K با زوج ظاهری - SV2000

جبران شدگي وصل کننده هاي دندون نر

تنظیم کننده / ضبط کننده یا سیستم اتوماسیون

تنظیم کننده باید اجازه تنظیم دمای روی سطح منبع گرما را بدهد.

تنظیم باید از طریق ترموپول بدون تماس انجام شود (مانند Keyence FT-H50K - ضمیمه 4).

ضبط کننده یا سیستم اتوماسیون باید تمام اندازه گیری های دمایی (منابعی و ترموپول های نوع K) را ذخیره کند.

این داده ها باید به راحتی از هر کامپیوتر متصل به شبکه بازیافت شوند. استخراج داده ها می تواند از طریق اکسل پردازش شود.

دستگاه ضبط یا سیستم اتوماسیون باید اجازه دهد تا:

کدام ترموپول منبع گرما را کنترل می کند؟ فرکانس ثبت (مثلا: ثبت دمای هر 1 یا 5 ثانیه).

ثبت زمان شروع و پایان (اگر امکان پذیر باشد)

نظرات اضافه کنید (اگر ممکن است)

نام ترموپول های متصل را تعریف کنید (اگر ممکن است)

قادر به ضبط تا 12 ترموپول نوع K با پلاگین MMK برای کانکتورهای کوچک (لوازم 4)

پشتیبان سیلندر

این باید قادر به محکم نگه داشتن سیلندر در انتهای آن موازی با این شعاع با توجه به قطر های مختلف باشد.

جدا کردن سیلندر باید برای جایگزینی آن آسان باشد (بررسی با یا بدون محافظت).

فاصله بین سطح تابش دهنده و سطح تابش دهنده باید به راحتی از 5 تا 100 میلی متر تنظیم شود.

سیستم موقعیت مکانی باید قادر به سازگاری با استفاده از پشتیبانی های غیر از سیلندر باشد.

این سیستم موقعیت مکانی باید بتواند برای استفاده از پشتیبانی های غیر از سیلندرها، مانند صفحه، قطعات مشتری و غیره، سازگار شود.
