IEC 60247 تست کننده از دست دادن دی الکتریک و مقاومت روغن عایق

مقدمهتست کننده از دست دادن دی الکتریک و مقاومت روغن عایق

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsاین کاملا با استاندارد ملی GB / T 5654-2007 و استاندارد قدرت DL / T421 مطابقت دارد.
استاندارد قدرت DL/T421؛ ادغام داخلی لیوان روغن از دست دادن دی الکتریک، کنترلگر دما، سنسور دما، پل آزمایش از دست دادن دی الکتریک، منبع تغذیه آزمایش AC، خازن استاندارد،تست کننده مقاومت بالا، و غیره
منبع برق آزمایش، خازن استاندارد، اندازه گیری مقاومت بالا، منبع ولتاژ بالا DC و سایر اجزای اصلی. بخش گرمایش پیشرفته ترین روش گرمایش فرکانس بالا را اتخاذ می کند.
بخش گرمایش پیشرفته ترین روش گرمایش فرکانس بالا را اتخاذ می کند که مزایای عدم تماس بین لیوان روغن و بدن گرمایش، گرمایش یکنواخت،سرعت سریع و کنترل راحت.
آسان و مزایای دیگر. منبع تغذیه آزمون AC روش تبدیل AC-DC-AC را اتخاذ می کند، به طور موثر از نوسان ولتاژ و فرکانس در دی الکتریک جلوگیری می کند
حتی اگر ژنراتور برق تولید می کند، ابزار نیز می تواند به درستی کار کند. خازن استاندارد داخلی SF6 است
خازن سه قطبی پر از گاز، از دست دادن دی الکتریک و خازن خازن توسط دمای محیط و رطوبت تحت تاثیر قرار نمی گیرد،اطمینان از دقت ثابت ابزار پس از مدت زمان طولانی استفاده.
این تضمین می کند که دقت ابزار پس از مدت زمان طولانی استفاده ثابت بماند.

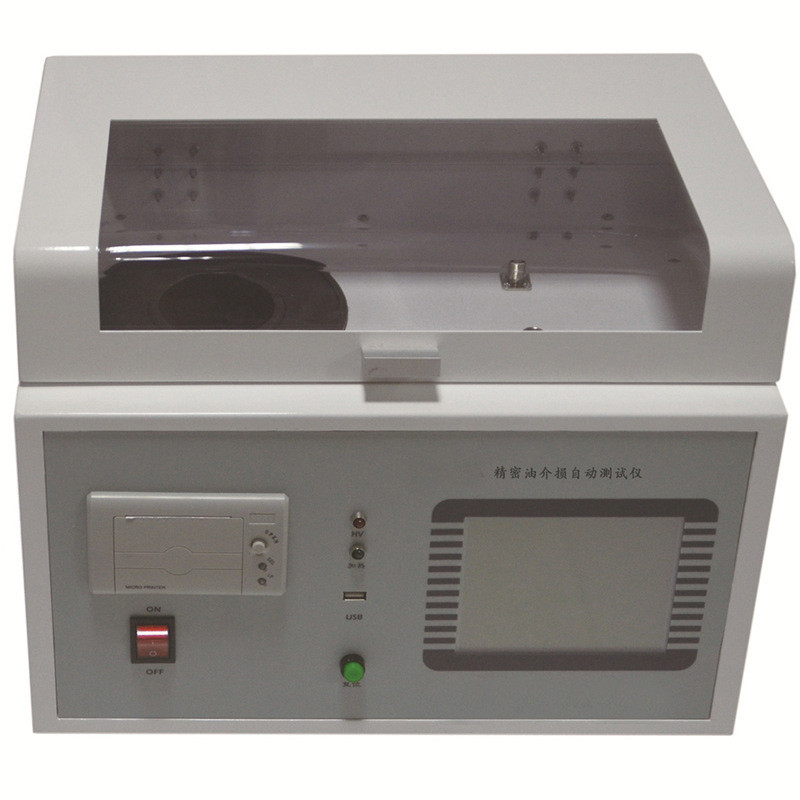

این ابزار مجهز به یک صفحه نمایش بزرگ (320 × 240) با صفحه نمایش لمسی و فناوری دیجیتال داخلی، اندازه گیری خودکار هوشمند و چند حالت اندازه گیری است.
(320 × 240) صفحه نمایش لمسی، منوی کامل چینی، هر مرحله دارای یک درخواست چینی است، نتایج آزمایش را می توان چاپ کرد.
برای استفاده ماهرانه از آن نیازی به آموزش حرفه ای نیست.

ویژگی

(1) لیوان روغن ساختار سه الکترود مطابق با استاندارد ملی GB/T5654-20077/IEC 60247 را با فاصله بین قطب 2mm اتخاذ می کند،که می تواند تأثیر ظرفیت گمشده و نشت اسهال را بر نتایج آزمایش از دست دادن دی الکتریک از بین ببرد.
(2) ابزار استفاده می کند فرکانس متوسط حرارتی و PID الگوریتم کنترل دمای. روش گرمایش مزایای عدم تماس بین لیوان روغن و بدن گرمایش،گرمایش یکسان، سرعت سریع و کنترل مناسب، به طوری که دمای به شدت در محدوده خطای دمای پیش تنظیم شده کنترل می شود.
(3) خازن استاندارد داخلی یک خازن سه الکترود پر از گاز SF6 است، از دست دادن دی الکتریک و ظرفیت خازن تحت تاثیر دمای محیط و رطوبت نیست.به طوری که دقت ابزار پس از مدت زمان طولانی استفاده همچنان تضمین می شود.
(4) منبع برق آزمایش AC روش تبدیل AC-DC-AC را اتخاذ می کند، به طور موثر از تأثیر ولتاژ و نوسان فرکانس در دقت آزمایش دی الکتریک جلوگیری می کند.حتی اگر ژنراتور برق تولید کند، ابزار نیز می تواند به درستی کار کند.
(5) عملکرد محافظت کامل. هنگامی که بیش از حد ولتاژ، بیش از حد جریان، ولتاژ بالا مدار کوتاه وجود دارد، ابزار می تواند به سرعت ولتاژ بالا را قطع و یک پیام هشدار صادر کند.هنگامی که سنسور دما شکست می خورد یا متصل نمی شود، یک پیام هشدار صادر می شود.
یک رله محدود کننده درجه حرارت در کوره گرمایش حرارتی فرکانس متوسط وجود دارد. هنگامی که درجه حرارت بیش از 120 درجه باشد، رله آزاد می شود و گرمایش متوقف می شود.
(6) تنظیم آسان پارامترهای آزمایش. محدوده تنظیم دمای 0 ≈ 120 °C، محدوده تنظیم ولتاژ AC
500 ~ 2200V، محدوده تنظیم ولتاژ DC 300 ~ 500V.
(7) استفاده از صفحه نمایش LCD صفحه نمایش بزرگ، با نور پس زمینه، نمایش شفاف. رابط انسان-ماشین دوستانه، فقط از دستورات منوی چینی، دستورات ورودی،دستگاه می تواند به طور خودکار آزمایش را انجام دهد.و به طور خودکار نتایج آزمایش را ذخیره و چاپ می کند.
(8) ساعت زمان واقعی، تاریخ و زمان آزمایش را می توان با نتایج آزمایش ذخیره، نمایش و چاپ کرد.
(9) عملکرد کالیبراسیون لیوان الکترود خالی.اندازه گیری ظرفیت الکتریکی و ضریب از دست دادن دی الکتریک لیوان الکترود خالی برای قضاوت در مورد حالت تمیز کردن و مونتاژ لیوان الکترود خالیداده های کالیبراسیون به طور خودکار ذخیره می شوند تا محاسبه دقیق ظرفیت نسبی و مقاومت DC را تسهیل کنند.

پارامترهای فنی

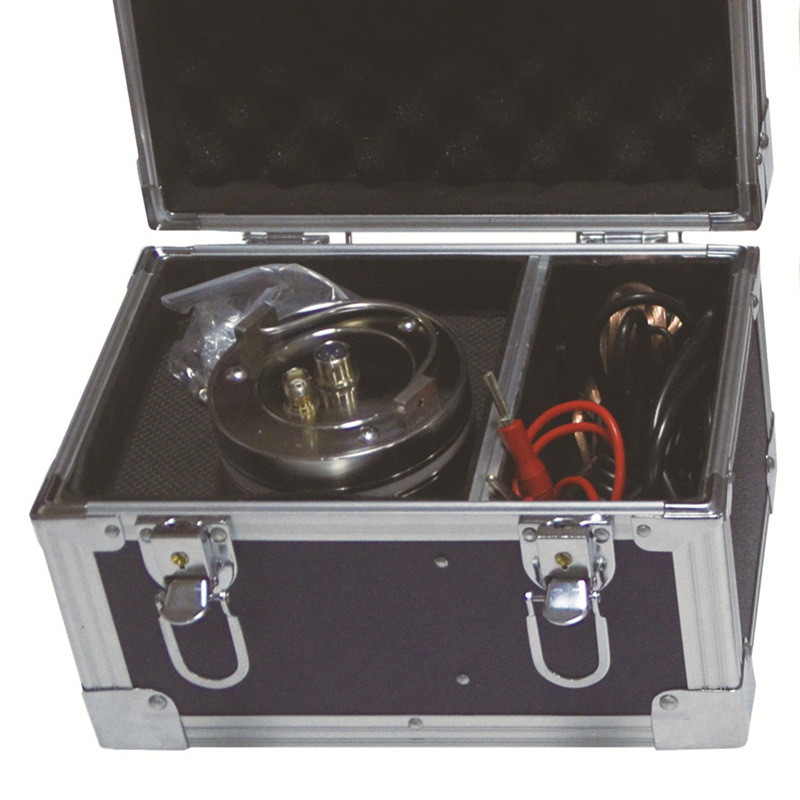

o پارامترهای فنی اصلی لیوان روغن

(1) فاصله بین فشار بالا و فشار پایین 2mm
(2) ظرفیت الکتریکی لیوان خالی 60±2PF
(3) حداکثر ولتاژ آزمون فرکانس صنعتی 2000V
(4) از دست دادن دی الکتریک در لیوان خالی tgδ<1×10-4
(5) ظرفیت مایع حدود 40 میلی لیتر
(6) مواد الکترود از فولاد ضد زنگ
(7) حجم 70mm ((D) × 120mm ((H)
