IEC 60247 تست کننده از دست دادن دی الکتریک و مقاومت روغن عایق

مقدمهتست کننده از دست دادن دی الکتریک و مقاومت روغن عایق

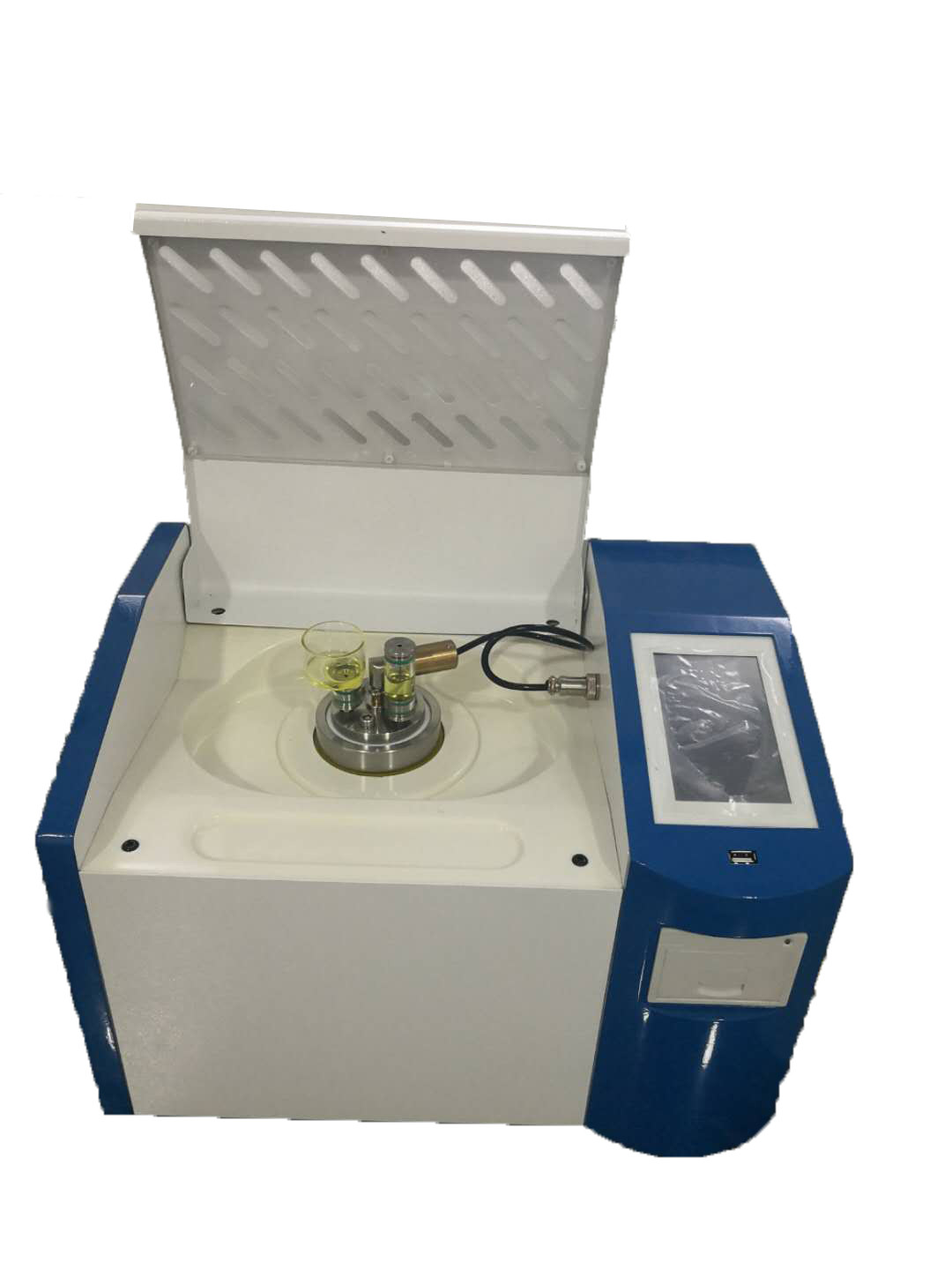

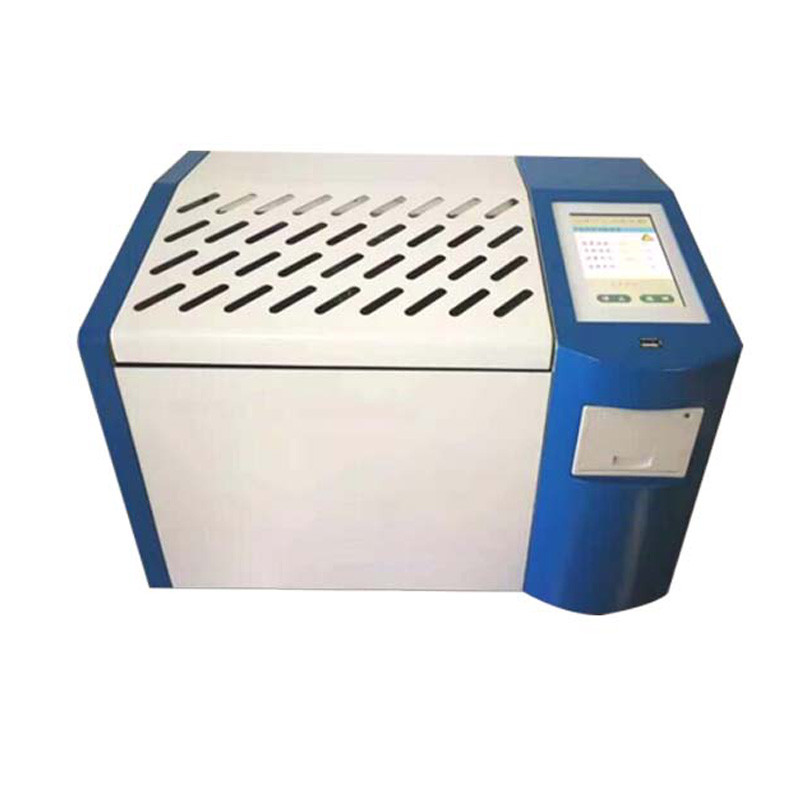

تست کننده از دست دادن دی الکتریک و مقاومت روغن عایق بر اساس GB/T5654-2007/IEC 60247 "مقدار ظرفیت نسبی" طراحی و تولید شده است.فاکتور از دست دادن دی الکتریک و مقاومت DC مواد عایق مایع". برای اندازه گیری ضریب از دست دادن دی الکتریک و مقاومت DC روغن عایق و سایر رسانه های عایق مایع استفاده می شود.ادغام داخلی اجزای اصلی مانند لیوان روغن از دست رفته دی الکتریک، کنترلگر دما، سنسور دما، پل آزمون از دست دادن دی الکتریک، منبع برق آزمایش AC، خازن استاندارد، متر مقاومت بالا، منبع ولتاژ بالا DC، و غیرهابزار تمام تکنولوژی های دیجیتال را به کار می گیرد.، تمام اندازه گیری خودکار هوشمند، مجهز به رنگ صفحه نمایش LCD بزرگ، منوی کامل چینی، هر مرحله دارای دستورات چینی، نتایج آزمایش می تواند به طور خودکار ذخیره شده و چاپ شود،اپراتور نیازی به آموزش حرفه ای ندارد و می تواند مهارت استفاده از آن را داشته باشد..

ویژگی

(1) لیوان روغن ساختار سه الکترود مطابق با استاندارد ملی GB/T5654-20077/IEC 60247 را با فاصله بین قطب 2mm اتخاذ می کند،که می تواند تأثیر ظرفیت گمشده و نشت اسهال را بر نتایج آزمایش از دست دادن دی الکتریک از بین ببرد.
(2) ابزار استفاده می کند فرکانس متوسط حرارتی و PID الگوریتم کنترل دمای. روش گرمایش مزایای عدم تماس بین لیوان روغن و بدن گرمایش،گرمایش یکسان، سرعت سریع و کنترل مناسب، به طوری که دمای به شدت در محدوده خطای دمای پیش تنظیم شده کنترل می شود.
(3) خازن استاندارد داخلی یک خازن سه الکترود پر از گاز SF6 است، از دست دادن دی الکتریک و ظرفیت خازن تحت تاثیر دمای محیط و رطوبت نیست.به طوری که دقت ابزار پس از مدت زمان طولانی استفاده همچنان تضمین می شود.
(4) منبع برق آزمایش AC روش تبدیل AC-DC-AC را اتخاذ می کند، به طور موثر از تأثیر ولتاژ و نوسان فرکانس در دقت آزمایش دی الکتریک جلوگیری می کند.حتی اگر ژنراتور برق تولید کند، ابزار نیز می تواند به درستی کار کند.
(5) عملکرد محافظت کامل. هنگامی که بیش از حد ولتاژ، بیش از حد جریان، ولتاژ بالا مدار کوتاه وجود دارد، ابزار می تواند به سرعت ولتاژ بالا را قطع و یک پیام هشدار صادر کند.هنگامی که سنسور دما شکست می خورد یا متصل نمی شود، یک پیام هشدار صادر می شود.
یک رله محدود کننده درجه حرارت در کوره گرمایش حرارتی فرکانس متوسط وجود دارد. هنگامی که درجه حرارت بیش از 120 درجه باشد، رله آزاد می شود و گرمایش متوقف می شود.
(6) تنظیم آسان پارامترهای آزمایش. محدوده تنظیم دمای 0 ≈ 120 °C، محدوده تنظیم ولتاژ AC
500 ~ 2200V، محدوده تنظیم ولتاژ DC 300 ~ 500V.
(7) استفاده از صفحه نمایش LCD صفحه نمایش بزرگ، با نور پس زمینه، نمایش شفاف. رابط انسان-ماشین دوستانه، فقط از دستورات منوی چینی، دستورات ورودی،دستگاه می تواند به طور خودکار آزمایش را انجام دهد.و به طور خودکار نتایج آزمایش را ذخیره و چاپ می کند.
(8) ساعت زمان واقعی، تاریخ و زمان آزمایش را می توان با نتایج آزمایش ذخیره، نمایش و چاپ کرد.
(9) عملکرد کالیبراسیون لیوان الکترود خالی.اندازه گیری ظرفیت الکتریکی و ضریب از دست دادن دی الکتریک لیوان الکترود خالی برای قضاوت در مورد حالت تمیز کردن و مونتاژ لیوان الکترود خالیداده های کالیبراسیون به طور خودکار ذخیره می شوند تا محاسبه دقیق ظرفیت نسبی و مقاومت DC را تسهیل کنند.

پارامترهای فنی
