ISO 5660 کالری متر اندازه گیری مخروط

کالری متر مخروط.pdf
معرفی ابزار
کالری متر مخروط از مصرف اکسیژن یک نمونه مستطیل (100 میلی متر × 10 میلی متر) که توسط دکتر Vytenis Babrauskas در یک مقدار تابش حرارتی 100KW / m2 آزمایش شده است.
کالری متر مخروط بر اساس اصل مصرف اکسیژن در احتراق مواد ساخته شده است. حرارت آزاد شده در هر 1 کیلوگرم اکسیژن حدود 13.1MJ است.زمان روشن شدن، مصرف اکسیژن، تولید CO و CO2 و جریان گاز احتراق.
کالری متر مخروط به شدت با اندازه آزمایشگاه مطابقت دارد و واحد کنترل خودکار طراحی شده توسط نرم افزار آزمایش برای کاربر آسان است.اون از يک کامپيوتر 17 اينچي با صفحه لمسي استفاده ميکنه، که کاملا با استانداردهای بین المللی مطابقت دارد.

مطابق با استانداردها
- آزمون واکنش به آتش با استاندارد ISO 5660، میزان انتشار گرما، میزان دود و میزان از دست دادن جرم
-ASTM E1354 تعیین میزان انتشار گرما و دود قابل مشاهده مواد و محصولات با استفاده از کالری متر مصرف اکسیژن
-BS 476 Pt.15 آزمایش احتراق و ساختار مواد ساختمانی، تعیین میزان انتشار گرما محصول

پارامترهای فنی

ویژگی های محصول و کاربرد
1.Cone Calorimeter با کابینت تحلیلی متحرک، می تواند با یک سیستم آزمایش سرعت انتشار گرما بزرگ مانند ISO 9705، EN 13823 و غیره، مطابق با ISO 5660، ASTM E1354، BS 476 Part 15 و غیره متصل شود.استانداردهای آزمایش.
2.بدن آزمون یکپارچه و کابینت تجزیه و تحلیل 19 اینچ، کامپیوتر صفحه لمس 15 اینچ متصل به PC، برای کل کنترل و آزمایش خودکار.

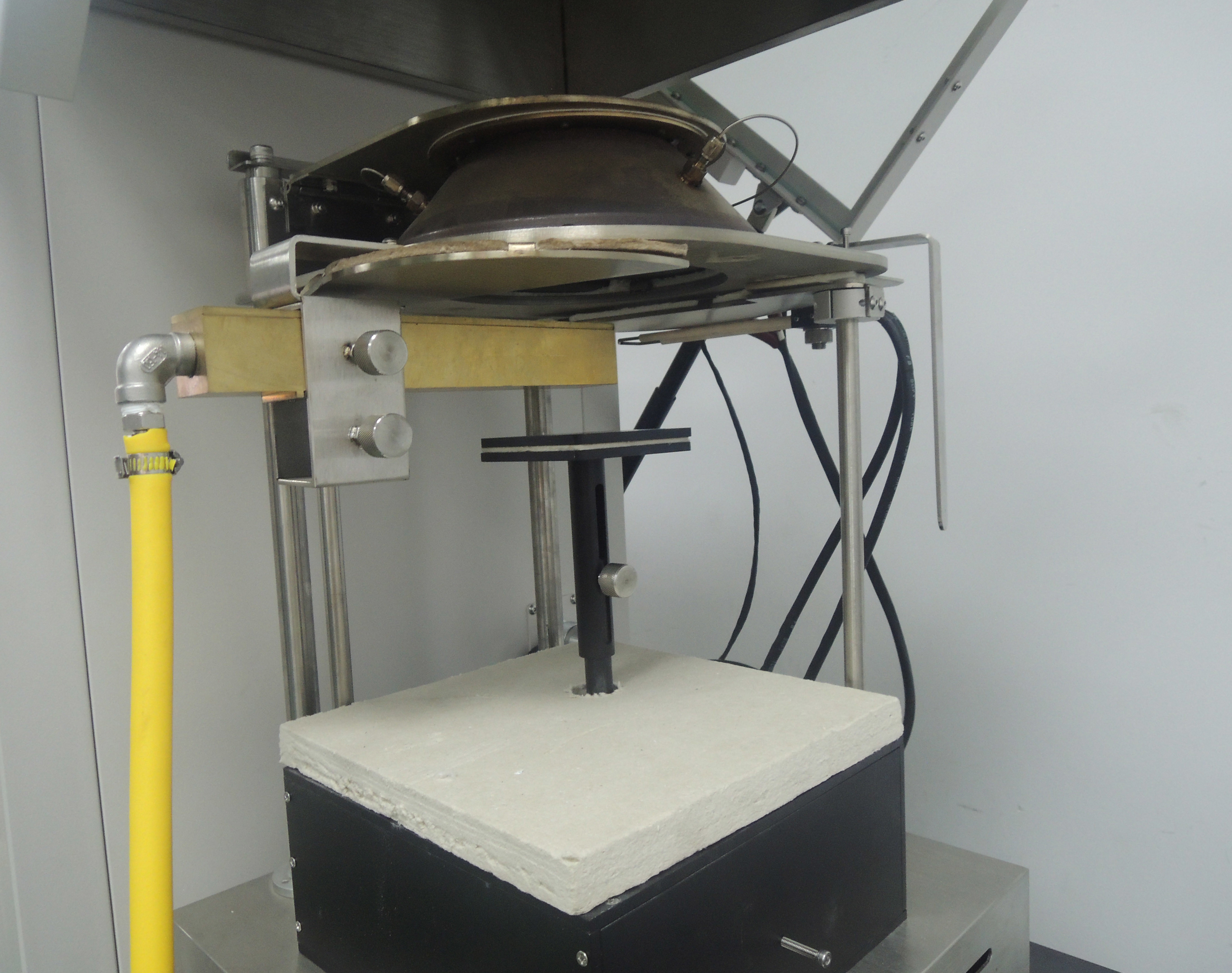

3. قدرت نامی گرم کننده مخروطی 5000W، خروجی گرما 0 ~ 100kW / m2 ، با استفاده از کنترلگر دمای PID ، در حالی که مخروط تابش می تواند افقی یا عمودی باشد.
4در معرض بخش مرکزی سطح نمونه در محدوده 50 × 50 میلی متر، تابش در مرکز انحراف بیش از 2٪ نیست.
5. محدوده وزن نمونه 0 ~ 3000g؛ دقت: 0.1g.
6شاتر خودکار به طور خودکار باز می شود تا تشعشعات را به نمونه منتقل کند.
7.ABB EL3020 تحلیلگر اکسیژن پارامغناطیسی که از روش تغییر پارامغناطیسی برای اندازه گیری غلظت اکسیژن در گاز استفاده می کند. محدوده غلظت 0-25%.
8تجزیه و تحلیل چگالی دود با استفاده از سیستم لیزر، این سیستم شامل یک لیزر 0.5mW He Ne، آشکارساز اصلی و آشکارساز کمکی است.

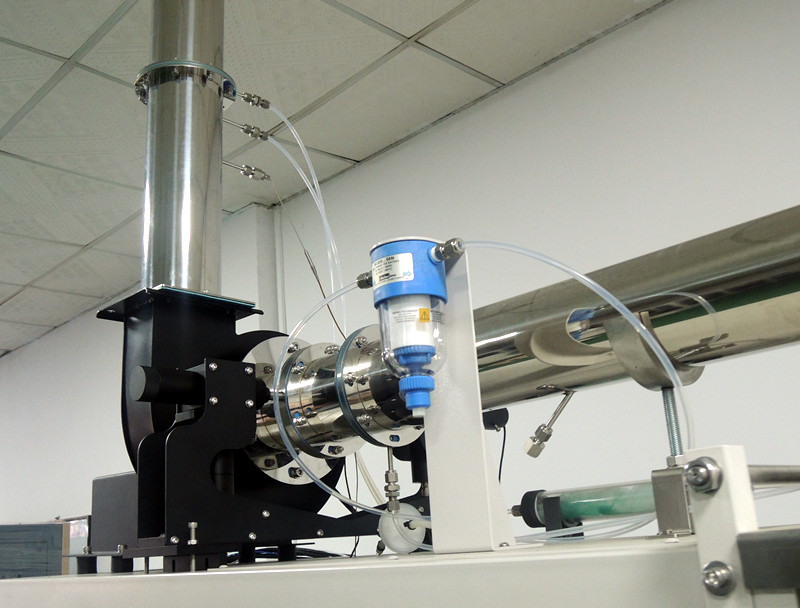

سیستم خروجی شامل فن، پوشش جمع آوری دود، لوله خروجی و اندازه گیری جریان صفحه حفره و غیره است.
9نمونه گیری حلقه از هود جمع آوری دود در 685 میلی متر، با 12 سوراخ نصب شده است.
10.سرعت جریان گازهای خروجی باید با اندازه گیری تفاوت فشار در هر دو طرف سوراخ لبه تیز 350 میلی متر بالاتر از فن، قطر داخلی لبه تیز
صفحه سوراخ لبه 57mm + 1mm است.
11سیستم نمونه گیری گاز ABB SCC-S شامل پمپ نمونه گیری، فیلتر، دام سرد، تخلیه فاضلاب، فیلترهای آب و فیلترهای CO2 است.
سیستم خنک کننده آب قابل حمل بدون نیاز به آب و لوله کشی در هنگام استفاده از اندازه گیری جریان گرما (برای ISO 5660)
12برای کالیبراسیون پاسخ کل سیستم آزمایش، استفاده از یک سوزنده کالیبراسیون مس میله ای با باز شدن مربع، که برای اندازه گیری مقدار ضریب C استفاده می شود.
13سیستم جمع آوری داده ها قادر به ثبت آلیزور اکسیژن، اندازه گیری حفره، ترموکوپل و سایر ابزارهای خروجی است.
کاربرد: مناسب برای آزمایش میزان انتشار گرما مواد ساختمانی، راه آهن، کابل سیم

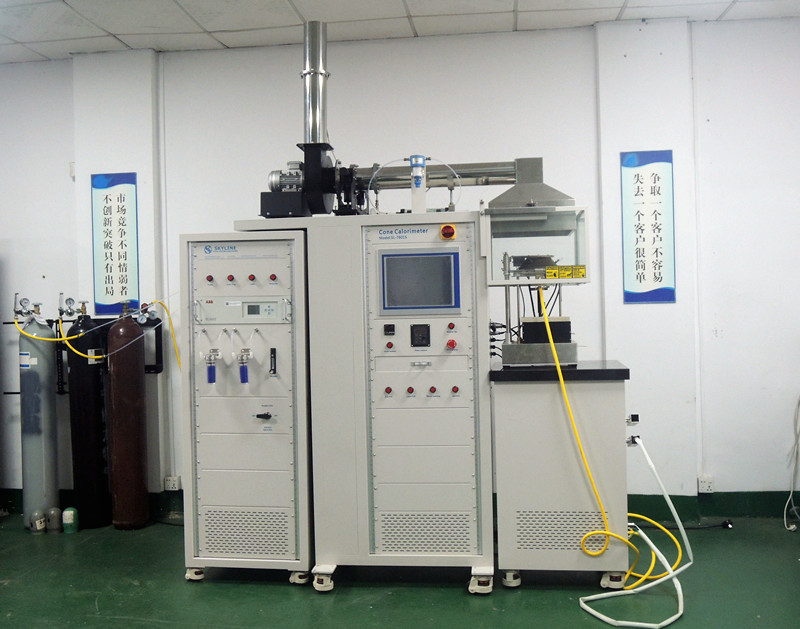

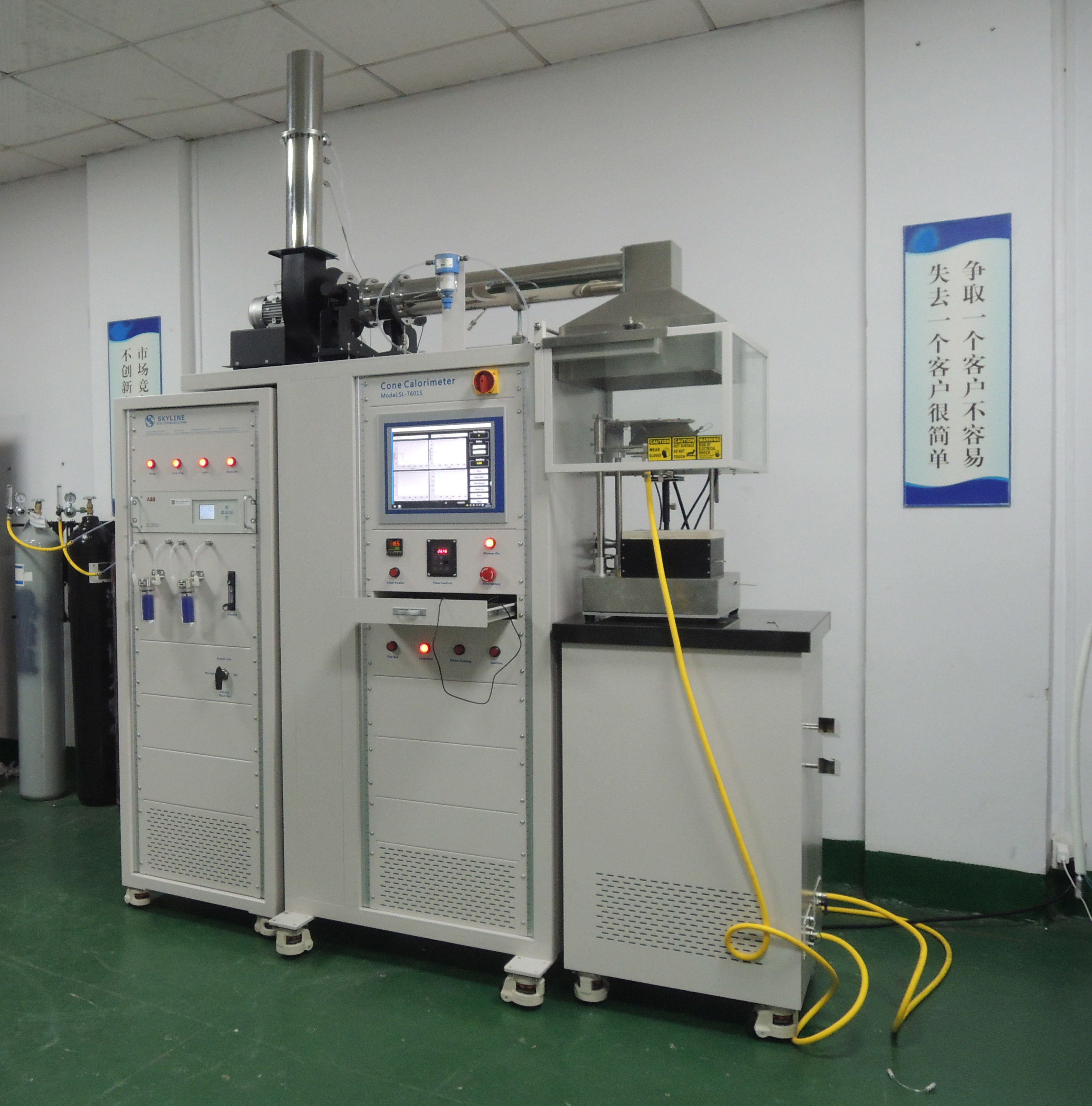

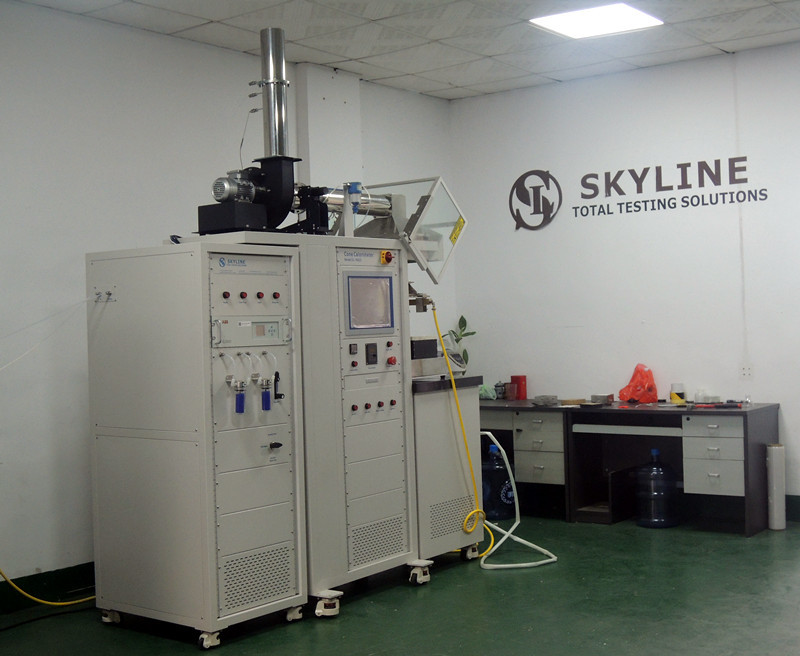

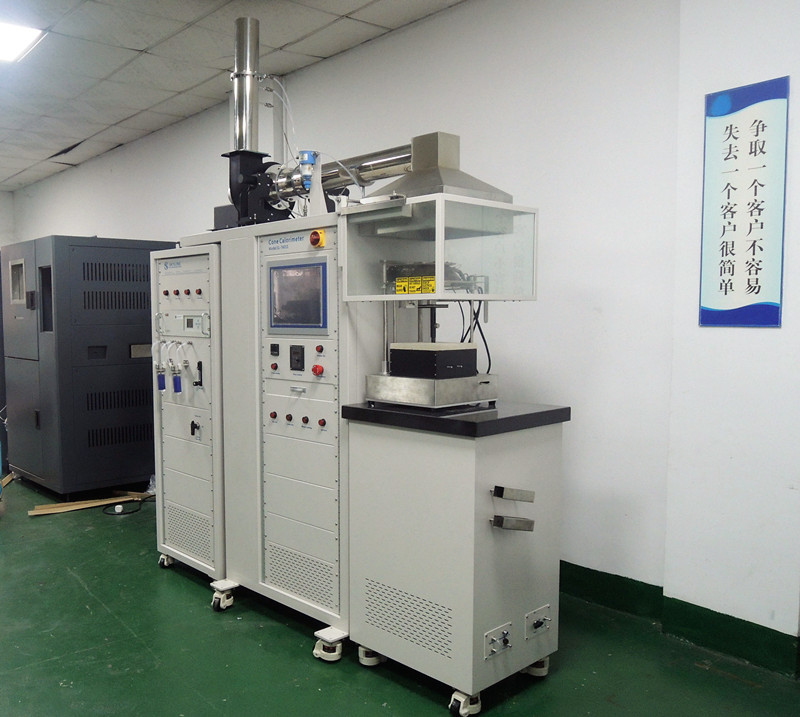

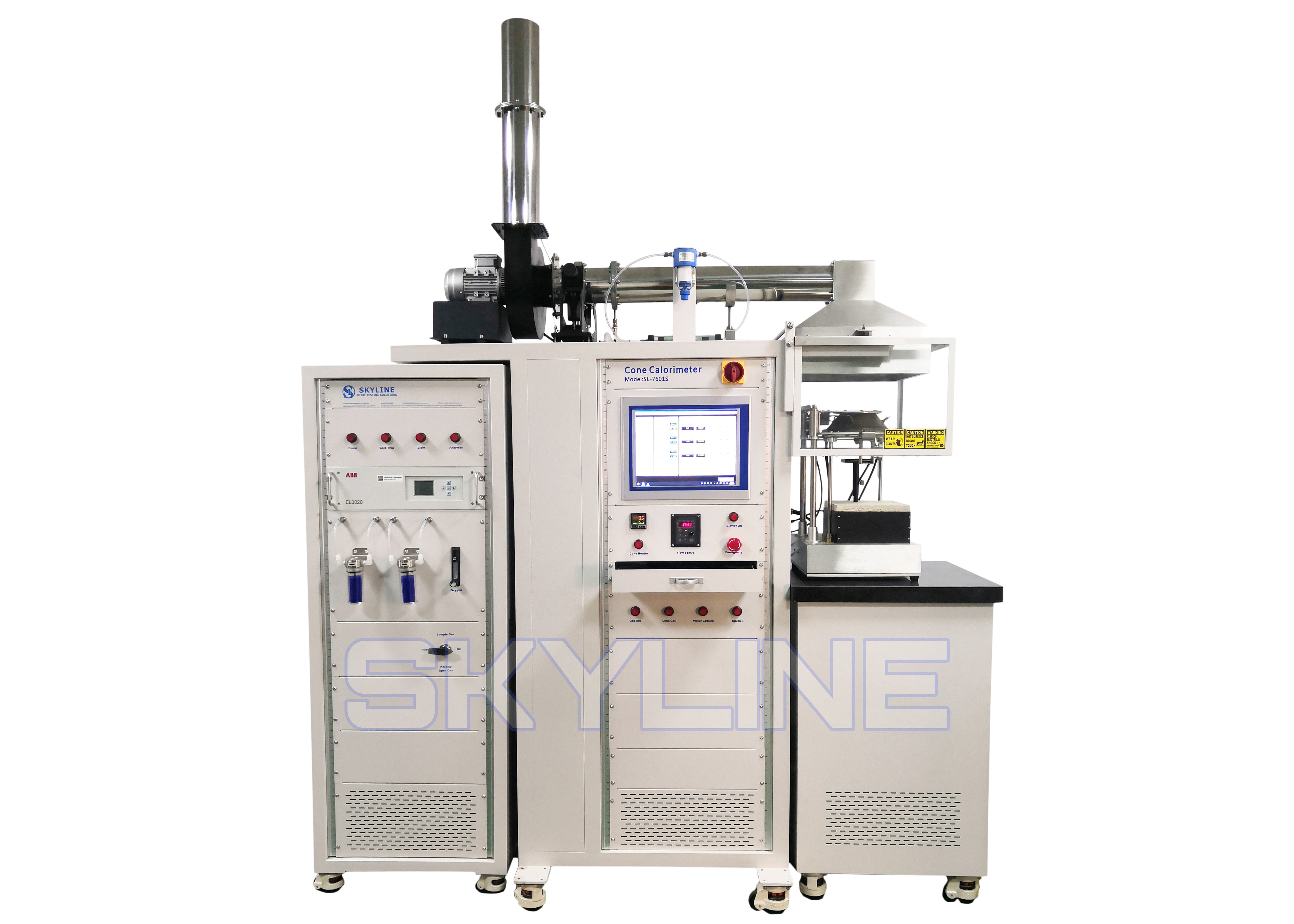

جزئیات محصول کالری متر مخروط
نام کالری متر مخروط از بخاری مخروطی که توسط دکترVytenis Babrauskas به بررسی نمونه آزمایش (100mm x 100mm با جریان تا 100kW/m2 برای مقیاس بنک کاهش اکسیژن از توسعه خود راآزمایش کالری متر مخروط بر این نظریه مبتنی است که کالری های احتراق خالص متناسب با مقدار اکسیژن مورد نیاز برای احتراق و 13.1 MJ/kg هر بار که 1kg اکسیژن مصرف شود تولید می شود، و انتشار گرما، زمان روشن شدن، مصرف اکسیژن، تولید CO و CO2 و جریان گاز های سوزانده شده از مواد مورد آزمایش اندازه گیری می شود.
استانداردها
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

الزامات نصب
برق: 230 ولت نامی 50 آمپر
دمای محیط: 10°C تا 35°C
ابعاد: دستگاه: 1800mm (W) x 900mm x (H) x 2600mm (D)
تامین گاز: متان، نیتروژن، هوا فشرده

لطفاً ویدیوی عملکرد کالری متر مخروط را در زیر ببینید:
https://youtu.be/-U20AJEfArg

پروفایل شرکت.pdf

یک کالری متر مخروط چگونه کار می کند؟

مخروط یک ابزار آزمایش آتش بر اساس این اصل است کهمقدار حرارتی که از یک نمونه سوزانده آزاد می شود مستقیماً با مقدار اکسیژن مصرف شده در طول احتراق مرتبط است.مقدار حرارتی که یک ماده تولید می کند مستقیماً با شدت آتش، مانند سرعت رشد آتش، مطابقت دارد.
