تجهیزات تست آتش ASTM D4108 TPP تست عملکرد حفاظتی حرارتی
معرفی محصول

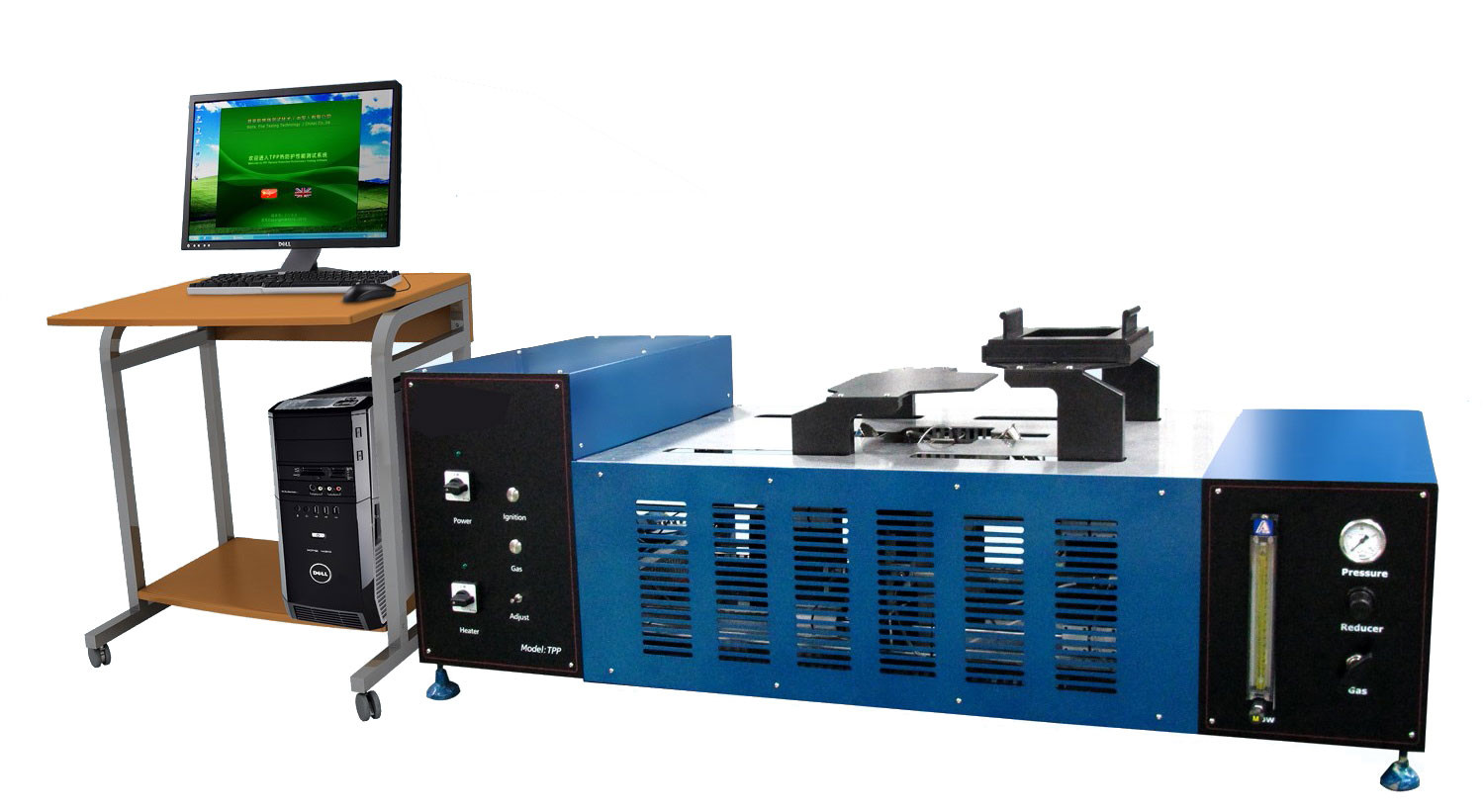

تستر عملکرد محافظ حرارتی TPP عمدتاً برای آزمایش عملکرد عایق حرارتی پارچه لباس محافظ بازدارنده شعله در معرض تابش و منابع گرمای همرفتی استفاده می شود.برای تست عملکرد محافظ حرارتی لباس های محافظ، کفش های ایمنی، دستکش ها، سطح بیرونی کلاه ایمنی و غیره استفاده می شود. استانداردهای تست NFPA 1971، ASTM D4018، GB 8965.1-2009، ISO 17492 و غیره.
ویژگی های عملکرد
1. ابزار تست باید شامل مجموعه پایه نمونه، تکیه گاه مجموعه پایه نمونه، منبع حرارت، محافظ، مجموعه حسگر، ضبط کننده و واشر باشد.همچنین باید منبع گاز، دبی سنج گاز، مشعل و سنسور را داشته باشد.
2. صفحه محافظ کوراندوم متحرک، با مقاومت دمایی 1800 درجه، می تواند از شعله محافظت کند و خطای تست را کاهش دهد.
3. دو مشعل Meker با 45 درجه برای تامین منبع حرارتی همرفتی استاندارد با 9 لوله کوارتز تعبیه شده است.
4. قطر مشعل Meker 38 میلی متر و قطر سوراخ داخلی 5/16 اینچ است.می تواند خروجی گرمای 800-1200 BUT را ارائه دهد.دهانه مشعل یک ساختار مشبک فلزی است.شیر هوای پایین مشعل را می توان تنظیم کرد و نسبت اختلاط هوا و گاز قابل احتراق را می توان تنظیم کرد.
پنج یا نه آرایه لوله مادون قرمز کوارتز T150 می توانند شار تابش حرارتی 13-40 کیلووات/㎡±4 کیلووات/㎡ ارائه دهند.
6. تحت تابش حرارتی لوله مادون قرمز کوارتز، شار حرارتی کل را می توان با تنظیم گاز عرضه شده به مشعل Meker روی 83 kW/㎡±2 kW/㎡ تنظیم کرد.
7. جریان سنج حرارتی کالیبره شده با آب خنک می شود و محدوده کاری آن 0-100KW/m2 است و حداکثر محدوده استفاده آن 150٪ است.
8. زمان پاسخ سنج حرارتی کمتر از 200 میلی ثانیه، میزان تابش بیش از 0.95 و سیگنال خروجی بیش از 5 میلی ولت در محدوده کاری است.
9. کالریمتر صفحه مسی را می توان برای تشخیص گرمای همرفتی و گرمای تابشی و همچنین دمای پشت نمونه استفاده کرد.
10. فلومتر روتور می تواند نرخ جریان گاز احتراق را تنظیم کند، دقت (2±٪) و محدوده اندازه گیری بیش از 3 لیتر در دقیقه است.
11. نشانگر فشار سنج، فشار ورودی را می توان با شیر فشار شکن تنظیم کرد، محدوده شیر تسکین فشار 0-15 psi است.
12. یک چهارم دوشاخه دوار می تواند گاز قابل اشتعال را به صورت دستی قطع کند.
13. وضوح سیستم اکتساب دما 0.1 درجه سانتیگراد و دقت ± 0.75 ℃ است.
14. سرعت جمع آوری داده ها در سیستم جمع آوری خودکار داده ها کمتر از 0.05 ثانیه است و جبران پایان سرد برای داده های اندازه گیری شده ترموکوپل ارائه می شود.
15. مجهز به کامپیوتر و چاپگر، با نرم افزار تست استاندارد، برای ارائه منحنی های تست استاندارد.
استانداردها
ASTM D4108، ASTM F2703، ISO 17492:2003، GB 8965.1:2009، NFPA 1971، NFPA 1977، NFPA 2112
اندازه: 1500mm (W) X 540mm (H) X 460mm (D)
وزن: 86 کیلوگرم
الزامات نصب: الزامات برق: 220 ولت، 50 هرتز، 15 آمپر؛
منبع گاز مورد نیاز: پروپان و گاز کمپرسور هوا
محیط تست: 25 + 5 ℃
چگونه هستندحفاظت در مقابل آتشمحصولات تست شده؟
بسیاری از آزمایش های آتش سوزی توسط آزمایشگاه های رسمی به منظور صدور گواهینامه محصول انجام می شود.با این حال، برخی از تولیدکنندگان محصولات حفاظتی در برابر آتش، امکانات خود را نیز حفظ میکنند و آزمایشهایی را برای اهداف تحقیق و توسعه قبل از پرداخت هزینه و قرار گرفتن در معرض آزمایش در یک مرکز شخص ثالث انجام میدهند.
