اتاق آزمایش شعله سیم برای کابل های الکتریکی در شرایط آتش

اتاق آزمایش شعله سیم برای کابل های الکتریکی در شرایط آتش

استانداردها

IEC 60331-21

آزمایش برای کابل های الکتریکی در شرایط آتش - یکپارچگی مدار - بخش ۲۱: رویه ها و الزامات - کابل های ولتاژ نامی تا و از جمله ۰/۶/۱٫۰ کلوولت

مشخصات

2اصول طراحی دستگاه آزمایش احتراق یکپارچگی کابل ها و خطوط کابل:

آزمایش کننده آتش کابل و کابل به سه بخش تقسیم شده است: جعبه احتراق، قاب احتراق و جعبه کنترل که همه آنها به صورت جداگانه قابل حرکت هستند.هر دستگاه مجهز به چرخ در پایین برای حرکت آسان و بهداشت استدستگاهی که برای کابل ها و کابل هایی که نیاز به یکپارچگی خط دارند در هنگام استفاده از شعله ای با دمای حداقل 750 ° C (کنترول خروجی گرما) برای آزمایش انفرادی آتش استفاده می شود.

پارامترهای فنی دستگاه آزمایش احتراق یکپارچگی کابل و خطوط کابل:

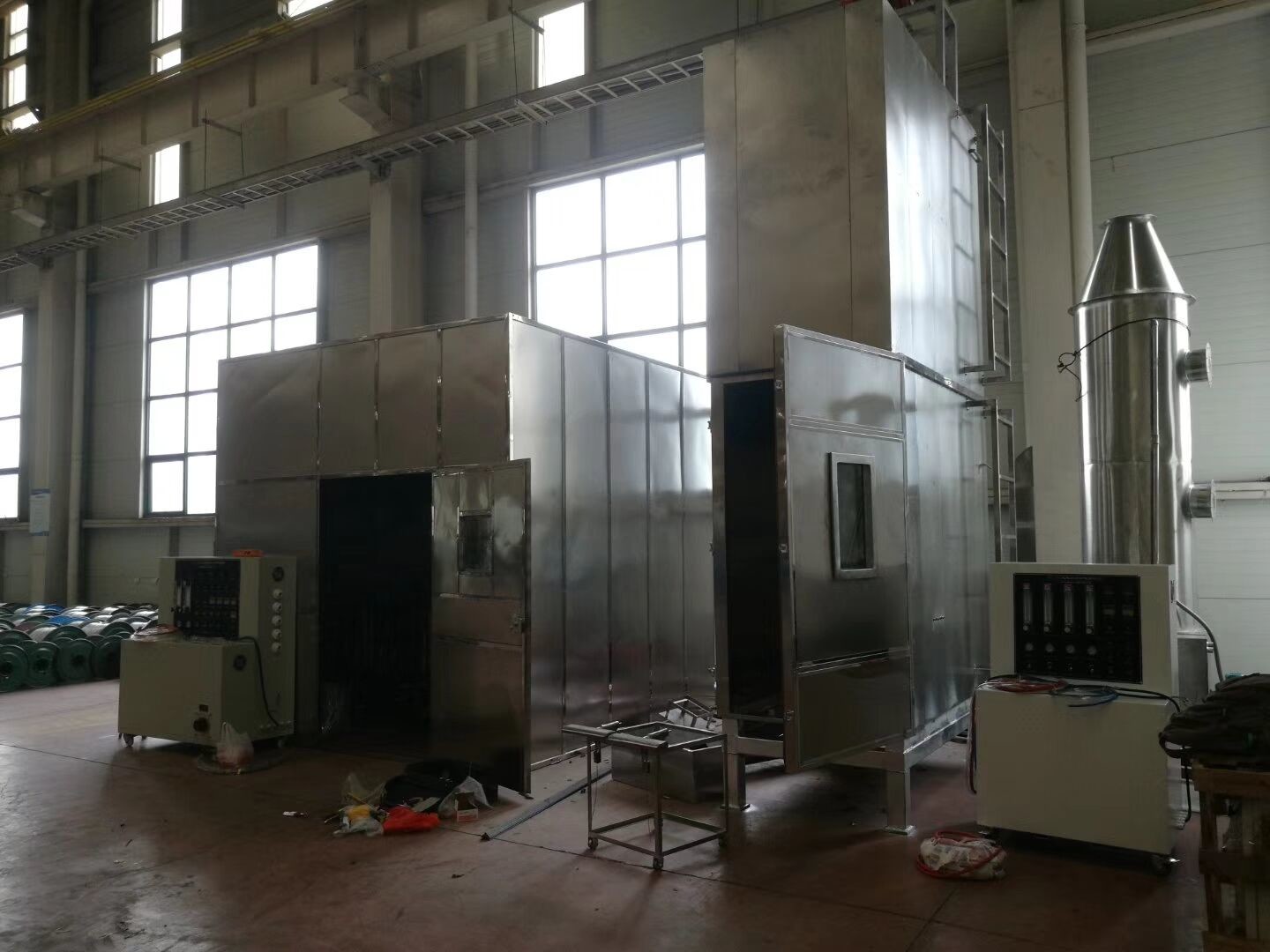

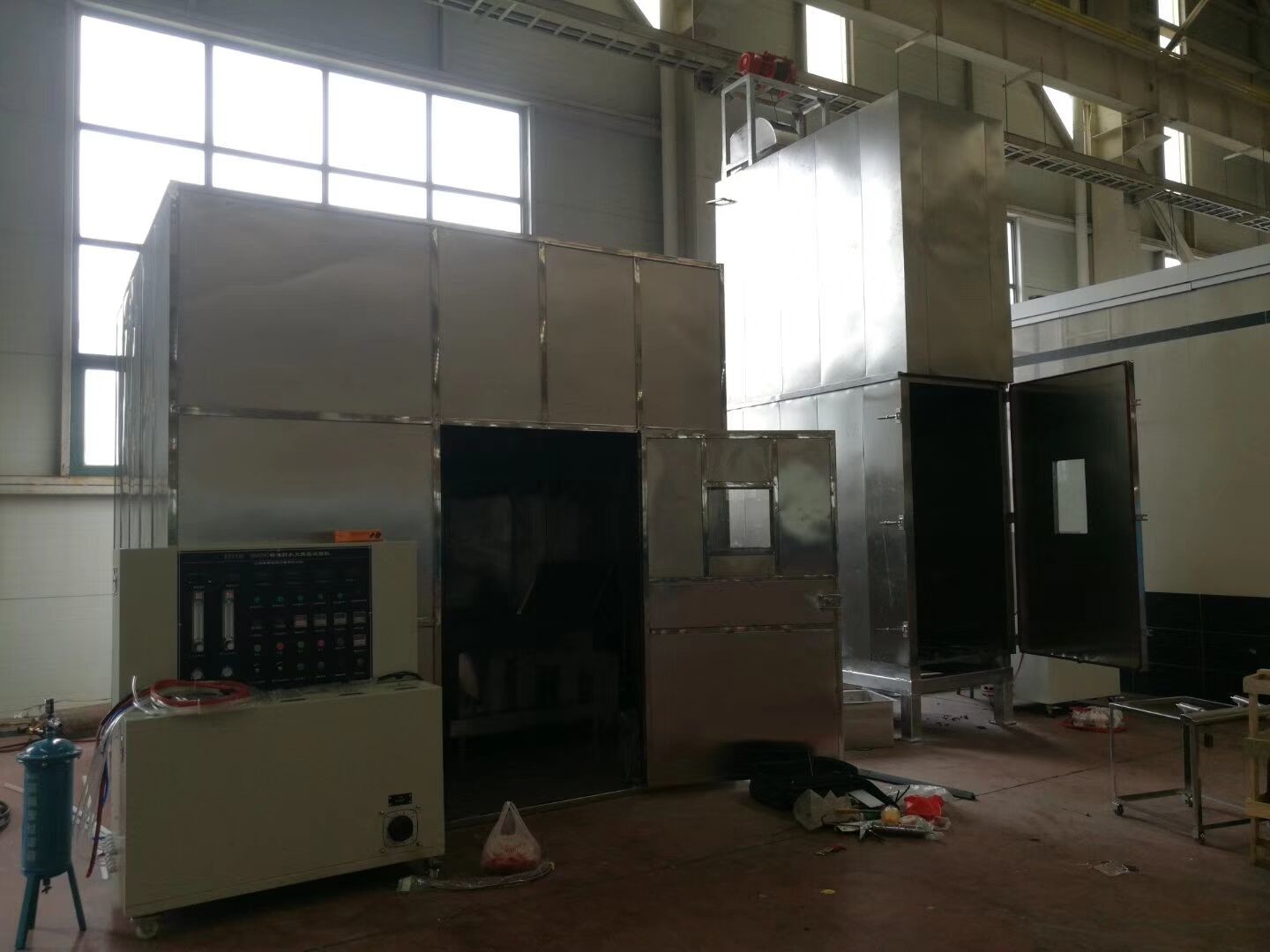

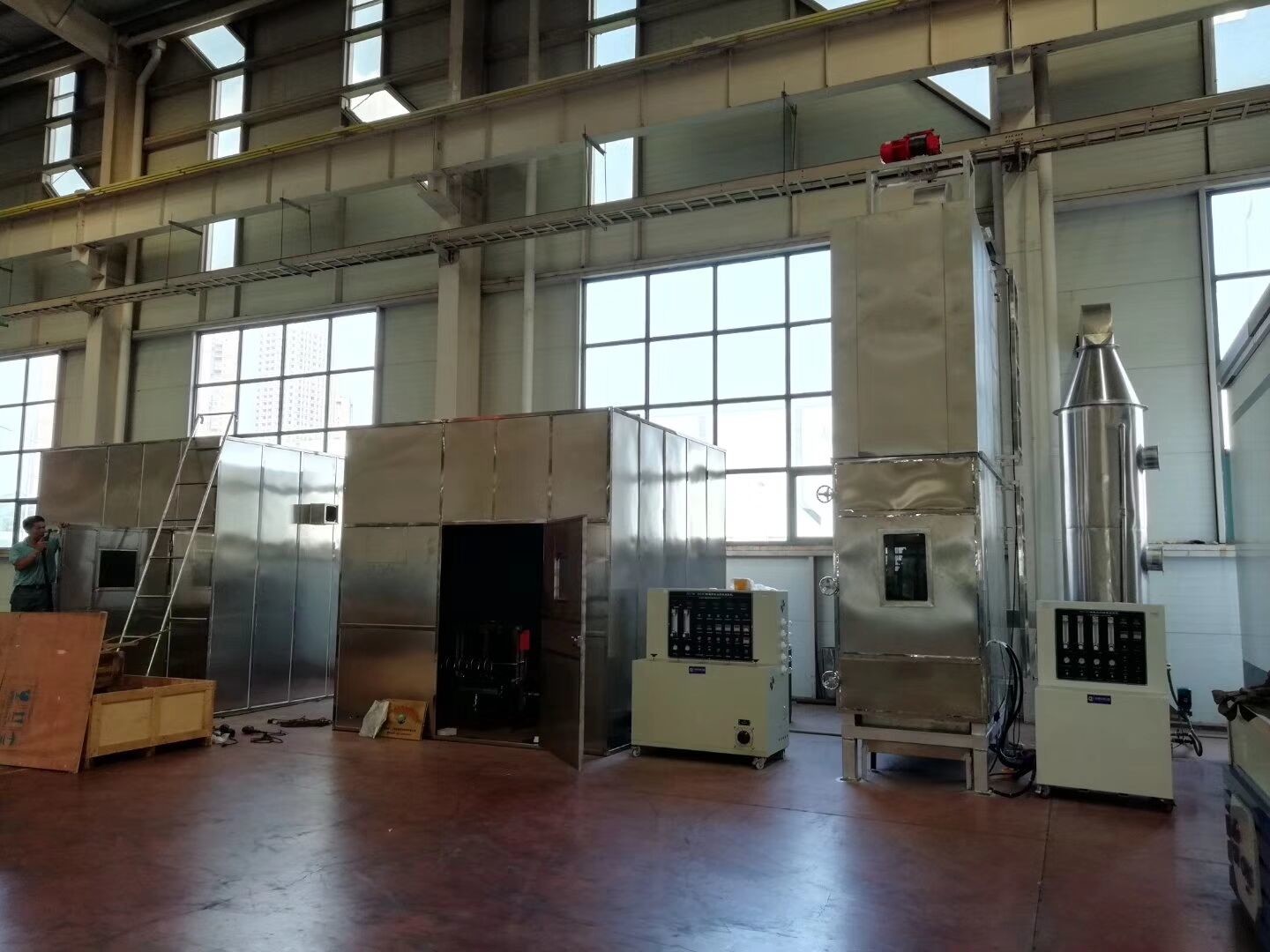

1طراحی اتاق احتراق

آن را به براکت زاویه ای آهن با یک ماده مناسب برای تشکیل کل اتاق احتراق مکعب ثابت می کند.

اتاق احتراق: ابعاد داخلی: 3M x 3M x 3M در مجموع 27 متر مکعب.

می تواند ساختار دیوار آجر یا ساختار صفحه فولاد، توسط مشتریان انتخاب شده است

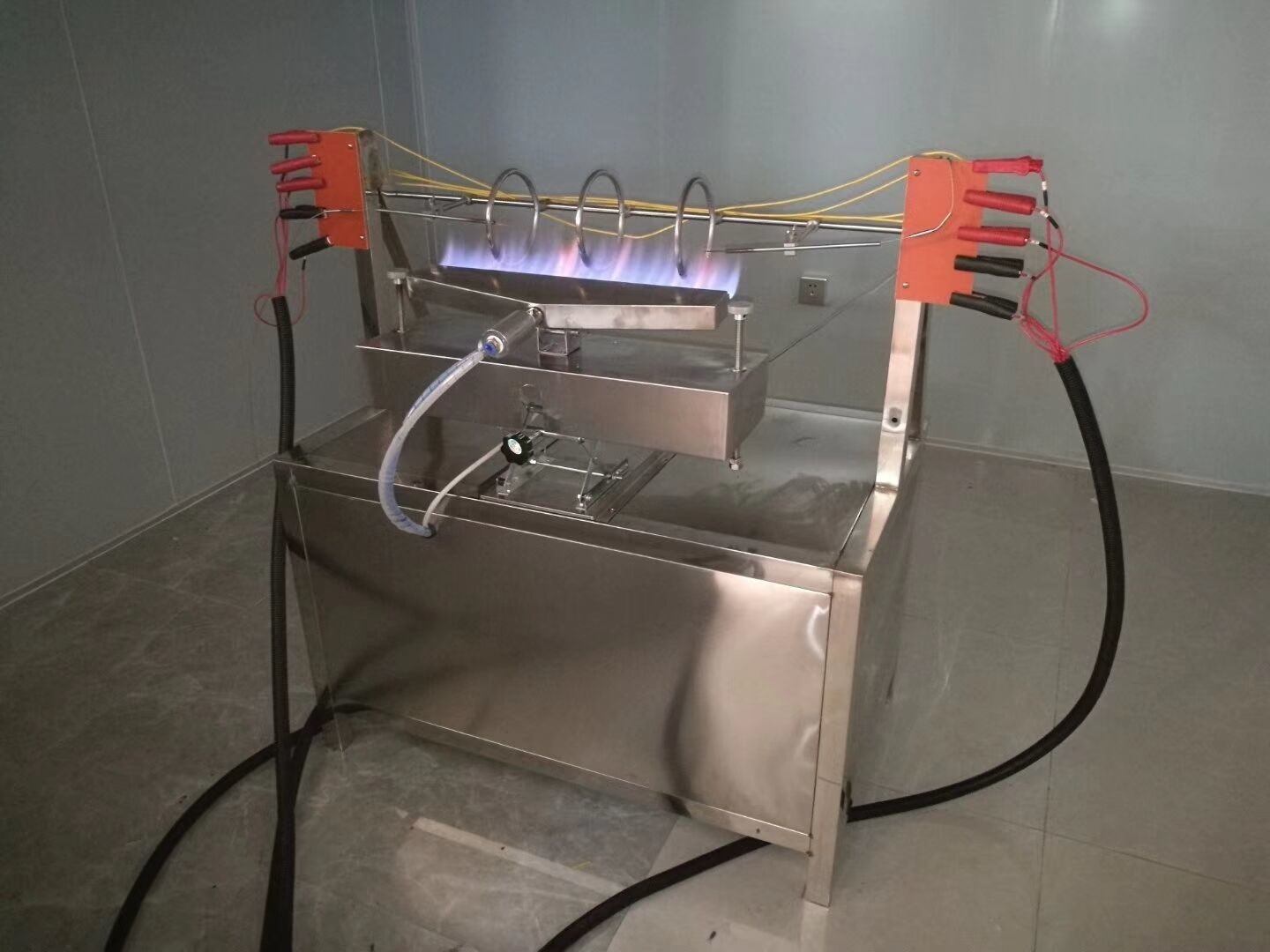

2نگهدارنده نمونه: نمونه شامل دو یا سه پشتوانه حلقه فلزی با قطر داخلی حدود 150 میلی متر است.

3دستگاه سوزنده:

(۱) فانوس: یک سوزنده گاز پروپان با طول نامی ۵۰۰ میلی متر و عرض ۱۵ میلی متر برای یک نوزل با مخلوط کننده ونتوری.

(2) جریان سنج: جریان سنج هوا: 80L/min، جریان سنج پروپان: 5L/min

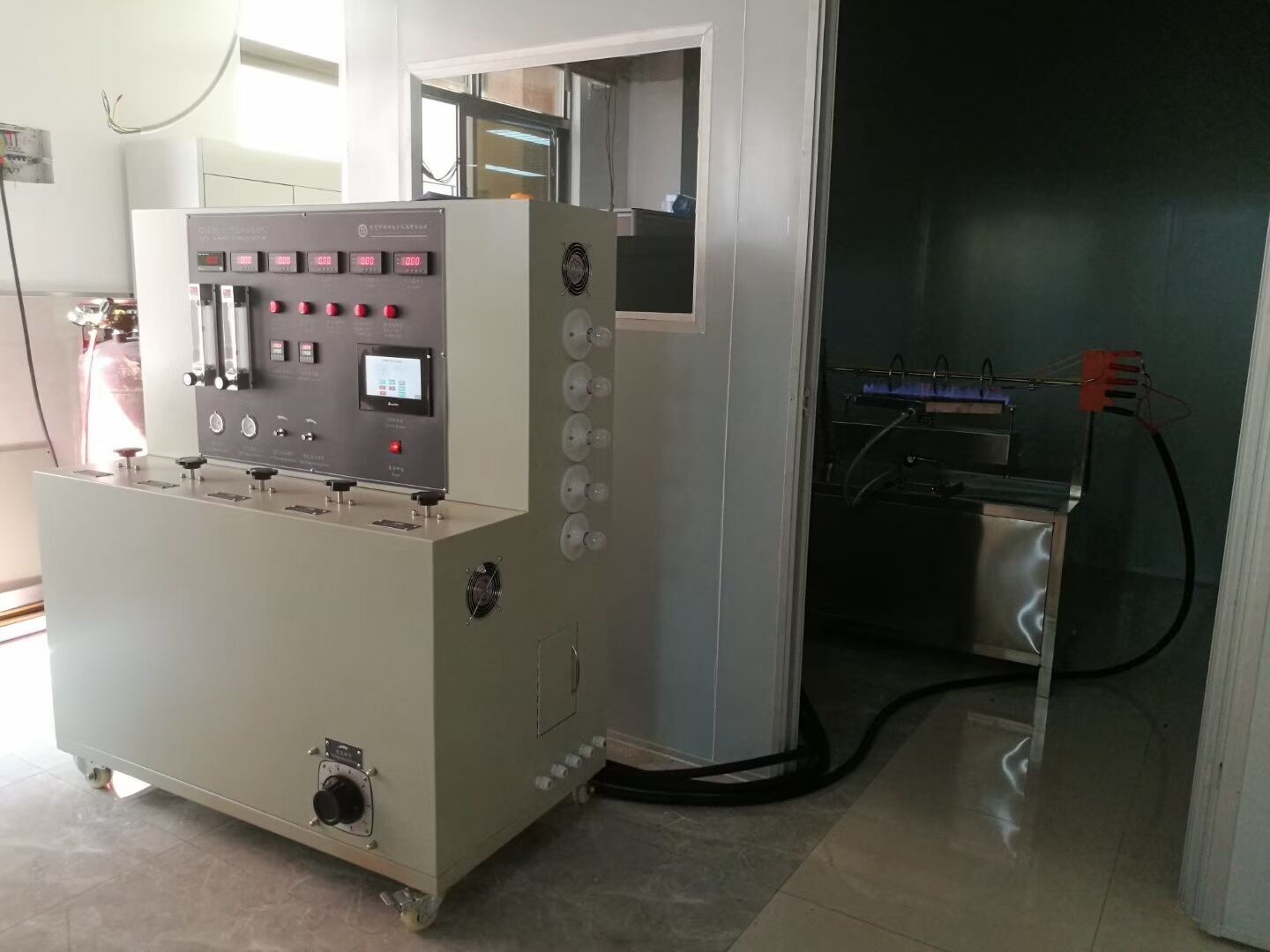

(3) ترکیب سیستم کنترل blowtorch: دریچه تنظیم فشار، روشن کننده piezoelectric، دستگاه فلماوت، ترموپول کنترل دمای،

منبع گاز (متعلق به شرکت شما) ، دستگاه روشنایی، خط لوله گاز، اندازه گیری جریان، مخلوط کننده ونتوری،

فانوس، دریچه توپ، خط هوا، بطری هوا فشرده (به مالکیت شرکت شما)

(4) تایمر: 0 ~ 99.99s / m / h می تواند به صورت خودسر تنظیم شود

(5) دستگاه روشنایی: برای روشن شدن خودکار

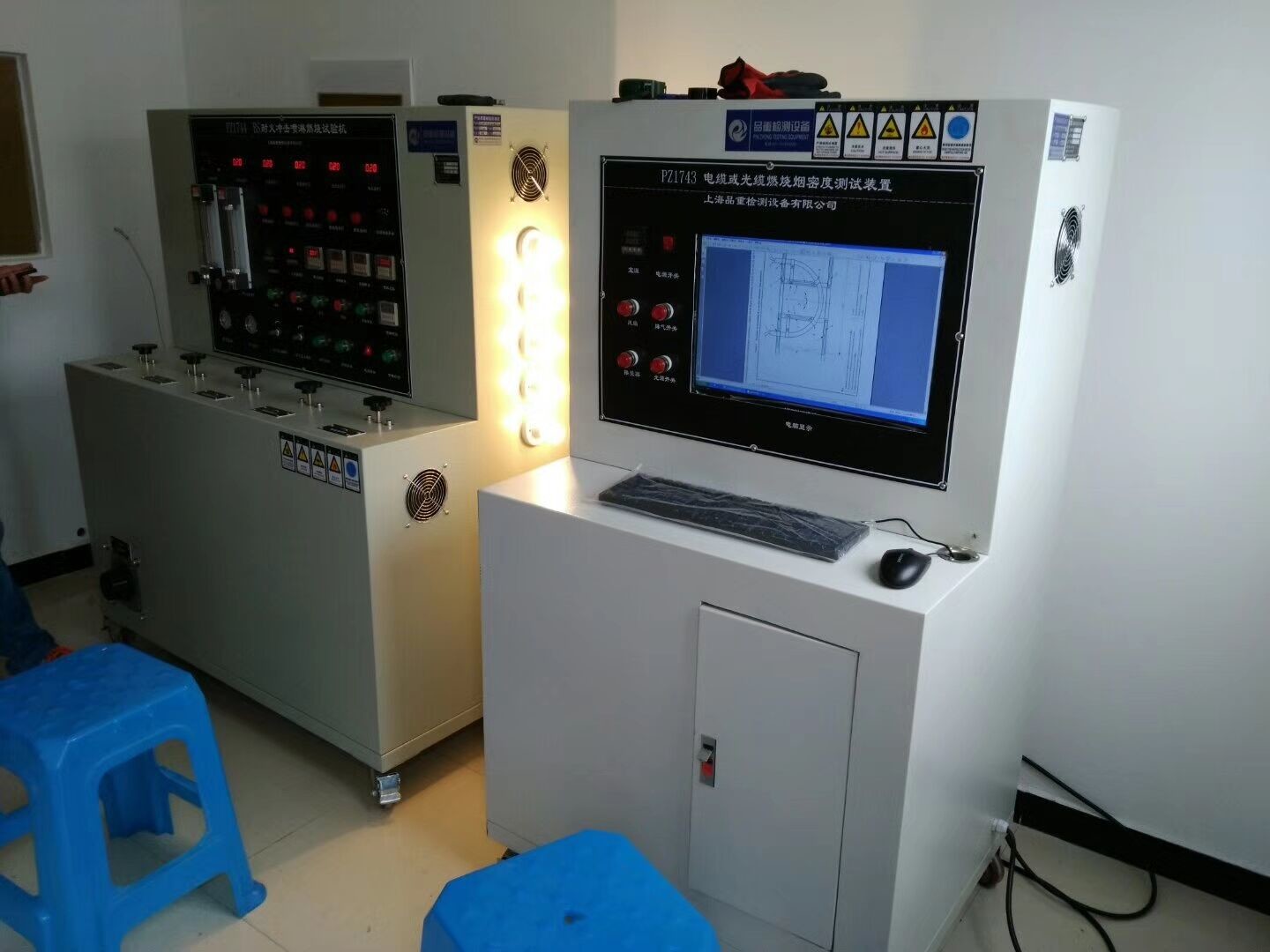

(6) کنترلگر دما: متشکل از دو بخش نظارت بر دمای،

محدوده دما: 0 ~ 1000 °C می تواند به صورت دلخواه تنظیم شود.

4بار خط:

(1) ترانسفورماتور آزمون: 3000VA سه (2) ولتاژ آزمون: AC1000V

(3) جریان آزمایش: 3A
