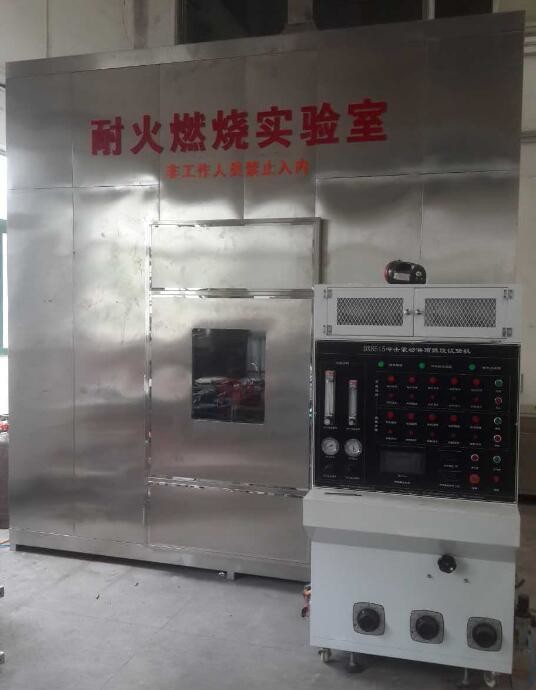

BS6387 کابل تجهیزات آزمایش آتش مورد نیاز برای حفظ یکپارچگی مدار در شرایط آتش

BS6387 دستگاه آزمایش برای کابل مورد نیاز برای حفظ یکپارچگی مدار در شرایط آتش

خلاصه

این دستگاه آزمایش برای مقاومت در برابر آتش از کابل های مورد نیاز
برای حفظ یکپارچگی مدار در شرایط آتش.
با ولتاژ نامی بیش از 600/1000 V و قطر کلی کمتر از یا
مساوی با 20 میلی متر

با استاندارد BS6387 مطابقت دارد

آزمون ارائه شده در این استاندارد بریتانیایی برای کابل هایی که دارای دو یا چند
لوله های عایق شده، حتی اگر کابل ها حاوی فلزات دیگر باشند
عناصر مانند زره، صفحه نمایش یا محافظ مدار.
برای کابل هایی که دارای یک رسانای عایق هستند، با این شرط که کابل
حداقل یک عنصر فلزی دیگر را در خود جای داده است.
کابل هایی که دارای یک هادی عایق هستند اما هیچ عنصر فلزی دیگر ندارند

ترکیب تجهیزات

1.بررسی مقاومت به آتش تنها

مقاومت در برابر آتش شامل قسمت زیر است: سیستم پشتیبانی کابل، دستگاه تشخیص مداوم، منبع گرما.

سیستم پشتیبان کابل: کابل جک های کابل را از طریق کلیپ ها به صورت جانبی می بندد. بخش مرکزی کابل با دو حلقه فلزی ثابت می شود (فاصل فاصله 300 میلی متر)و حلقه فلزی به سایر قطعات فلزی دستگاه متصل می شود. دستگاه پشتیبانی کابل در شکل 1 نشان داده شده است. برای کابل هایی که قطر زره آنها کمتر از 10 میلی متر است، یا کابل هایی که در طول آزمایش جابجایی قابل توجهی دارند، 3 حلقه فلزی وجود دارد.هرکدام در حلقه فلزی اصلی حدود 150 میلی متر ثابت می شوند.

2دستگاه تشخیص مداوم: اجازه دهید جریان از طریق تمام هسته های کابل عبور کند،یک ترانسفورماتور سه فاز یا سه ترانسفورماتور تک فاز (یا یک ترانسفورماتور تک فاز اگر آزمایش یک کابل تک هسته ای باشد)، و توانایی کافی برای حفظ حداکثر جریان نشت مجاز 3A در ولتاژ آزمایش وجود دارد.یک لامپ را به هر سیم هسته ای در انتهای دیگر کابل متصل کنید و یک جریان تقریباً 0 را اعمال کنید.25A در ولتاژ نامی کابل

3منبع گرما:
1. گرما یک سوزنده گاز لوله ای 610 میلی متری است که می تواند به زور متان و شعله فشرده را تامین کند.
2اندازه گیری دمای: یک ترمومتر 2mm قطر در نزدیکی ورودی هوا قرار داده می شود، موازی با سوزان بالاتر از 75mm
3دمای شعله و زمان آزمایش: (به درجه احتراق BS6387 مراجعه کنید)
A 650 °C ± 40 °C - 3 ساعت
B 750 C ± 40 °C - 3 ساعت
C 950. C ± 40 °C - 3 ساعت
S 950. C ± 40 °C -20 دقیقه

4نمونه کابل: نمونه یک بخش از محصول نهایی است که حداقل 1200 میلی متر است و 100 میلی متر پوشش و لایه پوشش در هر دو سر برداشته می شود.سیم ها در انتهای کابل باید با اتصالات الکتریکی مطابقت داشته باشد.
5ولتاژ آزمون: 200 ~ 1000V تنظیم می شود

انواع مختلفآزمایش آتش?
آزمایش های آتش نشانی مانند آزمایش واکنش و مقاومت مواد و سازه ها در برابر آتش و آزمایش عملکرد اجزای و سیستم های خاموش کننده آتش (به عنوان مثال خاموش کننده ها و اسپرینکرها)از سیستم های تشخیص و هشدار و کابل ها، و سیستم های تهویه دود و گرما.
