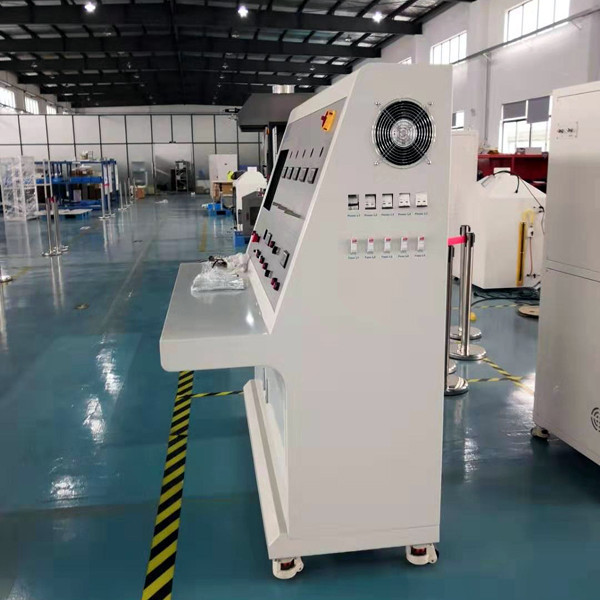

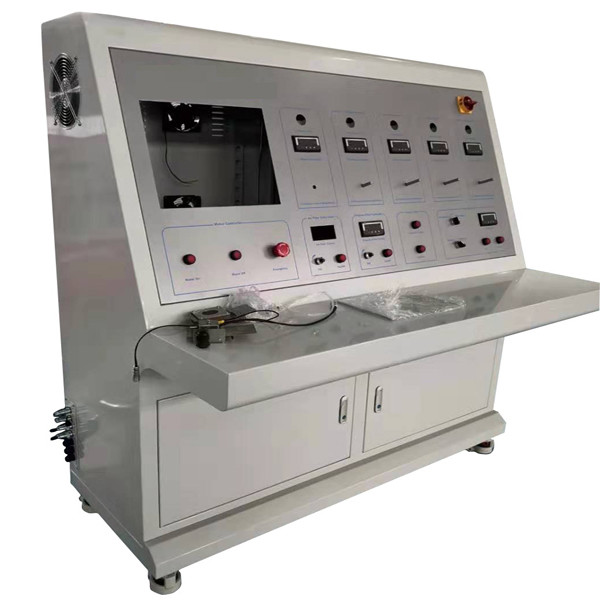

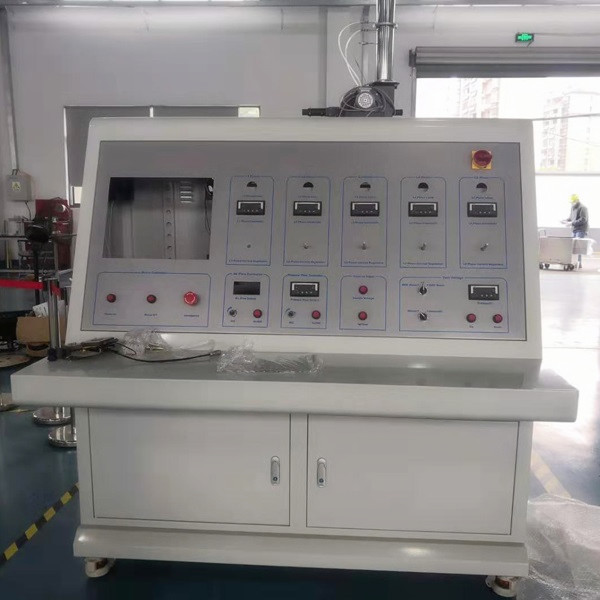

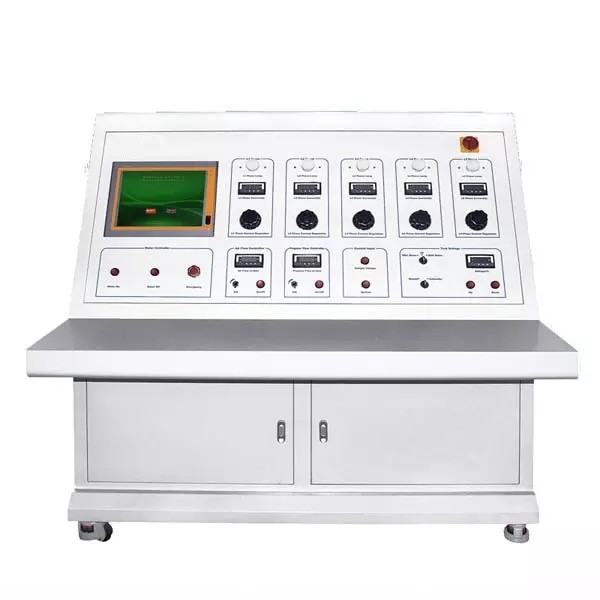

آزمون مقاومت آتش سیم و کابل

معرفی محصول

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

پارامترهای فنی

1منبع گرما: سوختن گاز پروپان نوع نوار AGF
2ساختاری با 3 ردیف سوراخ متقاطع، متوسط عرض جلو سوزنده: 15mm، قطر سوراخ: 1.32mm، فاصله بین مرکز: 3.2mm.
3. یک ردیف سوراخ در سوراخ خلبان برای حفظ شعله در هر دو طرف صفحه سوزنده.
4دو ترموپول افقی نصب شده اند که ۴۵ میلی متر از سمت چپ و راست خط مرکزی سوزنده جدا شده اند تا دمای را بررسی کنند.
5کنترل کننده های جریان جرم برای تنظیم جریان گاز و هوا، دقت آن کمتر از 1.5 درصد نیست.
6نرم افزار می تواند دمای کالیبراسیون سوزنده، سرعت جریان پروپان و هوا و غیره را نشان دهد.
7جریان توسط یک ترانسفورماتور ستاره سه فاز با ظرفیت کافی برای حفظ ولتاژ آزمایش مورد نیاز در صورت عدم حفظ یکپارچگی مدار تامین می شود.
8شاخص اتصال هادی (نمایشگر LED) برای ایجاد جریان.
9مقدار ولتاژ به طور خودکار توسط نرم افزار تنظیم می شود و توسط یک کنترل کننده پانل تنظیم می شود.
10نمایش دیجیتال داده های جریان و ولتاژ، دقت جریان 0.001A است.
11محافظت از جریان با استفاده از فیوز با 2A.
12داده های اندازه گیری در زمان واقعی تمام جریان و ولتاژ توسط کامپیوتر جمع آوری می شوند و منحنی های جریان و ولتاژ تولید می شوند.
13.وقتی نمی توان یکپارچگی مدار را حفظ کرد، چراغ شاخص مربوطه خاموش می شود، کامپیوتر به طور خودکار وضعیت را تعیین می کند و زمان را ثبت می کند،و صدا و نور را هشدار می دهد..

ویژگی های محصول

1دستگاه پشتیبانی نمونه باید به گونه ای باشد که پوشش یا انتهای محافظت شده کابل یا نمونه کابل به صورت افقی پشتیبانی شود.یک انتهای نمونه با یک کلیمپ ثابت برای جلوگیری از حرکت قفل می شود، و انتهای دیگر نمونه را پشتیبانی می کند، کابل یا قسمت وسط کابل توسط دو حلقه فلزی 300 میلی متر از هم جدا شده است.حلقه فلزی و سایر قطعات فلزی از دستگاه پشتیبانی به خوبی زمین استقطر داخلی حلقه فلزی حدود 150 میلی متر است و از یک میله گرد با قطر 10±2 میلی متر استفاده می شود.
2. منبع روشنایی یک سوزان ربن پروپان آمریکایی AGF با طول نوزل 500mm و عرض نامی نوزل 15mm است. نوزل دارای سه ردیف قطر نامی 1 است.32 میلی متر و فاصله مرکزی 3.2mm. یک سوراخ کوچک در هر طرف نوزل وجود دارد. سوراخ های کوچک به عنوان سوراخ های راهنما برای حفظ احتراق شعله عمل می کنند و تحمل ابعاد ± 5٪ است.
3کنترل کننده جریان جرم وارد شده جریان گاز و هوا را تنظیم می کند و دقت خواندن کمتر از 1.5٪ نیست.
4. شیر کاهش فشار وارداتی می تواند فشار خروجی 0.1Mpa±3pa را فراهم کند
5. فشار سنج وارداتی، می تواند طیف فشار 0-200kpa را فراهم کند؛
6. ترموپول وارداتی امگا با قطر 1.5mm برای کالیبراسیون دمای سوزنده
7. می تواند زمان آزمایش سوزان را تنظیم کند و به طور خودکار گاز را قطع کند؛
8. نرم افزار تست استاندارد، می تواند دمای کالیبراسیون سوزنده، جریان پروپان، جریان هوا را نشان دهد؛
9این آزمایش برای کابل هایی با ولتاژ نامی 0.6/1.0 KV و کمتر قابل اجراست.
10در طول آزمایش، جریان مورد استفاده برای بازرسی پیوستگی باید از طریق تمام هادی های کابل عبور کند. این جریان توسط یک ترانسفورماتور سه فاز ستاره تامین می شود.ترانسفورماتور دارای ظرفیت کافی برای حفظ ولتاژ آزمایش مورد نیاز در صورت مجاز بودن جریان نشت استدر آخر نمونه،هر هادی یا هر مجموعه هادی به یک دستگاه اشاره (نمایشگر LED) متصل می شود تا جریان ایجاد شود که از طریق آن داده ها می توانند در نرم افزار کامپیوتر بدست آیند;
11. تنظیم ولتاژ می تواند توسط کامپیوتر وارد شود، به طور خودکار مقدار ولتاژ را تنظیم می کند. ولتاژ همچنین می تواند از طریق دکمه های پانل تنظیم شود؛
12محافظت از جریان مدار آزمایش یک فیوز را اتخاذ می کند و مطابق با نوع D II مشخص شده در GB 13539 است.5. فيوز استاندارد 2A. آسان برای تعویض. و استفاده از قطع کننده های مدار کوچک وارداتی برای محافظت از هر مدار تست;
13. داده های جریان و ولتاژ کابل آزمایش همه از طریق ابزار ثانویه عبور می کنند، به صورت دیجیتال نمایش داده می شود، دقت جریان آزمایش 0.001A است و جریان واقعی 0.25A بهترین جریان آزمایش است.;
14داده های اندازه گیری در زمان واقعی از تمام جریان ها و ولتاژ ها توسط کامپیوتر جمع آوری می شود و منحنی های جریان و ولتاژ را تولید می کند که منحنی های جریان و ولتاژ هر کابل را در شرایط آتش نشان می کند,و تعیین عملکرد مقاومت در برابر آتش. تجزیه و تحلیل بیشتر کابل به عنوان تابع زمان آتش می تواند انجام شود.داده های نهایی در یک پایگاه داده کامپیوتری ذخیره می شوند و یک گزارش استاندارد برای دسترسی آسان تولید می شود;
15کالیبراسیون دمای شعله قبل از آزمایش، ترموپول زرهی وارد شده کالیبراسیون می شود، دمای کالیبراسیون توسط کامپیوتر برای حداقل 10 دقیقه جمع آوری می شود.و حالت آتش در کامپیوتر انتخاب شده استبر اساس حالت تغذیه آتش، کامپیوتر نمونه گیری حالت ثابت و محاسبه تفاوت را با توجه به دمای جمع آوری شده انجام می دهد و یک گزارش تأیید را ارائه می دهد.گزارش را ذخیره کنید و آن را در پایگاه داده ذخیره کنید تا اطمینان حاصل شود که قابلیت اطمینان و صلاحیت تأیید;
16در طول آزمایش، گاز و هوا کمکی هر دو کنترل کننده جریان جرم هستند، و ونتوری مخلوط می شود، کامپیوتر به طور خودکار کنترل شیر جریان،و داده ها در زمان واقعی در پایگاه داده ثبت می شوندکامپیوتر به طور خودکار نسبت گاز و هوا را کنترل می کند تا احتراق به طور کامل انجام شود، ایجاد شعله پایدار و ثبات دمای شعله؛
17. هنگامی که مدار به طور معمول انرژی می گیرد، هر مدار نور شاخص وارد شده را اتخاذ می کند. هنگامی که خط تحت شرایط شعله نامکمل است، نشانگر مدار مربوطه خاموش می شود.کامپیوتر به طور خودکار وضعیت فعلی را تعیین می کند و هشدار صدا و نور را کنترل می کند.

کاربرد:آزمایشگر آتش سیم و کابل برای آزمایش مقاومت آتش کابل برای سیم کشی یا شبکه استفاده می شود.و در شعله ای از حداقل 750 درجه سانتیگراد و 950 درجه سانتیگراد برای آزمایش یکپارچگی کابل برای حفظ مدار می سوزد.

استانداردها

IEC:IEC 60331-11&12:2002،IEC 60331-21 ~ 23:1999
IEC 60331 آزمایش برای کابل های الکتریکی در شرایط fir
IEC 60331 بخش 11 آتش تنها در دمای شعله حداقل 750 ̊C
IEC 60331 بخش 21 کابل های ولتاژ نامی تا 0.6/1kV
IEC 60331 بخش 12 آتش با شوک در دمای شعله حداقل 830 ̊C
IEC 60331 بخش 31 آتش با شوک کابل های ولتاژ نامی تا 0.6/1kV
ابعاد:1750 mm (W) x 680 mm (D) x 1400 mm (H)
وزن: 160 کیلوگرم

الزامات نصب

برق: AC 380V سه فاز، 50/60Hz، 30A
دمای محیط: 10°C تا 35°C
اتاق آزمایش: 3،000 میلی متر (W) × 3،000 میلی متر (D) × 3،000 میلی متر (H)
گاز: هوا و پروپان

تجهیزات آزمایش قابل احتراق کابل ها و سیم ها

کابل مقاوم در برابر آتش چيست؟

تعریف یک کابل مقاوم در برابر آتش یا با درجه حرارت آتش این است:یک کابل که در حضور آتش همچنان کار می کنداین معمولا به عنوان یک کابل یکپارچگی مدار (CI) شناخته می شود و دارای درجه حرارت آتش 2 ساعت است. ... اين کابل دو ساعته مقاوم در برابر آتش براي مدار هاي برق اضطراري پمپ هاي آتش سوزي و ژنراتور هاي اضطراري طراحی شده
