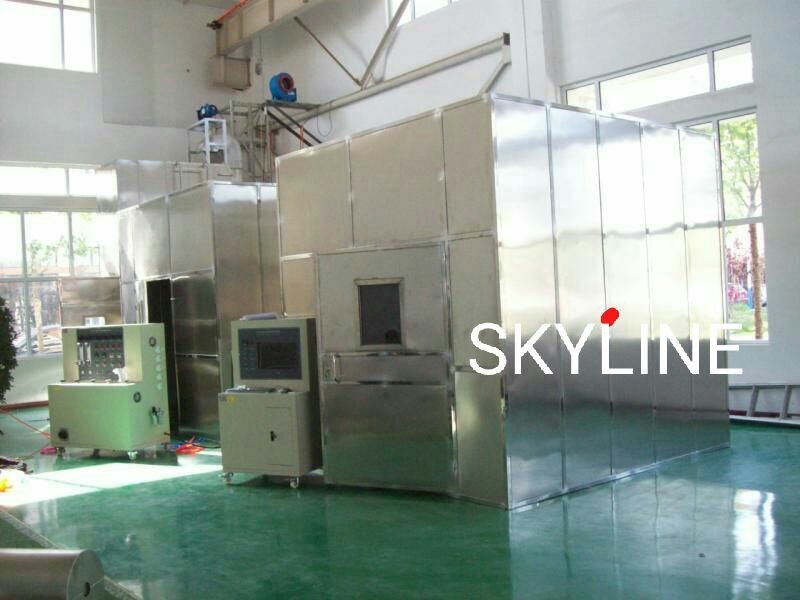

دستگاه آزمایش چگالی دود برای سیم و کابل

بر اساس GB/T17651.1~2 و IEC61034-1~2بخش اول "تجهیزات آزمایش" و بخش دوم "گام های آزمایش و الزامات برای تعیین تراکم دود کابل ها یا کابل های نوری در شرایط خاص"تعیین تراکم دود یک جنبه مهم در ارزیابی ویژگی های احتراق کابل یا کابل است.که مربوط به تخلیه پرسنل و تعیین نزدیکی آتش نشانی است.این ابزار عمدتا برای تعیین غلظت دود کابل ها و کابل های نوری در شرایط خاص و برای بررسی تراکم دود استفاده می شود.در شرایط سوختن شعله یا احتراق بدون شعله، انتقال به عنوان راهی برای مقایسه کابل های مختلف یا کابل ها در شرایط خاص استفاده می شود.

ویژگی

این ابزار مربوط به سه جنبه از تخصص مکانیکی، نوری و الکترونیک است. این یک محصول ادغام مکانیکی و الکتریکی است.عملکرد پایدار و عملکرد آسانرابط کاربری ویندوز ایکس پی، سبک لابراتوار و مکانیسم امنیتی کامل.در طول آزمایش نتایج اندازه گیری نمایش در زمان واقعی و به طور پویا یک منحنی کامل (از طریق نرخ نمایش و منحنی زمان)، داده ها می توانند به طور دائم ذخیره شوند، خروجی را بخوانند و چاپ کنند، می توانند به طور مستقیم گزارش را چاپ کنند.

نرم افزار اندازه گیری: این داده های اصلی از چگالی دود و نور، چگالی نوری خاص، میزان دود، حداکثر میزان دود و متوسط چگالی دود را می توان در WINDOWS XP+VB6 آزمایش کرد.0 رابط کاربری. همچنین دارای رابط کاربری کالیبراسیون ، ویرایش ، آزمایش ، تنظیم پارامتر و غیره است. این برنامه از کنترل خودکار کامپیوتر ، جمع آوری ، ضبط و تسویه نتیجه استفاده می کند.

اصل

سیستم اندازه گیری نور برای تراکم دود کابل یا کابل نوری در شرایط خاص از منبع نور، سلول نوری سیلیکون، گیرنده منبع نور و سیستم کامپیوتری تشکیل شده است.نور تولید شده توسط منبع نور از طریق چگالی دود آزمایشگاه از 3M * 3M * 3M عبور می کند، که یک پرتو یکنواخت با قطر 1.5m + 0.1M را بر روی دیوار مقابل منبع نور تشکیل می دهد.سلول نوری که در مرکز پرتو قرار دارد، شدت پرتو را از منبع نور تشخیص می دهدوقتی که اتاق احتراق به دلیل احتراق کابل ها دود زیادی تولید می کند، دود جذب فوتو الکتریکی،به دست آوردن شدت پرتو سلول های فتوسیلیکونی توسط سیستم کامپیوتری برای پردازش داده ها تضعیف می شود، ما می توانیم نسبت به 100٪ اولیه را با انتقال نور پاسخ خطی محاسبه کنیم.

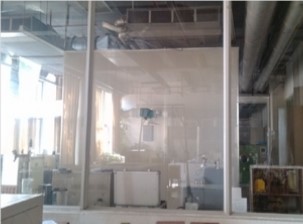

طراحی اتاق احتراق، دو راه برای مشتریان برای انتخاب: یکی از اولین استفاده از دیوار آجر، شرکت ما ارائه طرح طراحی،مهندسان حرفه ای را برای هدایت محل ساخت و ساز بفرستیددوم با مواد مناسب بر روی براکت زاویه ای آهن و کل اتاق احتراق مکعب ثابت می شود.

ترکیب تجهیزات

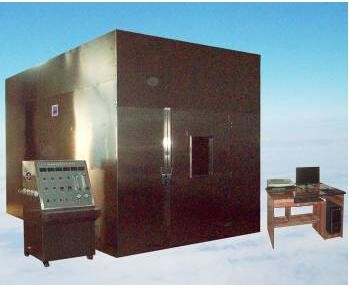

کل ابزار از جعبه آزمایش بسته، سیستم اندازه گیری فوتومتر، دیسک الکل، سیستم احتراق، روشن کننده، جعبه آزمایش، براکت کابل،ابزار اندازه گیری دما و نرم افزار آزمایش چگالی دوداین مدار توسط یک میکرو کامپیوتر تک تراشه با محتوای تکنولوژی بالا و عملکرد پایدار توسعه یافته است. این ابزار برای تمام کابل ها مناسب است.این به طور گسترده ای توسط کارخانه های تولیدی صنعت سیم و کابل و واحدهای تحقیقاتی و آزمایش استفاده می شودجعبه آزمایش یک مکعب آزمایش با حجم 27m3 است.

پارامترهای فنی دقیق

سایر پارامترها و معرفی

a.درهای ورودی دارای پنجره ها و چشم انداز های مبهم هستند که می توانند فعالیت های بازرسی را مسدود کنند.

ب. قسمت پایین جعبه مربع مجهز به یک دستگاه روشن شدن خودکار است و قسمت بالا با دستگاه تنظیم فشار داخلی جعبه نصب شده است.

ج.منبع نور: لامپ مهتابی برای 12 ولت، طول موج نور از 400 تا 750nm.

d. پذیرنده: برای سلول های فتوسیلیکونی، انتقال 0٪ بدون نور و نرخ انتقال 100٪ نور بدون انسداد است.

e.سیستم احتراق: متشکل از دریچه تنظیم فشار، فیلتر، اندازه گیری جریان دریچه تنظیم فشار و سوزان.

f.برنر: از یک روشن کننده و یک دیسک الکل تشکیل شده و در مرکز نمونه قرار دارد.

پیکربندی اصلی
