BS 476-7 سوسطح گسترش شعلهTاستربرای اندازه گیری امتداد شعله دیوار

معرفی محصول

BS 476 بخش 7 یک روش آزمایش را برای اندازه گیری گسترش جانبی شعله در امتداد سطح نمونه از یک محصول در موقعیت عمودی در شرایط جریان مخالف مشخص می کند.و یک سیستم طبقه بندی بر اساس سرعت و میزان گسترش شعلهاین داده ها برای مقایسه عملکردهای استفاده نهایی مواد، کامپوزیت ها یا مجموعه های اساسا مسطح که عمدتا به عنوان سطوح آشکار دیوارها و سقف ها استفاده می شوند، مناسب است.

پارامترهای محصول

1مساحت پانل تابش 850mm X 850mm است و قاب پشتیبانی ساختاری تقویت شده است.
2. نگهدارنده نمونه عمودی به پانل تابش است و علامت مقیاس استاندارد در بالا، جریان تابش گرما بحرانی می تواند با توجه به فاصله گسترش شعله اندازه گیری شود؛
3مجهز به دستگاه گردش آب خنک کننده، نگهدارنده نمونه می تواند آب خنک شده برای جلوگیری از آسیب ناشی از دمای بالا طولانی مدت؛
4مجهز به یک دستگاه روشن کردن شعله کوچک با استفاده از حالت روشن شدن جرقه؛
5. پانل تابشی مجهز به دستگاه تشخیص دمای بالا است. اگر پانل تابشی خاموش باشد، منبع هوا می تواند به طور خودکار قطع شود.
6مجهز به سنسور جریان تابش تشعشع گرمایی خنک شده با آب، نتایج را می توان به NIST ایالات متحده ردیابی کرد؛
7مجهز به جعبه کنترل الکتریکی، می تواند جریان گاز و هوا را تنظیم کند و ارقام جریان تابش حرارتی را نشان دهد.
8مجهز به PLC و رابط انسان-ماشین برای نمایش اطلاعات مورد نیاز برای آزمایش.

ویژگی ها و کاربرد

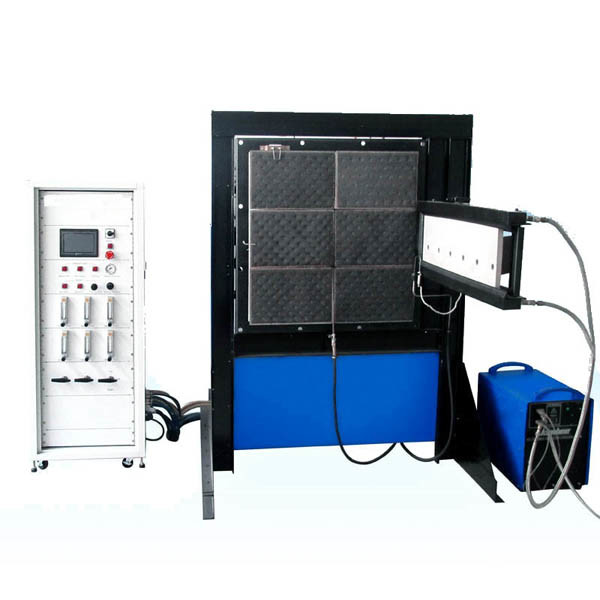

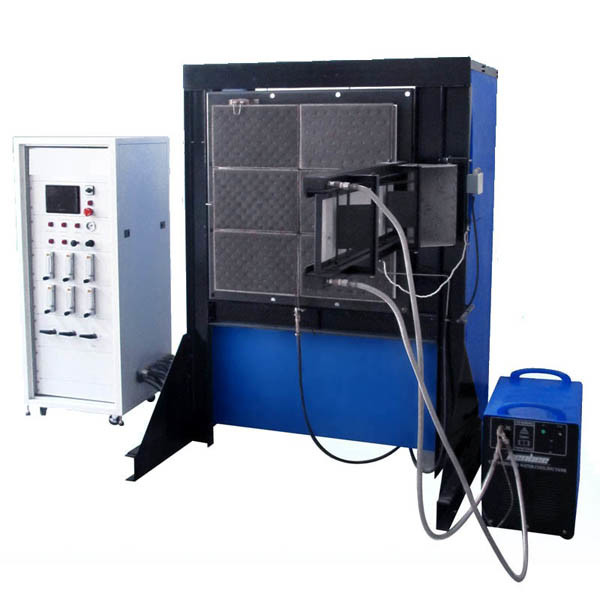

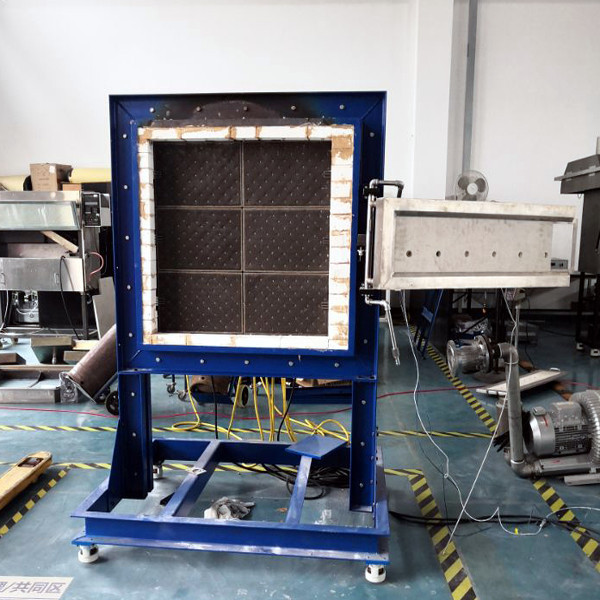

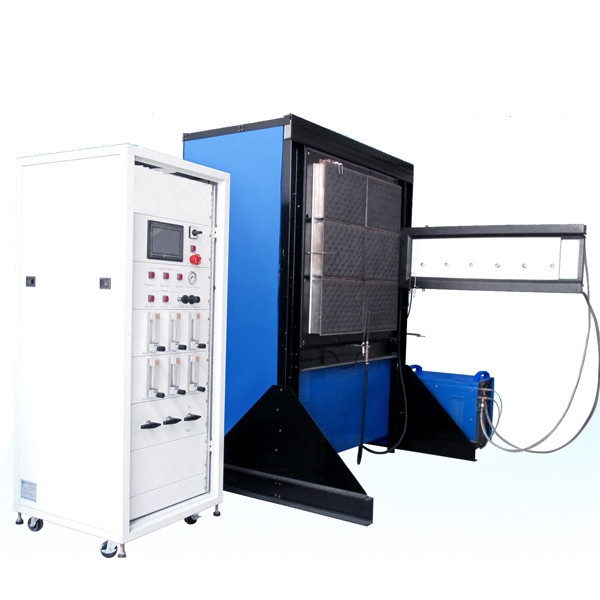

1این دستگاه شامل یک پانل تابش است که عمودی در یک محوطه نصب شده و بر روی یک چارچوب پشتیبانی می شود.
2پانل تشعشعات با مخلوط گاز و هوا آلوده شده
3پانل تشعشع 850 میلی متر مربع برای یک بلوک سوختگی نوع آتش گیر متخلخل طراحی شده برای ایجاد احتراق کارآمد مخلوط هوا-گاز-هوا است.بدون اشتعال در سطح پانل در شرایط عملیاتی.
4پانل تابش و محیط آن بر روی یک چارچوب پشتیبانی می شود به طوری که مرکز پانل حدود 1250 ± 100mm بالاتر از سطح کف است.
5یک حامل نمونه و یک تنظیمات شعله ی آزمایشی در یک طرف دستگاه نصب شده است.
6حامل نمونه شامل یک قاب فولادی خنک شده با آب با صفحات جلو خنک شده با آب است.صفحه صورت است که نمونه ها را با 20±2mm در لبه های بالا و پایین و بیش از لبه عمودی مجاور پانل تشعشع همپوشانی.
7یک کلیمپ پرتاب شده به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به صورت به
8. آب حمل و نقل به نگهدارنده نمونه باعث می شود دمای حداکثر در خروجی از نگهدارنده نمونه بیش از 35 ° C نباشد.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10. ارتفاع حامل نمونه به گونه ای معطوف است که اجازه می دهد آن را افقی کند و از روی صفحه تشعشع بین آزمایش ها دور شوداز حالت آزمایش به حالت آماده و برعکس.
11. سوختن خلبان از يه لوله فولادي ساخته شده
12خطوط تامین گاز و هوا به پانل تشعشعات حاوی اندازه گیری جریان، تنظیم کننده فشار، شیر کنترل و دستگاه های ایمنی هستند.
13.متر جریان حرارتی: محدوده: 0 ~ 50 kw/m2؛ انتشار سطح:ɛ=0.95±0.05.
14تخته کالیبراسیون ساختگی با حامل، اندازه گیری جریان حرارتی کالیبراسیون شده و نصب.

جزئیات محصولشعله در سطح گسترش می یابدTاستر

دستگاه آزمایش گسترش شعله سطح یک تست کننده ضد شعله با سرعت بالا از فولاد سری BS 6853 است.که برای استاندارد های آزمایش مواد ساختمانی بریتانیا و فولاد با سرعت بالا برای مهار کننده شعله مناسب است.استاندارد BS 476-7 است. روش آزمایش برای تعیین امتداد جانبی سطح نمونه و بر اساس سرعت استفاده می شود. و طول امتداد سطح سوزش را تعیین می کند.BS 476-7 در درجه اول برای اندازه گیری گسترش شعله سطوح در معرض دیوارها و سقف ها استفاده می شود.
روش آزمایش، اندازه گیری جریان رادیاتوری بحرانی است که نمونه را با یک شعله کوچک با مقاومت در برابر تغییر تدریجی انرژی حرارتی رادیاتوری روشن می کند.پانل تابش گرما اندازه 850mm X 850mmحامل نمونه آزمایش با آب خنک شده و مجهز به یک صفحه کالیبراسیون سوراخ شده و یک سنسور جریان تابش حرارتی برای کالیبراسیون منحنی جریان تابش حرارتی است.ابزار آزمایش دارای الزامات بالا در محل آزمایشگاه است، و کاربر نیاز به اقدامات ایمنی بیشتری دارد قبل از اینکه ابزار آزمایش را جمع آوری کند.

استاندارد:BS:BS 476-7
ابعاد: ۱۲۲۰ میلی متر (W) × ۵۵۰ میلی متر (D) × ۱۹۲۰ میلی متر (H)
وزن: 210kg

الزامات نصب

برق: 230 ولت نامی 10 آمپر
دمای محیط: 10°C تا 35°C
تامین گاز: پروپان و کمپرسور هوا
اتاق تست: 400 متر

تست کننده شعله سطح.pdf

آزمایش گسترش شعله چیست؟

آزمایشات گسترش شعلههدف از اندازه گیری تمایل شعله به گسترش در یک بستر و ارتباط مستقیم با شعله سطح است.گسترش در یک سناریوی آتش واقعی.
