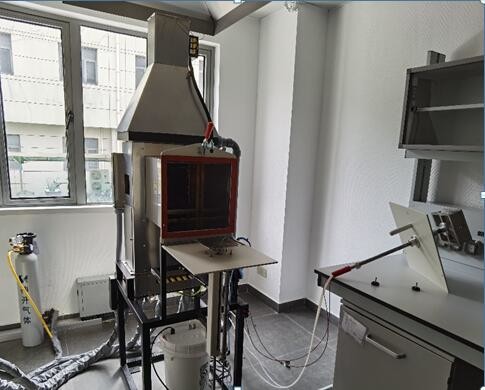

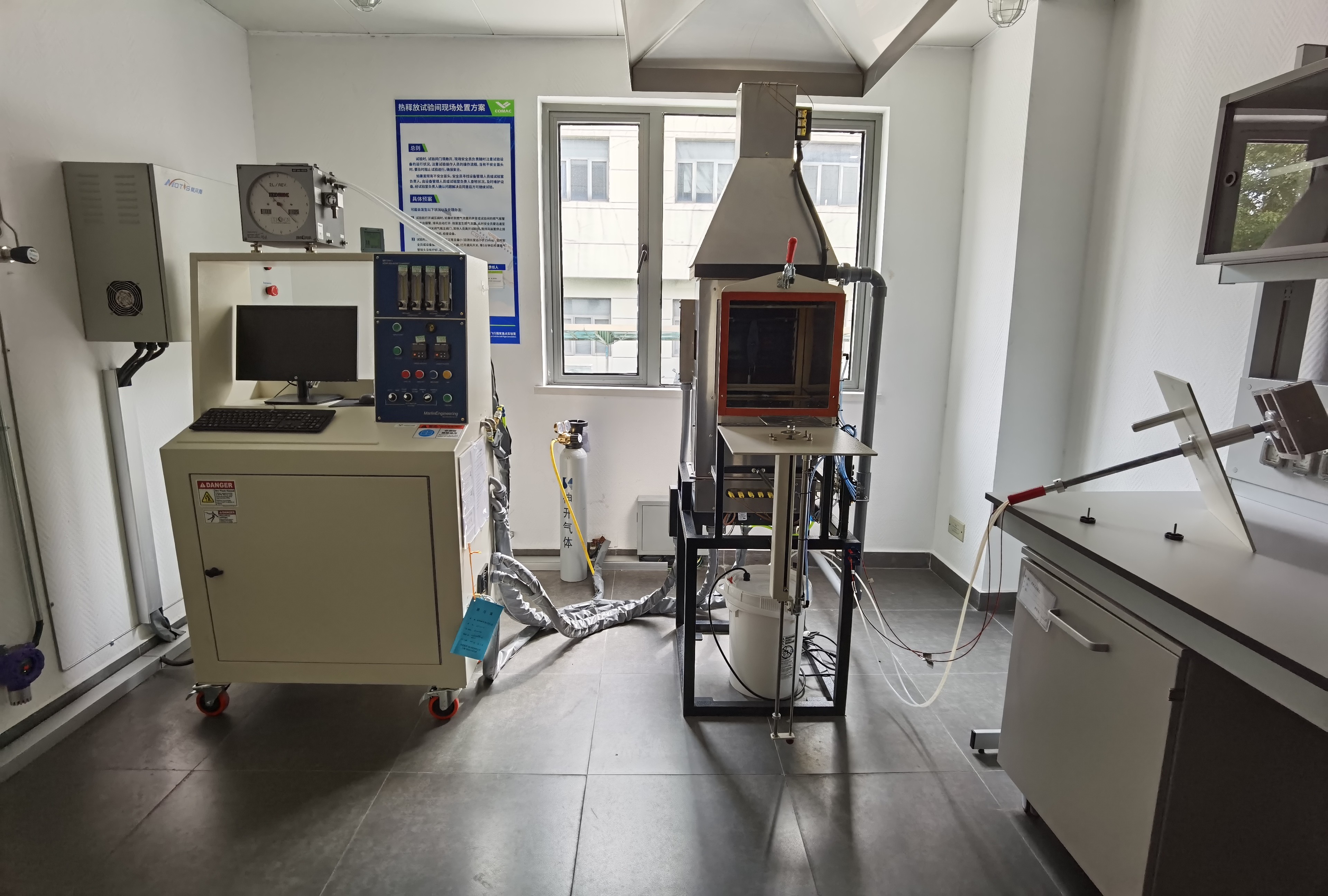

ASTM E906 اتاق احتراق FAA برای مواد هواپیما

Ⅰ. (مقدمه)

این تست کننده برای قرار دادن مواد کابین داخلی هواپیما در معرض جریان حرارتی تابش 35 kW/m2 استفاده می شود.این مورد تعیین می کند که آیا این مواد با الزامات FAR 25.853[a-1] مطابقت دارد یا خیر.

تست کننده سرعت انتشار گرما OSU که توسط FAA از اداره هوانوردی فدرال ایالات متحده تایید شده است در اصل توسط اسمیت از دانشگاه ایالتی اوهایو در سال 1972 طراحی شده است.و بعداً به یک ابزار آزمایش احتراق برای آزمایش میزان انتشار گرما مواد هواپیمایی تبدیل شداستانداردهای آزمایش FAR Part 25 Appendix F Part IV، Airbus AITM 2 است.00. بوئینگ BSS 7322

استانداردها

FAR Part 25 Appendix F Part IV روش آزمایش برای تعیین میزان انتشار گرما از مواد کابین که در معرض گرما تابشی قرار دارند.

کتاب راهنمای آزمایش آتش مواد هواپیمایی FAA، فصل 5؛

BSS 7322 Calorimeter Ohio State University Release Heat, Determination of BOEING SPECIFICATION STANDARD پشتیبانی از استاندارد مشخصه های بوئینگ

AITM 2.0006 روش آزمایش ایرباس تعیین انتشار گرما و میزان انتشار گرما از مواد هواپیما.

روش آزمون استاندارد ASTM E906 برای میزان انتشار حرارت و دود قابل مشاهده برای مواد و محصولات.

Ⅱ. (تعدادات کالا)

A. واحد اصلی

1واحد اصلی (۱ مجموعه)

2سیستم توزیع هوا (یک مجموعه)

ب. لوازم جانبی

1واحد کنترل (یک مجموعه)

2سیستم کامپیوتری (یک مجموعه)

Ⅲ. (تفصیلات)

A. واحد اصلی

1واحد اصلی (۱ مجموعه)

1) ابعاد دستگاه: 760mm (W) x 1850mm x (H) x 850mm (D)

2) اتاق آزمایش

- منبع حرارتی تابش و اطمینان حاصل شود که تراکم جریان حرارتی 35 ± 0.5kW / m²

- این تعیین خواهد کرد که آیا مواد مطابق با FAR 25.853 الزامات

- چهار عنصر کربید سیلیکون نوع LL 508mm با 16mm با مقاومت نامی 1.4 Ohms به عنوان یک منبع گرما با محفظه فولاد ضد زنگ مقاوم در برابر خوردگی

- یک بازتاب کننده ساخته شده از فولاد ضد زنگ در پشت عناصر قرار دارد

- در مقابل عناصر، یک ماسک شکل الماس قطع شده، ساخته شده از فولاد ضد زنگ، این فراهم می کند تراکم جریان گرما یکنواخت در منطقه اشغال شده توسط نمونه عمودی 151 × 151mm

- دو ترانسفورماتور 110VAC در 5.5kVA برای کنترل جداگانه از جفت های عنصر بالا و پایین ارائه شده است

- مجموعه چوب چوبی برای روشن کردن برنرهای بالا و کالیبراسیون

- کنترل کننده های قدرت جهانی دوگانه برای تنظیم آسان یکنواخت جریان حرارتی

- سوزان های بالا و پایین (با روشن شدن جرقه) و کالیبراسیون گاز متان

- ترموپیل برای اندازه گیری سرعت انتشار گرما، با پنج اتصال ترموپول داغ در دودکش و پنج اتصال ترموپول سرد در اتاق هوا

3) نگهدارنده نمونه (یک مجموعه)

-دو تا نگهدارنده نمونه

- هر نگهدارنده نمونه از فولاد ضد زنگ ساخته شده است

2سیستم توزیع هوا ((1 مجموعه)

- دمای هوا 21 تا 24 درجه سانتیگراد

- هوا با سرعت 0.043 متر³/ ثانیه یا بیشتر

- سوراخ صفحه دایره ای با لبه مربع 0.5±0.1mm

- در یک لوله دایره ای با قطر 38±1mm واقع شده است

- انبوهی هوا در پایه بخش هرم دار باید 48 سوراخ فضای مساوی داشته باشد

ب. لوازم جانبی

1. واحد کنترل ((1 مجموعه)

- کنترل جریان کالیبراسیون

- روشن شدن سوزان پایین

- جریان حرارتی کالیبراسیون: جریان حرارتی کالیبراسیون دو سنسور جریان حرارتی خنک شده با آب برای اندازه گیری تراکم جریان حرارتی در مرکز و هر گوشه است

2. سیستم کامپیوتری ((1 مجموعه)

- پردازنده: پنتیوم 4 3.0 گیگاهرتز یا بیشتر

- رم: 512MB یا بیشتر

- هارد دیسک: 80GB یا بیشتر

- مانیتور: 17 ′′LCD یا بیشتر

- چاپگر:

- نرم افزار: ویندوز ایکس پی یا بالاتر

IV ویژگی های عملکرد:

V. (تعليقات)

1گارانتی: یک سال

2نصب و آموزش توسط مهندس

3کتابچه راهنما و کتابچه راهنما نرم افزار

4استفاده: توسط مصرف کننده نهایی ارائه می شود

Vمن.الزامات نصب

شرایط نصب

2.1 نصب داخلی، اندازه 760mm*1850mm*850mm

2.2 منبع برق: 220V60A

2.3 گاز: متان، خالصیت 99٪ یا بالاتر؛

2.4 گاز کمکی: دمای ثابت و جریان ثابت گاز

لطفاً روی لینک زیر کلیک کنید تا ویدیوی نصب نمونه را ببینید

https://youtu.be/FFNmyXmYtJM

چگونه به نصب فشار دهنده نمونه

https://youtu.be/FqhM6OvhjsE

سرعت آزاد شدن گرما چقدر است؟

نرخ انتشار گرما (HRR)سرعت آزاد شدن انرژی از آتشHRR در واحدهای وات (W) اندازه گیری می شود که یک واحد سیستم بین المللی برابر با یک ژول در ثانیه است.
