- سیستم کنترل جریان گاز دود
|
| شاخص |
ماده |
مشخصات فنی |
| 1.1 |

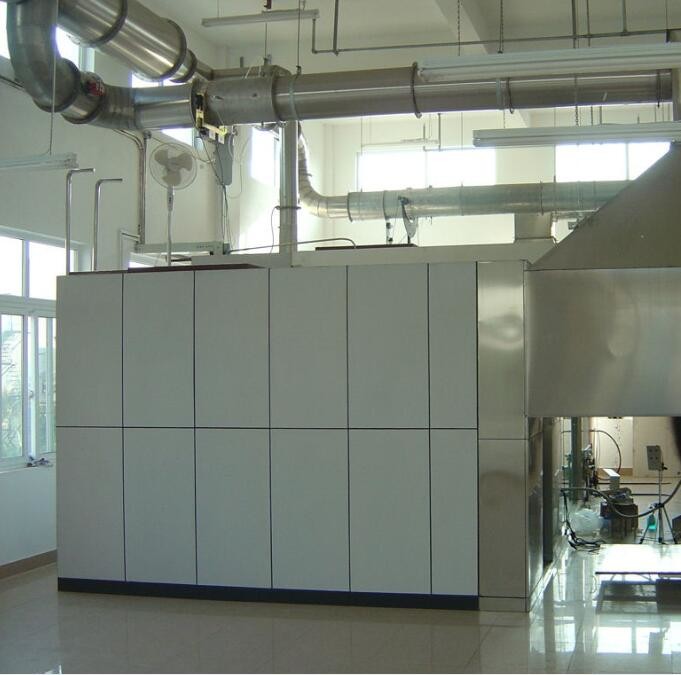

هود دود |
نصب شده به طور مستقیم بالاتر از باز شدن اتاق آزمایش احتراق، 1.8 ~ 2.0 متر بالاتر از زمین، اندازه پایین 2440 * 2440mm، ارتفاع 1000mm، و مواد SS304 است؛ |
| 1.2 |
هومومکسگر گازهای دود |
نصب و هود جمع آوری دود شکل مخروط به طور مستقیم در بالا، اندازه 900 * 900 * 900mm است، دو صفحه فولاد ضد زنگ 900 * 500 در داخل نصب شده است،و یک طرف با یک φ400 باز شدن برای اتصال به لوله باز می شودماده اش SS304 است |
| 1.3 |
لوله خروجی دود |
φ 400 میلی متر است، طول 5000 میلی متر است، متشکل از چندین بخش است که با یک فلنج و یک حلقه مهر و موم مقاوم به دمای بالا متصل می شوند، هر دو سر به وسیله دستگاه تعادل گاز دود نصب شده اند، ماده SS304 است؛ |
| 1.4 |
کولر خروجی |
فن اگزوز سانتریفیوژال، مخزن داخلی از فولاد ضد زنگ ساخته شده است، می تواند در برابر گاز دود درجه حرارت بالا حداقل 300 °C مقاومت کند و حجم هوا به طور پیوسته توسط کنورتر فرکانس تنظیم می شود |
| سیستم خروجی دود برای تمام دود تولید شده توسط آزمایش احتراق تلفن همراه کافی است و ظرفیت خروجی دود حداقل 8000m3/h است. |
| 2بخش اندازه گیری جامع |
| 2.1 |
بخش اندازه گیری جامع |
یک قطعه لوله فولاد ضد زنگ با طول 2155mm و قطر 400mm، ساخته شده از SS304، مجهز به سنسورهای مانند فشار، دمای، مسیر نور و نمونه گیری است. |
| 2.2 |
دستگاه سنجش فشار |
کاوشگر دو طرفه، ساخته شده از فولاد ضد زنگ، در مرکز خط لوله نصب شده است،و اتاق های جلو و عقب به سنسور تفاوت فشار از طریق لوله PTFE متصل می شوند تا تفاوت فشار را در خط لوله تشخیص دهند; |
| سنسور فشار دیفرانسیل در براکت بخش اندازه گیری جامع نصب می شود تا اطمینان حاصل شود که خواندن فشار دیفرانسیل تاخیر کوتاه و بدون از دست دادن دارد.و زمان پاسخ T90 کمتر از 3 ثانیه است. |
| سنسور فشار، محدوده 0 تا 2000Pa، دقت ±5Pa؛ |
| 2.3 |
دستگاه سنجش دما |
استفاده از ترموپول امگا آمریکایی، قطر 0.5mm، ترموپول عایق بندی زرهی نوع K که با الزامات IEC مطابقت دارد. |
| محدوده 0-1000°C، دقت 0.1°C |
| 2.4 |
دستگاه اندازه گیری مسیر نوری |
سیستم ضخامت نوری یک نوع نور فلزی است که در بخش اندازه گیری جامع با یک کانکتور انعطاف پذیر نصب شده و شامل دستگاه های زیر است:لامپ یک لامپ روشن کننده است و در دمای رنگ (2900±100) K استفاده می شود. منبع برق یک جریان ثابت است و محدوده نوسان جریان در حدود ± 0.5٪ است (از جمله دمای، ثبات کوتاه مدت و طولانی مدت) ؛
سیستم لنز برای فشرده سازی نور به یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود.سوراخ تولید کننده نور سلول نور باید در نقطه کانونی لنز در مقابل آن قرار گیرد، و قطر آن (d) باید به فاصله کانونی (f) لنز بستگی داشته باشد تا d/f کمتر از 0 باشد.04;
دتکتور و سُند فوتودیود سیلیکونی وارداتی، اتاق فتودتکتور دارای ثبات خطی 0.1٪، محدوده اندازه گیری 10 بیتی،پاسخگویی توزیع طیف دیود نوری سیلیکون با CIE (کرب روشنایی) سازگار است، و تابع استاندارد V ((γ) می تواند حداقل ± 5٪ دقت را به دست آورد.
زمان پاسخ 90٪ از سیستم کاهش نور نوری بیش از 3 ثانیه نیست.
|
| 2.5 |
دستگاه جمع آوری نمونه گاز |
لوله آزمایشی نمونه گیری سوراخ شده از SS304 دارای یک طراحی قابل جدا شدن است تا حذف کربید های تجمع شده در لوله نمونه گیری را تسهیل کند و زمان تاخیر سیستم را کاهش دهد |
| 2گاز و سیستم کنترل آن |
| 3.1 |
سوزنده |
سوزنده T ویژه برای سوزاندن تشک از سوزنده های اصلی و جانبی تشکیل شده است.ارتفاع سر T-برنر قابل تنظیم است و مواد SS304 است; |
| 3.2 |
دستگاه روشنایی |
روش روشن شدن با شعله بلند پذیرفته شده است، روشن شدن از راه دور امکان پذیر است، ایمن است و میزان موفقیت روشن شدن کمتر از 99٪ نیست. |
| کلاه های احتراق اصلی و جانبی مجهز به یک دستگاه روشن کننده شعله بلند و باز هستند و دستگاه به طور جداگانه با یک لوله تامین گاز مجهز است.که بر جریان سر احتراق تاثیر نمی گذارد و می تواند به صورت فردی از طریق یک شیر سوزن تنظیم شود. |
| مجهز به دستگاه روشن کردن جرقه برای روشن کردن یک شعله باز طولانی مدت، بدون روشن کردن دستی، امن و کنترل از راه دور؛ |
| 3.3 |
کنترل جریان گاز سر احتراق |
سوزان های اصلی و جانبی به ترتیب مجهز به اندازه گیری جریان جرم برای کنترل جریان پروپان هستند. |
| استفاده از American Alicat mass flowmeter، رسانه پروپان، محدوده 0-450mg/s، دقت ±(0.8%rdg+0.2%F.S.), زمان پاسخ 0.1s؛ |
| جریان گاز توسط نرم افزار کنترل می شود و زمان شعله به طور خودکار کنترل می شود. |
| 3.4 |
سوزان شن و ماسه ای کالیبر شده |
سوزان شن و ماسه ای کالیبر شده |
| مجهز به دستگاه روشن کردن شعله بلند و دستگاه روشن کردن جرقه الکتریکی، روشن کردن از راه دور امکان پذیر است، ایمن و نرخ موفقیت بالا؛ |
| 3.5 |
کنترل جریان گازی کالیبر شده |
با استفاده از American Alicat mass flowmeter، رسانه پروپان است، محدوده 0-7g/s است، دقت ±(0.8%rdg+0.2%F.S.) ، زمان پاسخ 0.1s است، و حداکثر شعله کالیبراسیون 300kw است؛ |
| جریان گاز کالیبراسیون توسط نرم افزار کنترل می شود که می تواند به طور خودکار منبع شعله کالیبراسیون مرحله ای را با خروجی 75kw/160kw کنترل کند. |
| 3.6 |
سیستم کنترل |
استفاده از PLC Omron برای کنترل جریان گاز، مجهز به یک دستگاه قطع گاز، ایمن و قابل اعتماد؛ |
| پیکربندی جداگانه از جعبه کنترل گاز، امن و مناسب برای کار و نگهداری؛ |
- سیستم پردازش گاز دود
|
| 4.1 |
فیلتر کردن گاز دود |
مجهز به یک دستگاه فیلتر سه مرحله ای، فیلتر کردن طولانی مدت گرد و غبار در گاز دود:
فیلتر ضخیم پنبه فیبر شیشه ای درجه یک، ذرات بزرگ کربید را در گاز دود فیلتر می کند و مواد فیلتر را می توان به سرعت جایگزین کرد.
فیلتر پارکر آمریکایی کلاس دوم، عنصر فیلتر از PTFE است، دقت آن 2μm است و عنصر فیلتر را می توان به سرعت برداشته و جایگزین کرد.
فیلتر کردن غشا PTFE سه مرحله ای، با دقت 0.5μm، به طور موثر رطوبت را قطع می کند.
|
| 4.2 |
تله سرد |
نوع پمپ فشرده سازی، قدرت خنک کننده 320KJ/h، دقت کنترل دمای 0.1°C، تغییر استاتیک 0.1K، خود راه اندازی و بدون نگهداری |
| 4.3 |
تله بخار |
به طور خودکار آب خنک کننده تولید شده توسط دام سرد را بدون نیاز به نگهداری تخلیه می کند. |
| 4.4 |
ستون خشک کردن |
استفاده می شود برای خشک کردن بخار آب باقی مانده در گاز نمونه، آن را می توان به سرعت جدا و با محیط خشک کردن جایگزین |
| 4.5 |
پمپ نمونه گیری |
پمپ نمونه گیری خلاء آلمان KNF، با ظرفیت نمونه گیری 16L / min می تواند به طور مداوم فشار نمونه گیری 50KPa را با سخت گیری هوا، سر و صدای کم و ارتعاش کم تولید کند |
| 4.6 |
روتامیتر |
روتامیتر وارداتی با محدوده 0-1.5L/min، که می تواند جریان گاز نمونه خروجی را تثبیت کند و خطای اندازه گیری ناشی از نوسانات جریان گاز را کاهش دهد. |
| 3سیستم تجزیه و تحلیل غلظت گاز |
| 5.1 |
تحلیلگر گاز (Servomex) |
تحلیلگر O2 وارد شده، تجزیه و تحلیل غلظت O2 پارامگنتیک، محدوده اندازه گیری 0-21٪، دقت 0.01٪، زمان پاسخ بیش از 12 ثانیه، حرکت تحلیلگر و سر و صدا بیش از 100ppm در عرض 30 دقیقه؛
انحراف خطی: ≤1%F.S.
تکرار پذیری: ≤0.5F.S.
صفر بارندگی شناور: ≤1%F.S./7D
زمان شروع: ≤30 دقیقه
|
| تحلیلگر CO/CO2 وارد شده، تجزیه و تحلیل غلظت CO/CO2 نوع IR، محدوده اندازه گیری CO: 0-1٪، دقت 0.01٪، CO2: 0-10٪، دقت 0.01٪، و زمان پاسخ بیش از 12 ثانیه نیست. |
| 3. سيستم جمع آوری اطلاعات |
| 6.1 |
ماژول خرید |
با استفاده از ماژول خرید "ادوانتک"،
دقت جمع آوری غلظت گاز 100×10-6 است.
دقت جمع آوری دما 0.1°C است.
دقت جمع آوری تفاوت فشار 0.1Pa است.
دقت بدست آوردن زمان 0.1s است.
سیگنال های دیگر 0.1 درصد از مقدار خروجی در مقیاس کامل هستند.
|
| 6.2 |
جمع آوری اطلاعات |
سیستم حداقل هر 3 ثانیه داده های زیر را ثبت و ذخیره می کند:
تفاوت فشار سنج دو طرفه، Pa؛
دمای لوله، K
غلظت اکسیژن، درصد
غلظت CO، درصد
غلظت CO2، درصد
سرعت جریان جرم پروپان، mg/s
زمان، s
|
| 7نرم افزار استاندارد |
| نرم افزار عامل استاندارد شامل توابع زیر است: |
| 7.1 |
نظارت بر وضعیت سیستم |
خواندن وضعیت و ارزش سیگنال هر سنسور در سیستم؛ |
| 7.2 |
کالیبراسیون سنسور |
کالیبراسیون سنسور برای درجه حرارت، فشار باد، مسیر نور، تجزیه و تحلیل غلظت و غیره |
| 7.3 |
کالیبراسیون سیستم |
16CFR1633 روش استاندارد کالیبراسیون مرحله سیستم |
| 7.4 |
روش عملیاتی استاندارد |
16CFR1633 روش استاندارد عملیات |
| 7.5 |
بررسی گزارش |
گزارش آزمون دسترسی به داده های خام و صادرات |
| 7. تجهیزات کمکی دیگر |
| 7.1 |
چارچوب آزمون نمونه گیری |
با آهن زاویه ای فولادی 38 میلی متری، اندازه 1900*990*115 میلی متری |
| 7.2 |
ابزار مکان بندی 1 |
استفاده می شود برای تایید موقعیت عمودی تشک و قاب آزمایش، مواد SS304 است |
| 7.3 |
ابزار مکان 2 |
استفاده می شود برای تایید فاصله بین سر احتراق و تشک، ساخته شده از آلیاژ آلومینیوم |
| 7.4 |
ویدئوگر |
ویدیوی آزمون پذیرش |
| 7.5 |
مقیاس نیروی کششی |
استفاده می شود برای تایید نیروی اعمال شده توسط سر احتراق اصلی در سطح تشک |
| 7.6 |
کامپیوتر دسکتاپ |
کامپیوتر صنعتی AdvanTech و رابط جمع آوری داده های یکپارچه ثبات عملکرد سیستم را بهبود می بخشد. |
