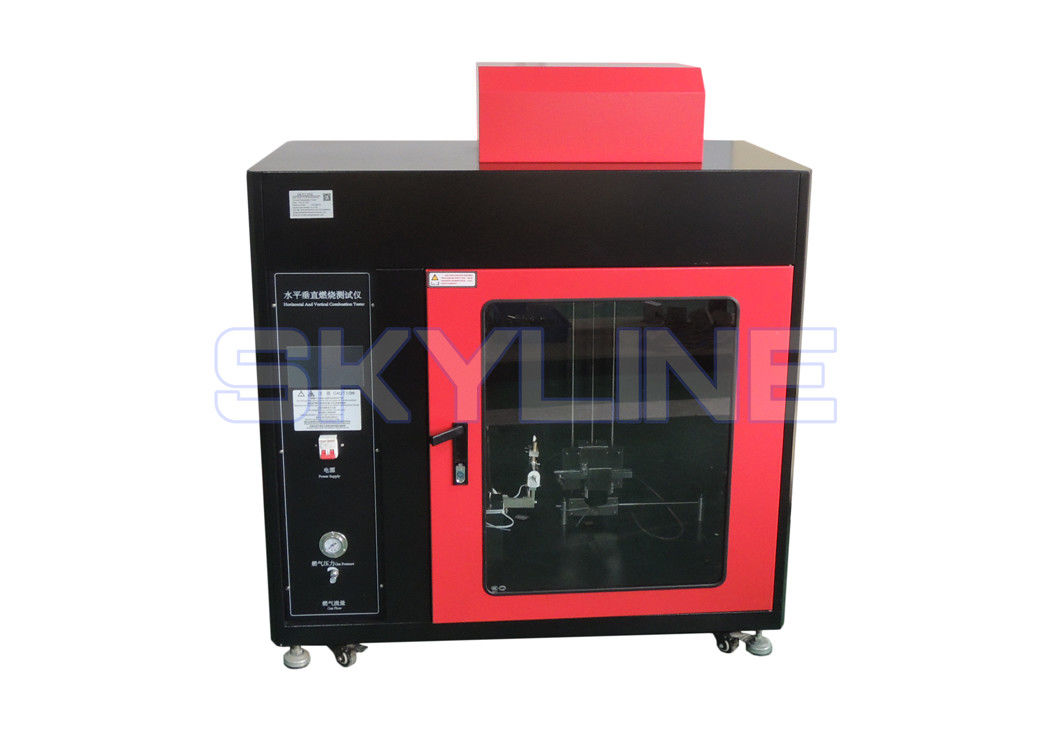

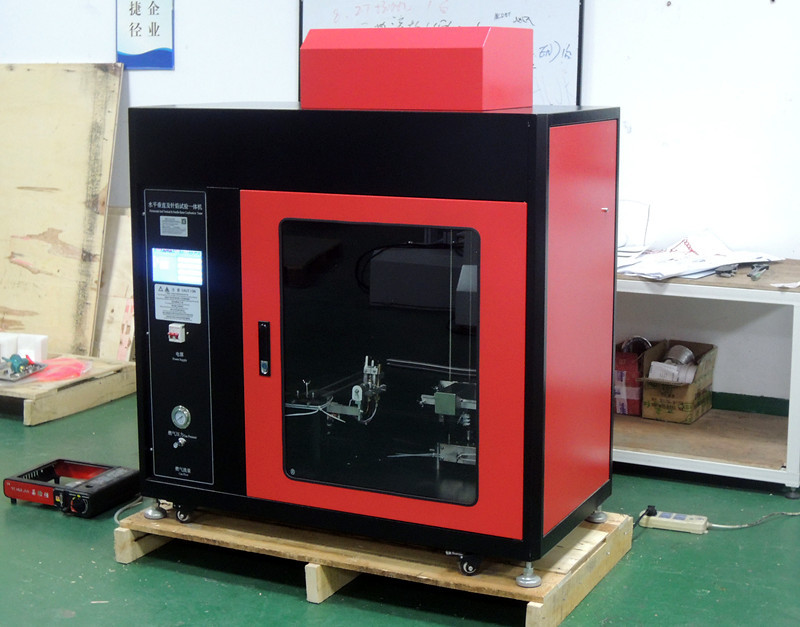

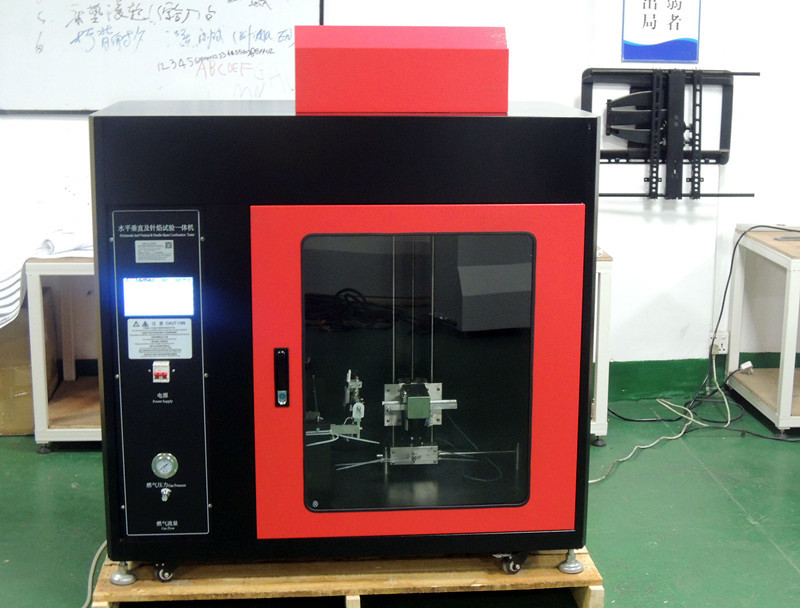

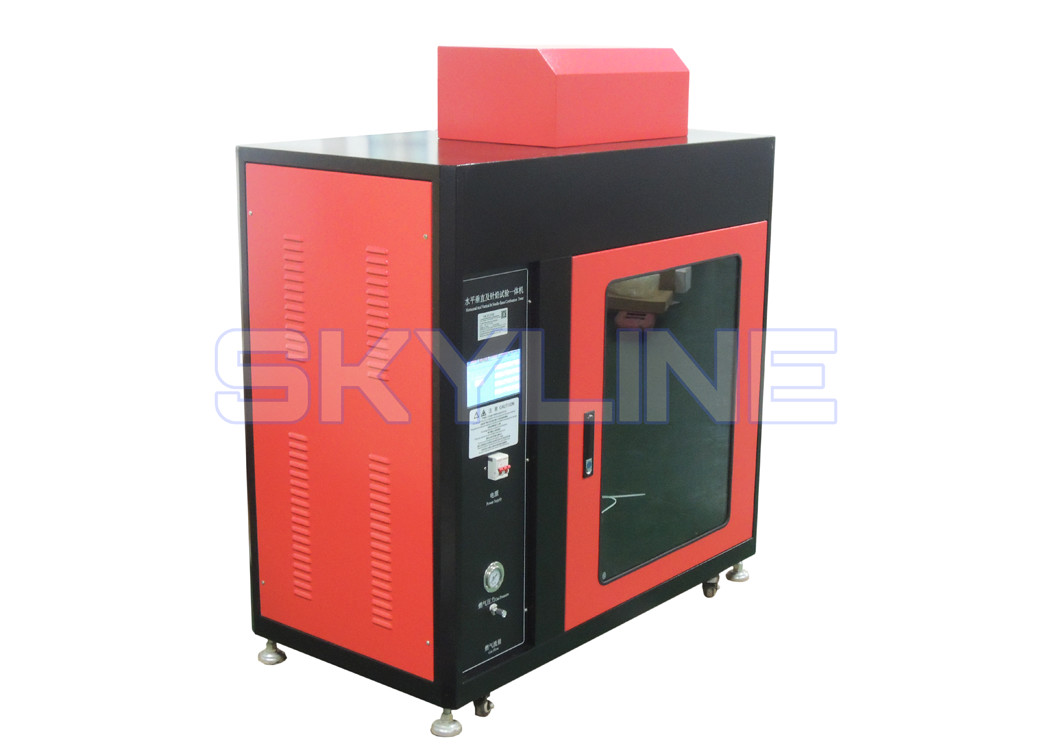

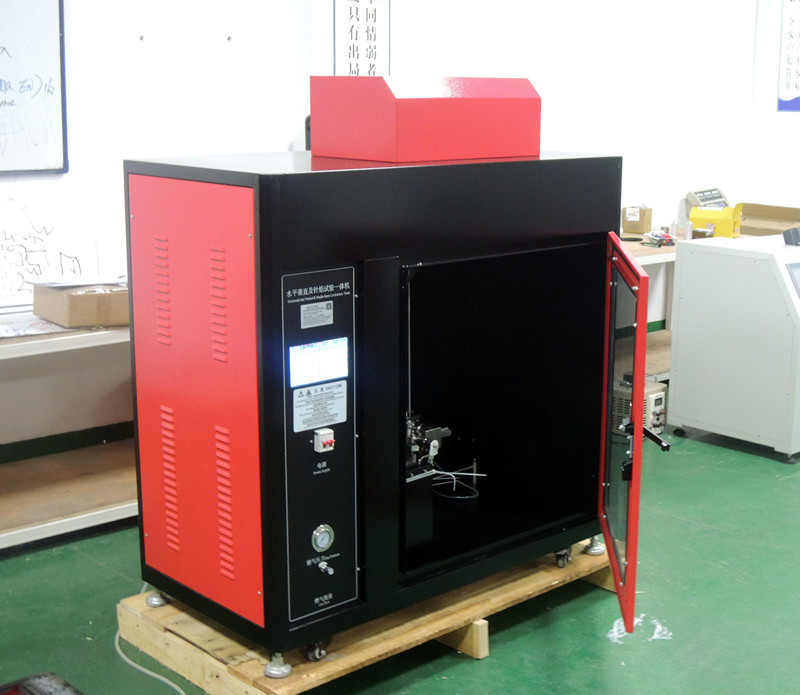

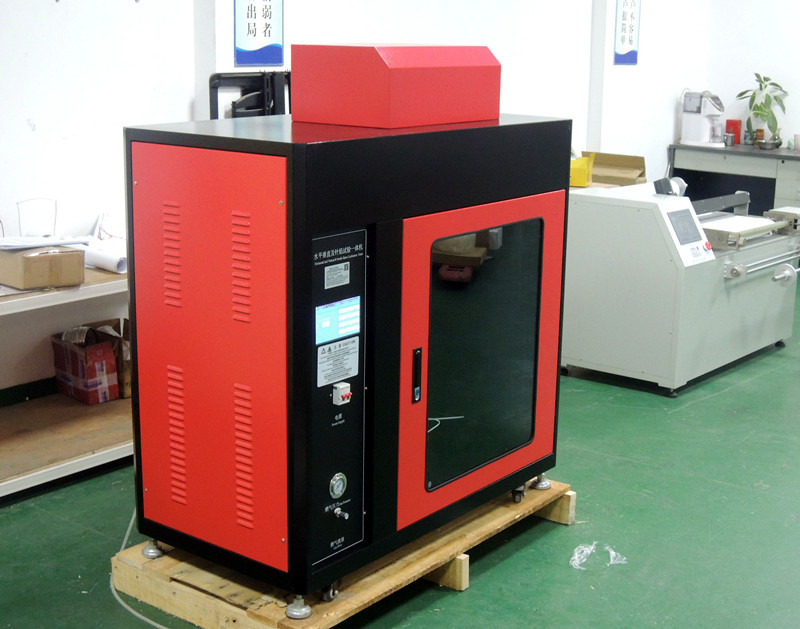

صفحه لمسی افقی عمودی و سوزن شعله سوز ماشین
توضیحات محصول
ماشین سوزنی افقی عمودی و سوزن بر اساس مقررات استاندارد GB-T2408-2008 برای آزمایش سوزنی افقی و عمودی و GB5169.5-2008 و GB4706 توسعه یافته است.1-2005 برای آزمایش سوختن شعله سوزنتجهیزات یکپارچه جدید که با استانداردهای ملی و استانداردهای UL و IEC مربوطه مطابقت دارد تنها ابزار اصلی در بازار است که دو نوع روش آزمایش مختلف را خنثی می کند.علاوه بر اصالت عملکرد بزرگ خود دستگاه، ابزار به طور خودکار روشن می شود و به طور خودکار زمان بندی می شود. در عین حال، کلیمپ های افقی و عمودی نوع احتراق توسط موتور کنترل می شوند، که می توانند به بالا و پایین حرکت کنند،چپ و راست، بدون شماره گیری دستی؛ عملکردهای فوق در سایر تولید کنندگان در دسترس نیستند.
پارامترهای فنی
1پس زمینه تست: پس زمینه سیاه
2فرآیند آزمایش: کنترل خودکار روش های آزمایش، تهویه مستقل
3ابعاد: عرض 1160mm × عمق 600mm × ارتفاع 1310 (شامل پا) mm
4حجم منطقه آزمایش احتراق: >0.5 متر مکعب، طول * عرض * ارتفاع حدود 900mm × 590mm × 1050mm، پس زمینه سیاه، نور پس زمینه ≤ 20Lux

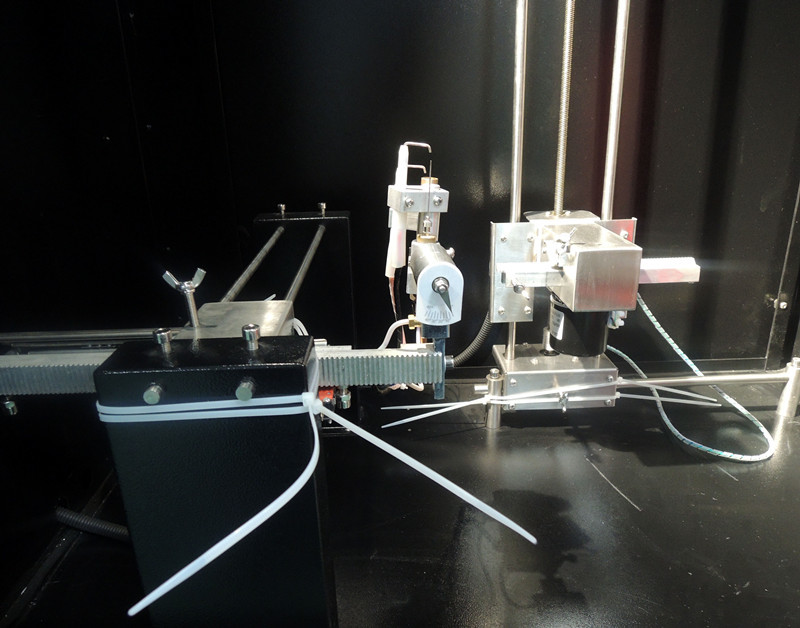

قسمت شعله سوزن
| سوزنده سوزن |
سوراخ داخلی Φ 0.5mm ± 0.1mm، قطر بیرونی ≤ Φ 0.9mm، طول ≥ 35mm، |
| زاویه شعله سوزان |
0- 45 ° (تعدیل خودسرانه) |
| زمان احتراق |
0-999.9s ± 0.1s می تواند به صورت خودسر تنظیم شود (شعله به طور خودکار پیش می رود و عقب می رود، بدون عملیات دستی) |
| زمان سوزاندن |
0-999.9s ± 0.1s، ثبت خودکار، تعلیق دستی |
| ارتفاع شعله |
12mm ± 1mm (با اندازه گیری ارتفاع) |
| ارتفاع سوزن |
بیشتر از 35mm (قطر داخلی ф0.5، قطر بیرونی ф0.9) |
| تامین گاز |
95٪ گاز بوتان (می تواند با گاز نفتی مایع بطری شود) |
| حجم قابل تنظیم گاز |
اندازه گیری جریان |
| محدوده آزمایش دمای |
0 تا 1000 درجه سانتیگراد |
| الزامات دمای شعله |
زمان از 100 °C ± 2 °C تا 700 °C ± 3 °C در عرض 23.5 ثانیه ± 1 ثانیه |
| ترموکوپل |
Φ0.5mm وارد شده ترموپول زرهی (نوع K) |
| بلوک مس انتقال گرما |
ف4.0x6.0mm |
بخش آزمایشی افقی عمودی
1دمای محیط: دمای اتاق ~ 40 ° C؛ رطوبت نسبی: ≤ 75%
2ولتاژ و قدرت منبع برق: 220V ± 10٪ 50HZ قدرت 150W
3زمان روشن شدن اتوماتیک سوزنده بنسن: هر تنظیم
4. قطر داخلی سوزنده بنسن 9.5mm ± 0.5mm
5منبع گاز: گاز نفتی مایع (گاز متان صنعت اضافه در حین داوری)
6منبع برق کار: 220 ولت AC 50HZ
7محدوده زمان بندی: 0~999s دقت زمان بندی: 10s±0.2s 30s±0.2s
8زمان شعله: 0 ~ 999.9S (قابل تنظیم)
9زمان پس از شعله: 0 ~ 999.9S (قابل تنظیم)
10. زمان پس از سوخت: 0 ~ 999.9S (تنظیم پذیر)
11زاویه سوخت: 0°، 20°، 45°
12. ارتفاع شعله: 20mm ~ 175mm قابل تنظیم
13دمای شعله: (100-1000) °C قابل تنظیم
14جریان گاز: جریان گاز قابل تنظیم از 105 ml/min به 1000 ml/min
15لامپ سوزان: قطر داخلی لامپ 9.5±0.3mm و طول آن 100mm±10mm است.
16. دستگاه زمان: می تواند به 0.5S دقیق باشد
17تنظیم موقعیت: نگهدارنده نمونه را می توان بالا و پایین، چپ و راست تنظیم کرد، صندلی احتراق را می توان به جلو و عقب تنظیم کرد و ضربه تنظیم بزرگ است.
استانداردهای طراحی
طراحی بخش آزمایش سوزانشی عمودی افقی: GB-T2408-2008 "بررسی عملکرد سوزانشی پلاستیک - روش افقی و روش عمودی"
استانداردهای مورد استفاده برای بخش آزمایش سوزش عمودی افقی: UL94-2006, GB-T 5455, GB-T13488, GB-T5169IEC60695-11-3, IEC60695-11-4, IEC60950-1, IEC695-2
تجهیزات بخش آزمایش شعله سوزن GB: GB5169.5-2008 آزمایش خطر آتش سوزی محصولات الکتریکی و الکترونیکی بخش 5: روش آزمایش شعله سوزن
GB4706.1-2005 الزامات عمومی برای ایمنی لوازم خانگی و لوازم الکتریکی مشابه
