دستگاه تست SAE J2302 برای اثربخشی حرارتی عایق آستین
معرفی محصول

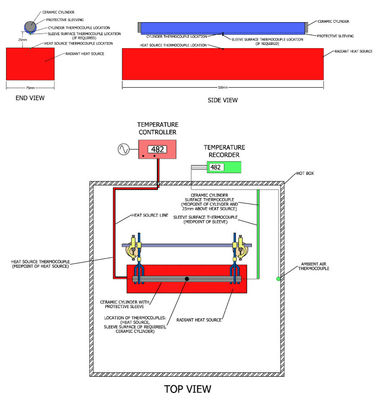

این تست نیمکتی باید مقاومت در برابر جریان گرمای تابشی مواد عایق در آستین، لوله یا نوار را اندازه گیری کند.کارایی آستین با اندازه گیری اختلاف دمای یک سیلندر سرامیکی مشکی و با و بدون آستین محافظ مشخص می شود.
ترکیب بندی
جعبه داغ (ضمیمه 2)
ابعاد داخلی 500*500*500 میلی متر.
ساختار پروفیل آلومینیومی با پانل عایق (فولاد ضد زنگ + عایق + فولاد ضد زنگ)، در قسمت پایین و کناره ها.
یک سیستم باز و بسته شدن باید در بالای صفحه ارائه شود.
یک درب با دریچه دریچه باید در وجه جلویی تعبیه شود.
پاها نیز با دو گزینه ارائه می شوند: پایه های 2-10 سانتی متری برای قرار دادن روی میز یا پایه های 50-80 سانتی متری برای قرار دادن روی زمین
منبع گرمای تابشی (پیوست 3)
Radiant "Itech" (712400) 1500W قبلاً در GREMTEK موجود است - پوششی برای نگه داشتن تابش و عایق بندی پشتی ارائه دهید - تنظیم از طریق یک سنسور بدون تماس در مرکز تابش (KEYENCE FT-H50 - پیوست 4)
ترموکوپل K (پیوست 4)
پروب ترموکوپل نوع K با جفت ظاهری - SV2000.
ختم کانکتور میناتوره نر جبران شده.
رگولاتور / ضبط کننده یا سیستم اتوماسیون
تنظیم کننده باید اجازه تنظیم دما را در سطح منبع گرما بدهد.
تنظیم باید از طریق ترموکوپل بدون تماس (مانند Keyence FT-H50K - پیوست 4) انجام شود.
ضبط کننده یا سیستم اتوماسیون باید تمام اندازه گیری های دما (منابع و ترموکوپل های نوع K) را ذخیره کند.
این داده ها باید به راحتی از هر رایانه شخصی متصل به شبکه قابل بازیابی باشند.استخراج داده ها از طریق اکسل قابل پردازش است.
ضبط کننده یا سیستم اتوماسیون باید اجازه دهد که تعریف کند:
کدام ترموکوپل منبع گرما را کنترل می کند فرکانس ضبط (مثال: دمای ضبط هر 1 یا 5 ثانیه).
ضبط زمان شروع و پایان (در صورت امکان)
اضافه کردن نظرات (در صورت امکان)
یک نام برای ترموکوپل های متصل تعریف کنید (در صورت امکان)
قابلیت ضبط تا 12 ترموکوپل نوع K با پلاگین MMK برای کانکتورهای مینیاتوری (پیوست 4)
پشتیبانی سیلندر
این باید بتواند سیلندر را در انتهای آن به موازات این تابش با توجه به قطرهای مختلف محکم نگه دارد.
جداسازی سیلندر باید با تعویض آن آسان باشد (تست با یا بدون محافظ).
فاصله بین صفحه تابشی و سطح درخشنده باید به راحتی از 5 تا 100 میلی متر قابل تنظیم باشد.
سیستم موقعیت یابی باید بتواند برای استفاده از تکیه گاه های دیگر غیر از سیلندرها سازگار باشد.به عنوان مثال: بشقاب، قطعات مشتری، …
این سیستم موقعیت یابی باید بتواند برای استفاده از تکیه گاه های غیر از سیلندرها سازگار باشد.به عنوان مثال بشقاب، قطعات مشتری و غیره.
