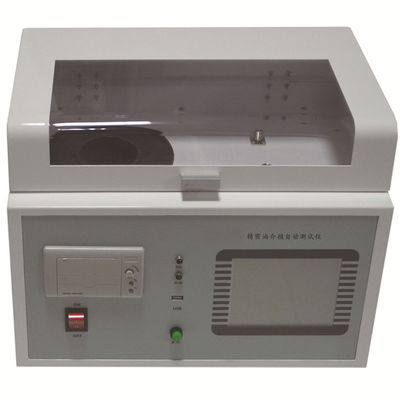

IEC 60247 عایق روغن دی الکتریک تستر افت و مقاومت

مقدمهتستر افت و مقاومت دی الکتریک روغن عایق

تستر رسانایی از دست دادن دی الکتریک روغن عایق برای عایق کردن روغن و سایر رسانه های عایق مایع زاویه افت دی الکتریک و تست مقاومت حجمی ساختار یکپارچه ابزارهای با دقت بالا استفاده می شود.این به طور کامل با استاندارد ملی GB/T 5654-2007 و استاندارد برق DL/T421 مطابقت دارد.
استاندارد قدرت DL/T421;ادغام داخلی فنجان روغن از دست دادن دی الکتریک، کنترل کننده دما، سنسور دما، پل تست تلفات دی الکتریک، منبع تغذیه تست AC، خازن استاندارد، تستر مقاومت بالا و غیره.
منبع تغذیه آزمایشی، خازن استاندارد، متر مقاومت بالا، منبع ولتاژ بالا DC و سایر اجزای اصلی.بخش گرمایش پیشرفته ترین روش گرمایش القایی فرکانس بالا را اتخاذ می کند.
بخش گرمایش پیشرفته ترین روش گرمایش القایی فرکانس بالا را اتخاذ می کند که دارای مزایای عدم تماس بین فنجان روغن و بدنه گرمایش، گرمایش یکنواخت، سرعت سریع و کنترل راحت است.
راحت و مزایای دیگر.منبع تغذیه آزمایشی AC از روش تبدیل AC-DC-AC استفاده می کند و به طور موثر از نوسانات ولتاژ و فرکانس برق در دی الکتریک جلوگیری می کند.
حتی اگر ژنراتور برق تولید کند، ابزار نیز می تواند به درستی کار کند.خازن استاندارد داخلی SF6 است
خازن سه قطبی پر از گاز، از دست دادن دی الکتریک خازن و ظرفیت خازن تحت تأثیر دما و رطوبت محیط قرار نمی گیرد و از ثبات دقت دستگاه پس از استفاده طولانی مدت اطمینان می دهد.
این تضمین می کند که دقت ابزار پس از مدت طولانی استفاده ثابت می ماند.
این ابزار مجهز به یک صفحه نمایش بزرگ (320 × 240) با صفحه نمایش لمسی و فناوری دیجیتال داخلی، تمام اندازه گیری خودکار هوشمند و حالت های اندازه گیری متعدد است.
صفحه نمایش لمسی (320 × 240)، منوی کامل چینی، هر مرحله دارای یک اعلان چینی است، نتایج آزمایش را می توان چاپ کرد.
اپراتور نیازی به آموزش حرفه ای ندارد تا بتواند ماهرانه از آن استفاده کند.

مشخصه

(1) فنجان روغن از ساختار سه الکترودی مطابق با استاندارد ملی GB/T5654-20077/IEC 60247 با فاصله بین قطبی 2 میلی متر استفاده می کند که می تواند تأثیر خازن سرگردان و نشت اسهال را بر اتلاف دی الکتریک از بین ببرد. نتایج آزمون.
(2) ابزار گرمایش القایی فرکانس متوسط ​​و الگوریتم کنترل دمای PID را اتخاذ می کند.روش گرمایش دارای مزایای عدم تماس بین فنجان روغن و بدنه گرمایش، گرمایش یکنواخت، سرعت سریع و کنترل راحت است، به طوری که دما به شدت در محدوده خطای دمای از پیش تعیین شده کنترل می شود.
(3) خازن استاندارد داخلی خازن سه الکترودی پر شده با گاز SF6 است، از دست دادن دی الکتریک خازن و ظرفیت آن تحت تأثیر دما و رطوبت محیط قرار نمی گیرد، به طوری که صحت ابزار هنوز پس از مدت زمان طولانی استفاده تضمین می شود.
(4) منبع تغذیه آزمایشی AC روش تبدیل AC-DC-AC را اتخاذ می کند و به طور موثر از تأثیر نوسانات ولتاژ و فرکانس برق بر دقت آزمایش دی الکتریک جلوگیری می کند، حتی اگر ژنراتور برق تولید کند، ابزار نیز می تواند به درستی کار کند.
(5) عملکرد حفاظتی کامل.هنگامی که ولتاژ بیش از حد، جریان بیش از حد و اتصال کوتاه ولتاژ بالا وجود دارد، دستگاه می تواند به سرعت ولتاژ بالا را قطع کرده و یک پیام هشدار صادر کند.هنگامی که سنسور دما از کار می افتد یا متصل نیست، یک پیام هشدار صادر می شود.
یک رله محدود کننده دما در کوره گرمایش القایی فرکانس متوسط ​​وجود دارد.هنگامی که دما از 120 درجه فراتر رفت، رله رها می شود و گرمایش متوقف می شود.
(6) تنظیم آسان پارامترهای تست.محدوده تنظیم دما 0 ~ 120 ℃، محدوده تنظیم ولتاژ AC
500 ~ 2200 ولت، محدوده تنظیم ولتاژ DC 300 ~ 500 ولت.
(7) استفاده از صفحه نمایش LCD بزرگ، با نور پس زمینه، صفحه نمایش روشن.رابط انسان و ماشین دوستانه، فقط اعلان های منوی چینی، دستورات ورودی را دنبال کنید، ابزار به طور خودکار می تواند آزمایش را انجام دهد.و به طور خودکار نتایج آزمایش را ذخیره و چاپ می کند.
(8) ساعت بلادرنگ، تاریخ و زمان آزمون را می توان با نتایج آزمایش ذخیره، نمایش و چاپ کرد.
(9) عملکرد کالیبراسیون فنجان الکترود خالی.ظرفیت الکتریکی و ضریب تلفات دی الکتریک فنجان الکترود خالی را برای قضاوت در مورد وضعیت تمیز کردن و مونتاژ فنجان الکترود خالی اندازه گیری کنید.داده های کالیبراسیون به طور خودکار ذخیره می شود تا محاسبه دقیق ظرفیت نسبی و مقاومت DC را تسهیل کند.

پارامترهای فنی

او پارامترهای فنی اصلی فنجان روغن است

(1) فاصله بین فشار بالا و پایین 2 میلی متر
(2) ظرفیت الکتریکی لیوان خالی 60±2PF
(3) حداکثر ولتاژ تست فرکانس صنعتی 2000V
(4) فنجان خالی از دست دادن دی الکتریک tgδ＜1×10-4
(5) ظرفیت مایع حدود 40 میلی لیتر
(6) مواد الکترود فولاد ضد زنگ
(7) حجم 70mm(D)×120mm(H)
