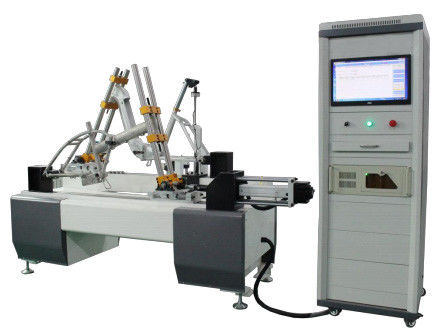

EN 15194 تستر نیروی خستگی قاب دوچرخه عمودی افقی
| MOQ: | 1 واحد |
| قیمت: | negotiated |
| standard packaging: | جعبه چوبی |
| payment method: | L/C، D/P، T/T، Western Union، MoneyGram |
| Supply Capacity: | 10 واحد در ماه |
تست کننده خستگی نیروی عمودی,تست کننده خستگی نیروی افقی,EN 15194 آزمایش کننده خستگی
,Horizontal Force Fatigue Tester
,EN 15194 Fatigue Tester
EN 15194 آزمونگر خستگی با نیروی افقی عمودی قاب دوچرخه
استفاده از استاندارد EN 15194 تست کننده خستگی با نیروی افقی عمودی در قاب دوچرخه
این ماشین برای فریم دوچرخه برای انجام آزمایش خستگی می تواند لوله سر فریم دوچرخه خستگی افقی، فریم خستگی عمودی آزمایش EN 15194 دوچرخه برقی، (ISO4210-6.4.4) (ISO4210-6.4.5) ISO4210-64.4 این مشخصات تست برای تمام سبک های قاب.
سوم، پارامترهای فنی اصلی تجهیزات.
اصول آزمایش
بر اساس استاندارد EN 15194 دوچرخه برقی، ISO4210, EN14781 جاده ای، EN14766 دوچرخه کوهستانی، EN14764 ماشین شهر. CNS، JIS، DIN، NF، ISO، CPSC، CSA، AS،BS ۹ کشور استاندارد آزمایش طراحی شده.
پارامترهای فنی
| ساختار ماشین | ساختار تمام فولادی، فاصله قابل تنظیم: حدود 300 میلی متر، صفحه اتصال با قفل پیچ دستی ثابت شده است. |
| سیلندر سرو |
2 گروه (فعال سازی افقی * 1 گروه؛ فعالی سازی عمودی * 1 گروه) عمل افقی سیلوفر: برای انجام کشیدن، فشار دادن دو طرفه. |
| ظرفیت سنسور | سنسور نوع دیسک 5000N |
| خط افقی | ± 75 میلی متر |
| حرکت عمودی | ± 50 میلی متر |
| فرکانس آزمایش | 0-5 هرتز |
| سنسور جابجایی | دقت ±1٪، ±0.5٪ دقت تصحیح (استاتیک) دقت کنترل پویا سنسور ±5٪ |
| فرمت چاپ گزارش | نتایج آزمایش خود ذخیره برای تهیه گزارش |
| ارزش نیروی در حلقه بسته | تنظیم کامل اتوماتیک ارزش نیروی 1 مجموعه |
| لوازم | دستگاه هاي کامپيوتري، فقط يه آزمايش |
| منبع برق | 220 ولت/50 هرتز |
| دستگاه | مجموعه وسایل آزمایش را ارائه دهید: فریم عمودی، آزمایش افقی |
نمودارها و تصاویر تجهیزات
يادداشت:
یک میله فولادی معادل بلند کننده صندلی را در لوله صندلی به عمق 75 میلی متر وارد کنید. آن را با کلیمپ های معمولی مطابق دستورالعمل های سازنده قفل کنید.آن را با کلیمپ های معمولی مطابق با دستورالعمل های سازنده بغل کنید.
قسمت بالای میله دارای یک تمدید افقی به عقب است که دارای نقطه نصب H بر روی میله و ارتفاع نصب h3 است.
نقطه نصب H با مرکز کلیمپ سرنشین مطابقت دارد زمانی که سرنشین این قاب به بالاترین موقعیت تنظیم شود.
یک نیروی پویا و دایمینیکی به سمت پایین با مقدار F4 در نقطه ای 70 میلی متر عقب از تقاطع E از تمدید تخمین زده با محور میله فولاد جامد اعمال می شود.
50،000 چرخه آزمایش، حداکثر فرکانس آزمایش 0-5 هرتز آزمایش خستگی
