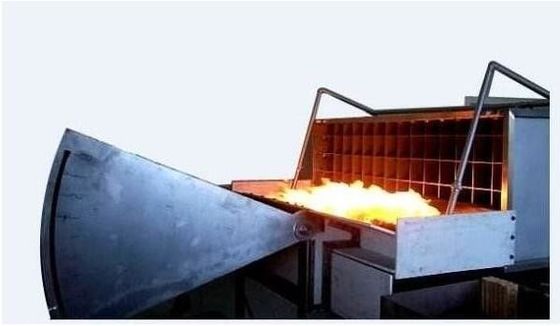

تست کننده قابل احتراق مواد ساختمانی سلول خورشیدی تجهیزات آزمایش قابل احتراق سازگار است

تجهیزات آزمایش قابل احتراق سلول های خورشیدی با استانداردهای UL 1730 ASTM E108 مطابقت دارد

معرفی محصول

دستگاه آزمایش گسترش شعله و سوختن سلول خورشیدی بر اساس UL 1730، طراحی و توسعه IEC 61730-2 است.شبیه سازی شرایط واقعی برای ارزیابی سقف و اجزای عملکرد مقاوم در برابر آتش ابزار است، در نمونه های A1.82m، b 2.4m و c 3.9m برای ارزیابی سطح A ~ C. همچنین می تواند در عملکرد آتش گیر اجزای فتوولتائیک مورد استفاده در این آزمایش استفاده شود.

استانداردها

UL 1730: تشخیص دود در واحدهای مسکونی متعدد و اتاق های هتل
مانیتورها: تشخیص سیگنال های الکتریکی گرد و غبار خانگی
UL 790: روش استاندارد آزمایش آتش برای مواد پوشش سقف
ASTM E108-04: روش استاندارد آزمایش آتش برای مواد پوشش سقف
NFPA 256: آزمایش آتش از عرشه سقف
استاندارد IEC 61730-2 ضمیمه b: آزمایشات آتش بر روی ماژول های فتوئولیک.

ویژگی تجهیزات

قطعات ساختاری
1مواد پوشش سقف پلائیووید، ابعاد: 1300 (w) X1000 (d) x120 (h) ، تا
نصب نمونه آزمایش؛
2. هیئت آزمون غیر قابل احتراق، نصب شده در پایان آزمایش، می تواند آزمایش را متوقف کند
پنل های سخت شده
3. صفحه کنترل فن فولاد ضد زنگ، زاویه آزمایش می تواند تنظیم شود،
اندازه: 1,440 (l) x 940 (h) mm
4استفاده می شود برای حمایت از آزمایش براکت فریم اصلی، فولاد مقاوم در برابر خوردگی، ابعاد: 1,020 (l) x 1,000 (d) x 1,473 (h) mm؛
5. تخته غیر قابل احتراق، نصب شده در مقابل قاب برای شبیه سازی
سقف ها و سقف ها، گسترش شعله از سوزان به نمونه
ابعاد: 330 (w) x 2,130 (d) x 584 (h) mm
6سرعت جریان هوا برای پانل آزمایش: 19 ± 8 km/h (5.5M/sec)
مانیتور هوا سنج
7لوله های تهویه جداگانه، می توانند از خارج از هوا آزمایشگاه استخراج شوند.
8. فیلتر شربت عسل در کانال هوا نصب شده است، نصب لوله راهنمای ورودی گاز؛
9. لوله های تهویه مجهز به پنل تنظیم شیب برای تنظیم جهت جریان هوا
10لوله های تهویه متصل به راهنما، می تواند سرعت را افزایش دهد تا جریان هوا را از دخالت های خارجی تامین کند، صفحه های راهنما ساخته شده از فولاد ضد زنگ،محل با فشار باد تغییر نمی کند;
11مواد لوله کشی برای فولاد ضد زنگ، مقاوم در برابر خوردگی و مقاوم در برابر گرما، اندازه: 2.130 (w) x 762 (h) x 3000 (l) mm
12. فن 220V،50HZ، قدرت سه فاز، مجهز به یک سیستم عقب می تواند به طور خودکار سرعت باد تنظیم، حداقل جریان برای 300m3 / دقیقه؛
13. اينورتر سرعت نامحدود متغیر، 0-100٪ قابل تنظیم
14. سوزنده های گاز (برای Shi Huo متناوب، گسترش شعله و آتش پرواز) ، 1.12m، 60.3mm، در حال حرکت در طرف آزمایش دارای یک شکاف 12.7mm (w) * 0.91m (طول) است؛
15سوختن گاز می تواند 22000Btu / min (387kWh) را فراهم کند و با توجه به a، b، c سه سطح احتراق، دریچه کنترل گاز با دقت بالا کنترل جریان گاز،
16. ترموپول سوزان بالا نصب شده است 58.7mm، 888 ± می تواند 28 oC را آزمایش کند؛
17. سیستم روشنایی خودکار، اطمینان از ایمنی عملکرد آزمایش، الکترود روشنایی 1.8kVp کنترل کننده جریان جرم فشار حداقل با توجه به استانداردهای مختلف، کنترل جریان گاز،کلاس A و B:21،000 ~ 22000 Btu/min (369 ~ 387 kWh) برای 10 دقیقه، کلاس C:18،000 ~ 19000 Btu/min (316 ~ 334 kWh) 4 دقیقه؛
18. سیستم کنترل دمای کلاس A و B: 760±28oC (1400±50oF) - 21000 ~ 22000 Btu/min- کلاس C: 704±28 c (1300±50oF) - 18000 ~ 19000 Btu/min
19فشار سنج با دقت بالا و شیر تنظیم فشار فشار فشار گاز را کنترل می کند
1) - هر انتقال به گاز در سوزنده نیاز به پیروی از روش های آزمایش و کنترل متفاوت؛
2) - LNG: استفاده از MFM می تواند جریان را با دقت اندازه گیری کند (کنترل شیر کنترل جریان) ؛
3) - LPG: سرعت جریان هوا با استفاده از سیستم اینورتر: سطح آزمایش در 19 ± 8 km/h (5.5M/sec)
20مواد پشتیبانی از شبکه فلزی، پالت ها می توانند چرخش کنند، بنابراین احتراق کامل
مواد

بخش آزمایش

1سیستم کنترل کامپیوتری از ایالات متحده نرم افزار کنترل ویژه برای آزمایش Labview، ادغام 10.2 "LCD scree؛
2سیستم های جمع آوری داده، زبان برنامه نویسی LabView برای برنامه نویسی استفاده می شود، کارت های جمع آوری داده ایالات متحده NI ارائه می دهد
3. سیستم جمع آوری داده شامل قسمت های زیر است:
ماژول ورودی ترموکوپل 16 بیتی
2 ماژول ورودی تبدیل 16 بیتی a/d
3 ماژول ورودی/خرید داده
4 ماژول خروجی تبدیل 12 بیتی a/d
5 صفحه پشتی 4 و 8 اسلات
ماژول های Labview
ماژول شبکه 7Labview/Ethernet
4. سیستم های آزمایش مارک، سوزان های گاز، شعله مواد سوزان را فرو برد، حرارت سوزان گاز 880±10oC تنظیم می شود.

نتایج استاندارد

1استانداردهای کلی برای گسترش شعله
1 هر بخشی از مواد پوشش سقف (بخش یا پانل) از سطح آزمایش در شعله یا ذرات درخشان منفجر شده است.
2می تواند از طریق، شکاف، مواد پوشش سقف منحنی، مانند سقف عرشه باز،
درجه ایمنی آتش A: محدوده گسترش شعله 1.82M است.
سطح ایمنی آتش B: محدوده گسترش شعله 2.4 متر است.
درجه سي امنيت در برابر آتش: ناحيه گسترش آتش 3.9 متر است،
اندازه گیری شده از لبه گسترش شعله نمونه،

2.استانداردهای عمومی برای احتراق سقف
1 هر قسمتی از پنل یا اجزای آن که از سطح آزمایش در حال انفجار یا سقوط در شعله ها باشد،
2 بخش هایی از عرشه سقف یا بخشی از یک پنل در ساختار سقف یا جزء در قالب ذرات نورپردازی ناپدید می شوند.
3 ادامه دادن به اجزای سوخت یا پنل های سوخت
