دوچرخه / چنگال دوچرخه خمش خستگی تست ضربه به عقب استاندارد EN

محل منبع چین
نام تجاری SKYLINE
گواهی CE , Calibration Certificate
شماره مدل SL-BT97
مقدار حداقل تعداد سفارش 1 واحد
قیمت negotiated
جزئیات بسته بندی جعبه چوبی
شرایط پرداخت L/C، D/P، T/T، Western Union،
قابلیت ارائه 10 واحد در ماه
جزئیات محصول
وزن: 160 کیلوگرم منبع برق: AC220V,15A
ابعاد: میز تست: 1950 * 450 * 900 میلی متر فیکسچر فریم خستگی: 1SET
حداکثر فرکانس دستگاه: کنترل خودکار کامپیوتری، با جابجایی، نیرو، زمان و سایر روش های کنترل ظرفیت سنسور: سنسور نوع دیسک 5000N*1pcs
وضوح عنصر بارگذاری: 1/10000 سیلندر برق: سروو کنترل سیلندر الکتریکی
سکته مغزی جابجایی: 150mm (±75mm) تعداد تست ها: 0-999999 خودسرانه تنظیم شده است
روش کنترل: کنترل کامل حلقه بسته را مجبور کنید نرم افزار کنترل: نرم افزار ویژه ای که خود توسعه یافته است
روش نمایش: کنترل و مانیتور کامپیوتر اکتساب داده ها: کارت اکتساب پرسرعت
فرکانس اکتساب نیرو: ＞200 کیلوهرتز شکل موج نیرو: موج سینوس
توقف خودکار: توقف خودکار زمانی که نیرو به تنظیمات نمی رسد، توقف خودکار زمانی که قطعه آزمایش آسیب دیده است فرمت چاپ گزارش: نتایج تست خود صرفه جویی برای تهیه گزارش
برجسته کردن:

تستر خستگی خم شدن چنگال دوچرخه

,

تستر خستگی خم شدن چنگال دوچرخه
توضیحات محصول

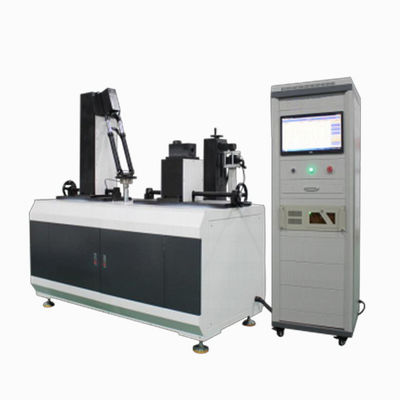

تستر خستگی خم شدن چنگال دوچرخه/دوچرخه و تستر ضربه به عقب

EN استاندارد خمش چنگال دوچرخه/دوچرخه تستر خستگی و تست ضربه عقب



اصول آزمون



یک بار دینامیکی چرخه ای کامل متناوب Fo، در صفحه چرخ و عمود بر محور رایزر چنگال، به یک وسیله حمل بار که روی محور اتصال چنگال می چرخید اعمال شد.چرخه آزمایش 100000 سیکل است و مقادیر نیروی آزمایش در جدول 9 نشان داده شده است. حداکثر فرکانس آزمایش در ISO 4210- 3:2014، 4.5 توضیح داده شده است.

اگر حداکثر جابجایی در نقطه اعمال بیش از 20٪ برای شاخک های صلب (40٪ برای چنگال های شوک) باشد، آزمایش خاتمه می یابد.(به ISO 4210- 3:2014، 4.6 مراجعه کنید)

پس از 100000 اجرا، آزمایش را متوقف کرده و نمونه را به دقت از نظر ترک بررسی کنید.در صورت یافتن ترک، آزمایش را خاتمه دهید.

اگر پس از 100000 دور، نمونه طبق آنچه در بالا توضیح داده شد جابجا نشد و علاوه بر این، هیچ ترکی در نمونه وجود نداشت، آزمایش ضربه را همانطور که در 5.4.1 توضیح داده شده است ادامه دهید (جدول 7 را برای ارتفاع فرود ببینید).پس از اینکه چکش ضربه ای روی غلتک قرار گرفت، تغییر شکل جابجایی را اندازه گیری کنید و نمونه را به دقت از نظر ترک بررسی کنید.



دوچرخه / چنگال دوچرخه خمش خستگی تست ضربه به عقب استاندارد EN

1. دستگاه باربر نیرو که روی پیوت نصب شده است

2. پشتیبانی سفت و سخت با مونتاژ چنگال



مقدار نیروی اعمال شده



نوع دوچرخه دوچرخه های شهری دوچرخه های بچه گانه دوچرخه های کوهستان مسابقه
مقدار نیروی F/N ± 450 ± 450 ± 650 ± 620





پارامترهای فنی



حداکثر فرکانس دستگاه 0-5 هرتز
ظرفیت سنسور سنسور نوع دیسک 5000N*1pcs
وضوح عنصر بارگذاری 1/10000
سیلندر برق سروو کنترل سیلندر الکتریکی
سکته مغزی جابجایی 150mm (±75mm)
تعداد تست ها 0-999999 خودسرانه تنظیم شده است
روش کنترل کنترل کامل حلقه بسته را مجبور کنید
حداکثر فرکانس دستگاه کنترل خودکار کامپیوتری، با جابجایی، نیرو، زمان و سایر روش های کنترل
نرم افزار کنترل نرم افزار ویژه ای که خود توسعه یافته است
روش نمایش کنترل و مانیتور کامپیوتر
اکتساب داده ها کارت اکتساب پرسرعت
فرکانس اکتساب نیرو ＞ 200 کیلوهرتز
شکل موج نیرو موج سینوسی
توقف خودکار توقف خودکار زمانی که نیرو به تنظیمات نمی رسد، توقف خودکار زمانی که قطعه آزمایش آسیب دیده است
فرمت چاپ گزارش نتایج تست خود صرفه جویی برای تهیه گزارش
فیکسچر فریم خستگی 1 مجموعه
وزن 160 کیلوگرم
منبع تغذیه AC220V,15A
بعد، ابعاد، اندازه میز تست:1950*450*900mm کابینت کنترل: 600*600*1830mm (L*W*H)
