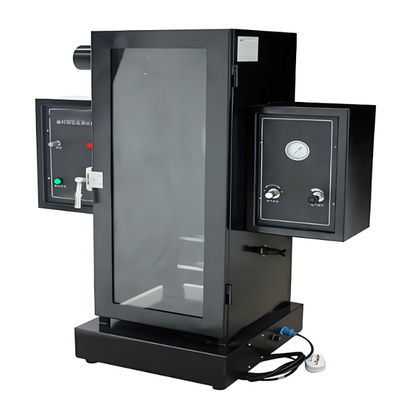

تجهیزات تست اشتعال مصالح ساختمانی DIN 4102 / تستر آتش تراکم دود
استانداردها
ASTM D 2843، DIN 4102
مشخصات
1. حداکثر تراکم دود (MSD) و تراکم دود (SDR) برای نمونه: 0-100% قابل اندازه گیری پیوسته و محاسبه خودکار؛
2. با خطای تصحیح نوری استاندارد نه بیشتر از 3٪؛ هر دستگاه مجهز به سه فیلتر استاندارد، اثبات داده های منبع نور، نماینده
3. فشار کاری مشعل بنزن (210 ± 5) کیلو پاسکال؛
4. مشعل بنزن به نمونه شعله ای به مدت 4 دقیقه اعمال می کند.
5. زمان بندی خودکار، احتراق خودکار، دود خودکار؛ شار نوری می تواند کالیبراسیون خطی مرحله ای داده های تست را انجام دهد
دقیق تر؛
6. صفحه لمسی:
الف. اندازه: 5 اینچ اندازه صفحه نمایش مؤثر 11 سانتی متر عرض 6.28 سانتی متر؛
ب. وضوح: 800 * 480
ج. رابط ارتباطی RS232، 3.3 ولت CMOS یا TTL، پورت سریال
د. ظرفیت ذخیره سازی: 1 گیگابایت
ه. استفاده از درایور نمایشگر FPGA سخت افزاری خالص، زمان شروع "صفر"، برق می تواند اجرا شود
و. استفاده از معماری M3 + FPGA، M3 مسئول تجزیه و تحلیل دستورالعمل ها است، FPGA بر نمایشگر TFT تمرکز دارد، سرعت و قابلیت اطمینان پیشرو در برنامه های مشابه هستند
ز. کنترل کننده اصلی از پردازنده کم مصرف استفاده می کند، به طور خودکار وارد حالت صرفه جویی در انرژی می شود
7. منبع گاز: 95% گاز پروپان، یا گاز با خلوص مشابه (مشتری مالک)؛
8. طول * عرض * ارتفاع 740 * 500 * ارتفاع 900 (میلی متر)
| مشعل سوزان |
برای نور دانشجویان، طول 260 میلی متر، قطر نازل 0.13 میلی متر، زاویه 45 درجه با جعبه دود؛ |
| سیستم فوتوالکتریک |
منبع نور لامپ، توان 15 وات، ولتاژ کاری 6 ولت؛ |
| سیستم اگزوز |
دستگاه مجهز به فن قوی است، پس از تست، اگزوز می تواند به بیرون تخلیه شود؛ |
| محدوده اندازه گیری تراکم دود |
0 ~ 100٪؛ |
| دقت اندازه گیری تراکم دود |
± 3٪؛ |
| گیرنده |
برای سلول های فتوولتائیک سیلیکونی، نرخ انتقال نور 0% برای عبور نور، نرخ انتقال نور 100% نور بدون پوشش کاملاً عبور می کند؛ |
| فشار کاری مشعل اصلی |
276 کیلو پاسکال (قابل تنظیم)؛ |
کاربردها
- تست تراکم دود مصالح ساختمانی
- ارزیابی ایمنی آتش محصولات ساختمانی
- کنترل کیفیت مواد پلاستیکی
- تحقیق و توسعه مواد بازدارنده شعله
- تست انطباق با مقررات کدهای ساختمانی
- آزمایشگاه های دانشگاهی و موسسات تحقیقاتی
- نهادهای تست و صدور گواهینامه شخص ثالث
سوالات متداول
Q1: این تجهیزات برای چه کاری استفاده می شود؟
A1: این تستر تراکم دود ساطع شده از مصالح ساختمانی و پلاستیک ها را در حین احتراق یا تجزیه اندازه گیری می کند. این به تولیدکنندگان کمک می کند تا عملکرد ایمنی آتش را ارزیابی کرده و با الزامات کدهای ساختمانی مطابقت داشته باشند.
Q2: با چه استانداردهایی مطابقت دارد؟
A2: این استاندارد الزامات ASTM D2843 و DIN 4102 را برای تست تراکم دود مصالح ساختمانی و پلاستیک ها برآورده می کند.
Q3: چه موادی را می توان تست کرد؟
A3: مصالح ساختمانی مانند پانل های دیواری، عایق، کفپوش ها و سایر محصولات ساختمانی، و همچنین انواع مواد پلاستیکی.
Q4: تست چگونه کار می کند؟
A4: یک نمونه به مدت 4 دقیقه در معرض شعله مشعل بنزن قرار می گیرد. یک سیستم فوتوالکتریک انتقال نور از طریق دود را اندازه گیری می کند و به طور خودکار مقادیر تراکم دود را محاسبه می کند.
Q5: چه پارامترهایی را اندازه گیری می کند؟
A5: حداکثر تراکم دود (MSD) و نرخ تراکم دود (SDR) به طور مداوم در محدوده 0 تا 100% اندازه گیری و به طور خودکار محاسبه می شوند.
Q6: چه منبع گازی مورد نیاز است؟
A6: این دستگاه به 95% گاز پروپان یا گاز با خلوص معادل نیاز دارد که باید توسط مشتری تامین شود.
Q7: آیا صادرات داده پشتیبانی می شود؟
A7: بله، کنترل کننده صفحه لمسی شامل یک رابط ارتباطی RS232 برای صادرات داده و ادغام با سیستم های خارجی است.
تست تراکم دود چیست؟
این تست میزان دود ساطع شده از ماده ای را که در حال سوختن یا نیمه سوختن است، اندازه گیری می کند. ماده زمانی که شروع به نیمه سوختن می کند و دوباره زمانی که منبع شعله اضافه می شود، تست می شود. تراکم دود بین 0 (بدون دود تولید شده) و 800 است.
