نایلون فولادی فولادی فولادی فولادی فولادی
| MOQ: | 1 |
| قیمت: | negotiable |
| standard packaging: | بسته بندی صادرات |
| Delivery period: | 7 روز کاری |
| payment method: | T/T، L/C، D/A، D/P، T/T، Western Union، MoneyGram |

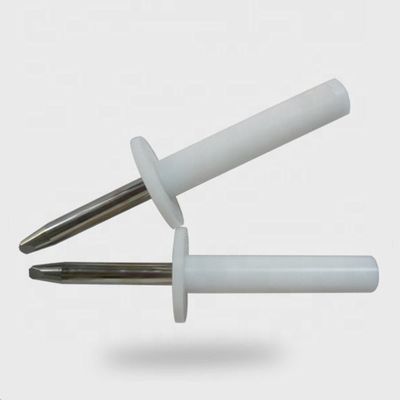

سنجه انگشت آزمایشی 11,i.e.c. 61032 سنج انگشت آزمایش
,iec 61032 test finger probe
توضیحات محصول
انگشت آزمایش سخت یک سنجه آزمایش دقیق است که مطابق با شکل 7 (شکل 7) از استاندارد IEC 61032 (آزمایش 11) ساخته شده و برای شبیه سازی انگشت انسان استفاده می شود.همچنین توسط استانداردهای IEC 60335 استفاده می شود، IRAM 4220-1 و در اکثر قوانین مربوط به تأیید دسترسی به قطعات زنده.
درخواست
1. قسمت مفصلی از سُند انگشت خیره شده تست استاندارد نمی تواند به قسمت های زنده یا نزدیک به قسمت های خطرناک دست یابد و صفحه باز کننده 50mm تا 20mm نمی تواند وارد شود.
2در آزمایش پیشگیری از ضربه الکتریکی، سیم ها، دستگاه های برق و دستگاه های روشنایی مورد نیاز هستند.
3هر دو مفصل باید اجازه حرکت در یک صفحه و یک جهت را از طریق زاویه 90° با تحمل 0° تا +10° داشته باشند.
پارامترهای فنی
|
طول انگشت گره دار |
80 میلی متر |
|
قطر انگشت گره دار |
12 میلی متر |
|
قطر تخته بند |
50 میلی متر |
|
ضخامت تخته بند |
5 میلی متر |
|
مواد |
دلرین و فولاد ضد زنگ |
توجه: استفاده از محلول پین و شکاف تنها یکی از روش های ممکن برای محدود کردن زاویه خم شدن به 90 ° است. به همین دلیل،ابعاد و تحمل این جزئیات در نقشه داده نشده است.طراحی واقعی باید زاویه خم شدن 90° را با تحمل 0° تا +10° تضمین کند.
توجه: ابعاد در میان دایره ها فقط برای اطلاعات است.
توجه: انگشت آزمایش از IEC 60950-1 گرفته شده است، شکل 2A. این انگشت آزمایش بر اساس IEC 6103216 است، شکل 2، سنجه آزمایش B. در برخی موارد، تحمل ها متفاوت است.
