تست کننده انرژی حرکتی با فاصله حسگر 10-30 سانتی متر
معرفی محصول

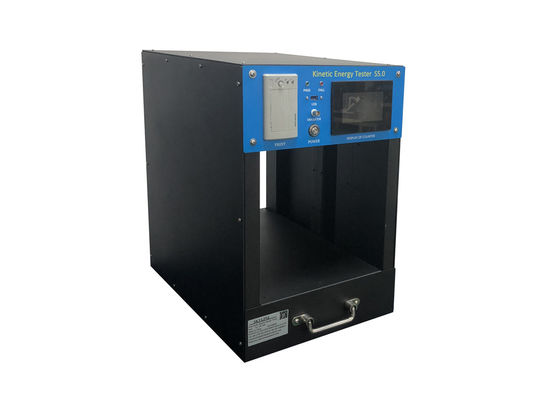

تست کننده انرژی حرکتییک تجهیزات برای بررسی سرعت یک شی (DUT) است که از تونل آزمایش عبور می کند. با توجه به نتیجه خوانده شده و ارزش جرم DUT،ميتونيم ارزش انرژي حرکتي رو محاسبه کنيم و بدونيم که چقدر خطر DUT داره.
در داخل تونل تست این تست کننده KE، سه مجموعه از سنسورهای مادون قرمز وجود دارد. یک مجموعه برای شروع تایمر و دو مجموعه دیگر برای توقف تایمر.
هر گروه شامل 30 جفت سنسور مادون قرمز است.آنها در صفحه مخالف واقع شده اند و نور مادون قرمز هستند فرستنده و گیرنده در یک مخالف ثابت و سیگنال انتقال و دریافت خواهد شد با وجود یک فاصله 1mm باریک.
حسگر گروه اول تماس های ′′Start-Sensor ′′ است. گروه دوم تماس های ′′10cm Stop Sensor ′′ و گروه سوم تماس های ′′30cm Stop Sensor ′′ است.
فاصله بین سنسور شروع و سنسور توقف 10 سانتی متر 10 سانتی متر است. همیشه برای تشخیص سرعت کم یا اصطکاک هوا استفاده می شود.
فاصله بین سنسور شروع و سنسور توقف 30 سانتی متر 30 سانتی متر است. همیشه برای تشخیص سرعت بالا یا اصطکاک هوا کم مورد استفاده قرار می گیرد.
تایمر 1/10000s در DUT تشخیص داده شده شروع می شود، تایمر متوقف می شود تا زمانی که DUT تشخیص داده شده در 10cmStopSensor یا 30cmStopSensor. (بر اساس محدوده آزمایش توسط کاربر انتخاب می شود).
ویژگی های محصول
- فاصله سنسور داخلی 100-300mm
- تجهیزات و ابزار برای تعیین سرعت و جرم پرتابی که انرژی جنبشی محاسبه شده را با دقت 0,005 J ارائه می دهد.
- فاصله اندازه گیری (d) حداکثر تا (300 ± 5) mm
- تجهیزات و ابزار برای تعیین سرعت و جرم پرتابی که انرژی حرکتی محاسبه شده را با دقت 0 می دهد.005
پارامترهای فنی
| تعداد نمونه ها |
1/زمان |
| حداکثر زمان بندی |
15.000000S |
| محدوده زمان |
0.000001--15.000000S |
| محدوده نمایش سرعت |
0.007M/S100M/S |
| فاصله ی اندوکشن |
100mm، 152.4mm، 300mm، خطا 0.1mm |
| حداقل قطر نمونه |
5 میلی متر |
| حجم ((WxDxH) |
55x35x52 سانتي متر |
| وزن (تقریبا) |
≈16.8kg |
| منبع برق |
1 ′′ AC 220V 3A |
عملکرد اساسی / مشخصات
| فاصله شمارنده زمان |
1/10000 |
| خطای تایمر |
<0.1ms |
| فاصله حسگر انتخاب شده |
10,15.24 سانتي متر، 30 سانتي متر |
| خطای فاصله حسگر |
<0.5 میلی متر |
بخش کمک
1شبیه ساز گلوله
2. تونل آزمون 28 سانتي متر
3. کابل رابط کامپیوتر
4. 2 ️ چاپگر حرارتی
5. کشو
6کاغذ حرارتی جایگزین
استانداردهای آزمایش
EN71-1،ASTM F963,ISO8124-1, GB66
