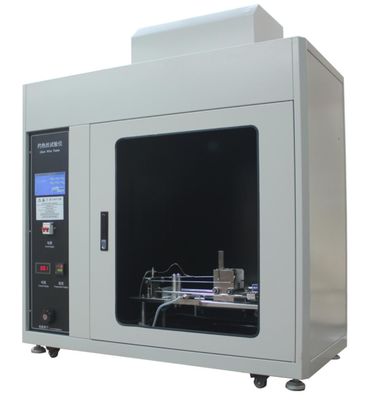

تجهیزات آزمایش الکترونیکی IEC60695-5-10 تجهیزات آزمایش سیم درخشان
| MOQ: | 1 واحد |
| standard packaging: | جعبه چوبی |
| Delivery period: | 5 تا 8 روز کاری |
| payment method: | T/T، وسترن یونیون، مانی گرام |
| Supply Capacity: | 20/ ماه |
تست کننده لبه های تیز,دستگاه آزمایش الکترونیک
,electronic testing machine
تجهیزات آزمایش الکترونیکی IEC60695-5-10 تجهیزات آزمایش سیم درخشان
درخواست
•تست کننده سیم درخشندهبرای انجام آزمایش خطر آتش سوزی بر روی محصولات الکترو فنی مطابق با مقررات استانداردهای بین المللی طراحی شده است.
• واحد کنترل با تمام کنترل ها و اندازه گیری های لازم برای تنظیم دقیق دمای سیم درخشان تامین می شود.جریان سیم به طور مداوم با استفاده از کنترل کننده نصب شده در پانل تغییر می کند و توسط آمپر متر داخلی نظارت می شود.
• یک شاخص دمای دیجیتال نصب شده است که در ارتباط با ترموپول تامین شده، دمای سیم درخشان را با دقت اندازه گیری می کند.مدار الکتریکی واحد کنترل به طور کامل توسط فیوز ها و یک قطع کننده مدار کوچک محافظت می شود و شامل کلید روشن / خاموش و کنترل دکمه فشار جریان خروجی است. کابينتي با پنجره ي بزرگ و داخلي رنگي تيره
پارامترهای فنی
| قطر سیم درخشان | 4mm±0.04mmNi/Cr ((80/20) |
| محدوده دما | 500 ~ 750°C±10°C؛750 ~ 960°C±15°C |
| قطر ترموکوپل | 0.5mm نوع K (Ni / Cr - Ni / Al) ، پوشش زرهی می تواند در برابر دمای -40 ~ 1100 ° C مقاومت کند |
| زمان سوختن | 30s±0.1s (OMRON H5CN-XAN-Z تایمر دیجیتال، 0-9999s، جدول پیش تنظیم) |
| زمان خاموش شدن چراغ | 0-999.9 s ± 0.1 s، ثبت خودکار، زمان بندی دستی |
| زمان خاموش شدن | 0-999.9 s ± 0.1 s، ثبت خودکار، زمان بندی دستی |
| آهن زدن به عمق | 7 میلی متر ± 0.5 میلی متر |
| فشار نمونه | 1N ± 0.2N |
| سرعت آزمایش | 18±3mm/s |
| پس زمینه آزمایش | پس زمینه سیاه |
| کنترل خودکار فرآیند آزمایش | تشنج های مستقل |
| اتاق | ≥0.5 متر |
| کنترل با استفاده از میکرو کامپیوتری تک تراشه | + کنترل صفحه لمسی |
| منبع برق | AC 220V،50Hz |
اتاق آزمایش سیم درخشنده.pdf
پروفایل شرکت.pdf
| سیم روشن کننده |
|
| یک سیم روشن کننده جدید باید قبل از استفاده برای یک آزمایش به مدت حداقل 10 ساعت با قرار دادن آن در معرض جریان حداقل 120 A گرم شود.کل زمان گرم کردن را می توان به صورت تجمعی به دست آوردبرای جلوگیری از آسیب، ترموپول نباید در طول گرم کردن نصب شود. در پایان گرم کردن، عمق سوراخ جیب ترموپول باید بررسی شود. | |
| تایمر | 0-30s ±1s |
| فشار به نمونه آزمایش | 0،95 N ± 0,10 N |
| سیم تابش به داخل و از طریق نمونه آزمایش | 7 mm ± 0,5 mm |
| سرعت | 10 mm/s تا 25 mm/s |
| ترموپول سیم نازک |
قطر اسمی 1,0 میلی متر. سیم های ترموکوپل باید برای کار مداوم در دمای تا 960 °C مناسب باشند (به عنوان مثال کرومل/الومل (نوع K) ️ مشاهده IEC 60584-1).نقطه جوش در داخل پوشش قرار می گیرد تا جایی که به نوک آن نزدیک باشد. |
| محدوده دما | ۵۰۰ تا ۱۰۰۰ درجه سانتیگراد |
| اتاق | با حجم حداقل 0,5 متر3، پس زمینه تیره، روشنایی 20 پوند |
| گزارش کالیبری اولیه: |
لازم است. و باید شامل نمودار دمای در مقابل فعلی در گزارش نیز |
| تخته چوبی (x2) | مسطح و صاف و دارای حداقل ضخامت 10 میلی متر |
استانداردها
IEC60695 - 2 - 10 / 11 / 12 / 13,IEC60884-1,IEC60335-1,VDE0620
سیم درخشان قادر به چه کاری است؟
سازگاری سیم درخشان یک آزمایش است کهامنیت را تضمین می کندو از حوادث ناشی از سوء استفاده انسانی، بیش از حد جریان یا شکست مدار کوتاه به ویژه در سیستم های سیم کشی دستگاه جلوگیری می کند. ... آزمایش سیم درخشان تحت استاندارد ایمنی IEC 60335-1 اجباری است.
