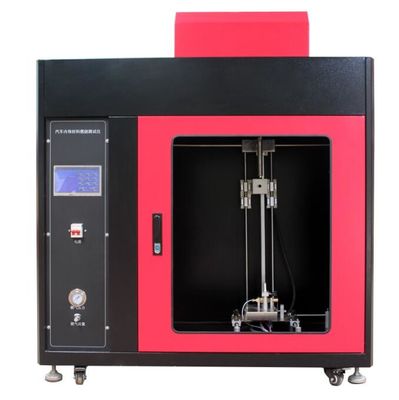

تست کننده احتراق عمودی مواد داخلی خودرو

تست کننده احتراق عمودی مواد داخلی خودرو

معرفی محصول

بر اساس استاندارد GB32086-2015 "تقاضیات فنی و روش های آزمایش برای ویژگی های سوزانشی عمودی برخی از انواع مواد داخلی خودرو"کاملاً مطابق با الزامات فنی استاندارد ملی GB32086 است.، و برای پرده های داخلی خودروهای M3 که بیش از 22 مسافر را حمل می کنند، قابل استفاده است.برای اتوبوس های شهری با مسافران ایستاده قابل استفاده نیست.

پارامترهای فنی

1. PLC + کنترل صفحه لمسی
2. سوزنده بنسن به طور خودکار روشن می شود، شعله می تواند به صورت دلخواه تنظیم شود.
3. زمان ثبت T1/T2/T3 9999S
4. حداقل رزولوشن تایمر: 0.1S
5. زمان اعمال شعله می تواند از قبل تنظیم شود (زمان خودکار) ؛ محدوده کنترل: 0.1s-999.9s؛ دقت زمان 0.1s، پس از رسیدن به زمان سوزانده شده، سوزنده (سوزنده) Bunsen به طور خودکار باز می گردد؛
6. قسمت جلو نگهدارنده نمونه با پنجره مشاهده تجهیزات مواجه است تا مشاهده و احتراق نمونه را تسهیل کند.
7. فوم هود: (دفتر بیرونی پرتاب الکترواستاتیک بر روی صفحه ی سرد)
8. سوزنده (سوزنده) بنسن به طور خودکار 45° خم می شود.
9. ارتفاع شعله: 10-100mm قابل تنظیم مداوم؛
10. منبع برق: 220VAC-15% 220VAC+10% 500W (سیستم سه سیم تک فاز)
11. ابعاد کلیمپ نمونه: ارتفاع قاب 560 میلی متر است و شامل دو میله موازی با فاصله 150 میلی متر است.قطر سوزن ثابت بیش از 2 میلی متر نیست و طول آن حداقل 27 میلی متر است.برای ثابت کردن نمونه بر روی سوزن ثابت و در فاصله خاصی از قاب، یک ستون موقعیت با قطر 2 میلی متر و ارتفاع حداقل 20 میلی متر باید در نزدیکی سوزن ثابت نصب شود.
12. صفحه فشار: صفحه U شکل تضمین می کند که سطح عمودی نمونه در حامل نمونه باشد. صفحه فشار U شکل باید صاف و سفت باشد، از یک ماده مناسب ساخته شده باشد، اندازه حامل نمونه،و ضخامت 1.0 mm ± 0.1 mm. صفحه فشار U شکل باید صاف و سفت باشد، از یک ماده مناسب ساخته شده باشد، اندازه نگهدارنده نمونه و ضخامت 1.0 mm ± 0.1 mm باشد.
13. لامپ گاز: لامپ گاز در زیر نمونه قرار دارد، در خطی که از خط مرکزی عمودی نمونه و سطح نمونه عبور می کند. لامپ گاز به صورت محوری به سمت بالا شیب دار است.شکل دادن زاویه 30° با هواپیما که نمونه در آن قرار دارد. بالای لامپ گاز آزمایش می شود. لبه پایین نمونه 20 میلی متر است. هنگامی که لامپ گاز عمودی قرار می گیرد، لامپ گاز روشن می شود و ارتفاع شعله به 40 mm ± 2 mm تنظیم می شود.فاصله بین دهانه نوزل لامپ گاز و نوک شعلهقطر داخلی نوزل گاز 0.18+0.03 0 است
14. گاز مورد استفاده در لامپ های گاز: گاز پروپان صنعتی، گاز بوتان یا گاز نفتی مایع (از طرف مشتری عرضه می شود)
15. نورپردازی: چراغ LED 20W × 2

16پارامترهای مربوط به صفحه لمسی

1. اندازه: 7 اینچ اندازه نمایش موثر طول 15.4 سانتی متر عرض 8.59 سانتی متر
2. رزولوشن: 800*480
3. رابط ارتباطی RS232، 3.3V CMOS یا TTL، حالت پورت سریالی
4. ظرفیت ذخیره سازی: 1G
5. استفاده از سخت افزار خالص نمایشگر راننده FPGA، "صفر" زمان راه اندازی، قدرت به اجرا
6. با استفاده از معماری M3 + FPGA، M3 مسئول تجزیه و تحلیل دستورالعمل است، FPGA بر روی نمایش TFT تمرکز می کند، سرعت و قابلیت اطمینان همان برنامه را هدایت می کند
7. کنترل کننده اصلی یک پردازنده کم مصرف را اتخاذ می کند و به طور خودکار به حالت صرفه جویی در انرژی وارد می شود
